Страница 92
Изделие
Количество
Название детали
Материал
540N
1
Прокладка защитной оболочки
Grafoil
740A
1
Узел кронштейна привода
Duplex SS/SmCo (1.4517)
740B
1
Узел кронштейна привода
Ковкое железо/SmCo (0.7043)
849
1
Термостойкий узел кассеты
подшипника
Duplex SS/SSiC
Карбид кремния (стандартно)
Карбид кремния Dry-guard
(дополнительно)
*Входит в состав узла кронштейна привода 740A.
**Используется только в насосах 3 x 4 - 7 и 3 x 4 - 8G.

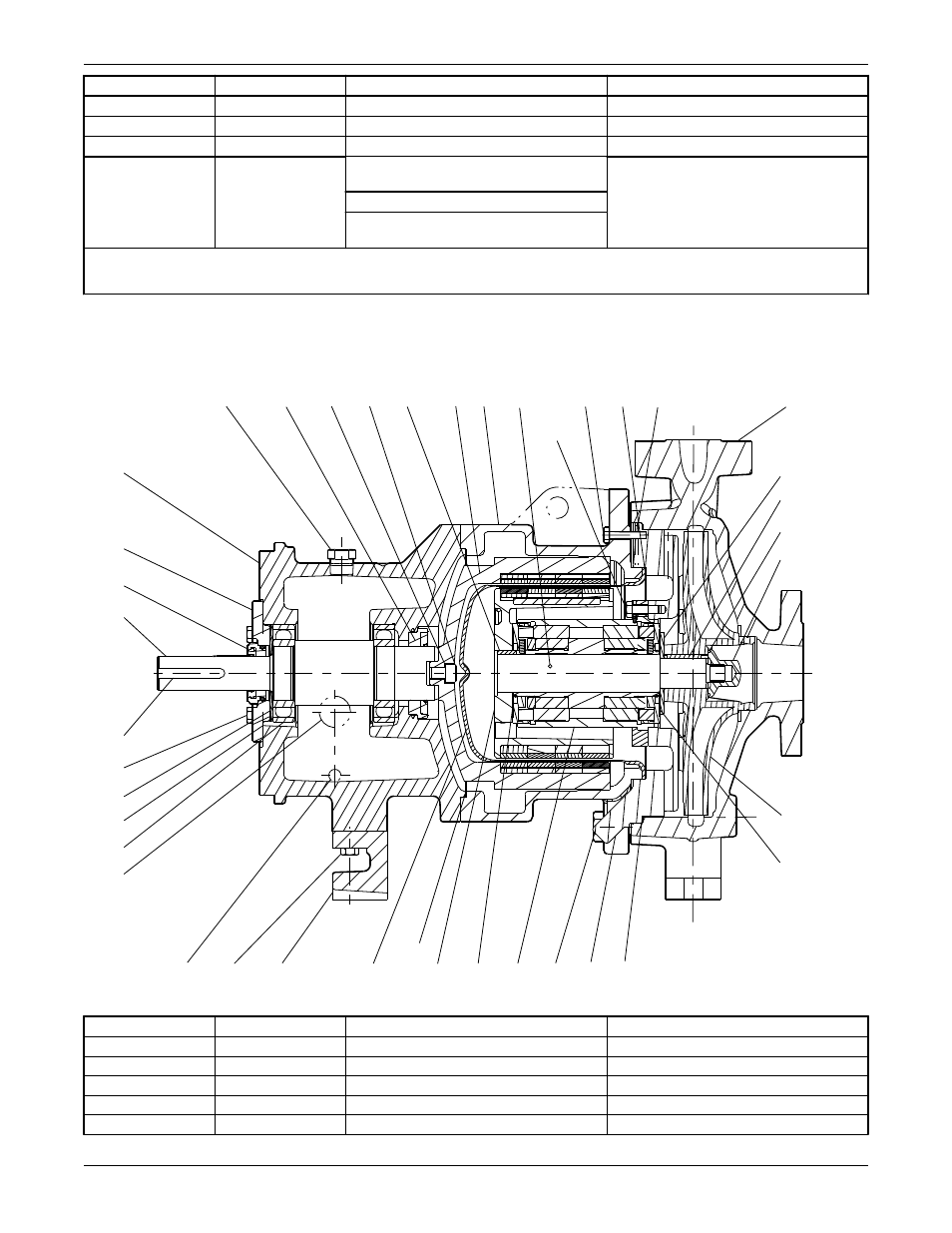

Насосы группы M с опорной рамой — Hastelloy-C
Чертеж в поперечном разрезе
113A
333D 382 791D 178X
122A
740B 108
370V
791E
222E
540N
100
199
178
412A
304
101
351X
444
370
849
351X
740A
360W
750
408A
319
112
360A
529
370C
400
122B
332A
109A
228
370F 241
351
Перечень деталей
Изделие
Количество
Название детали
Материал
100
1
Кожух
Hastelloy-C (2.4686)
101
1
Крыльчатка
Hastelloy-C (2.4686)
108
1
Держатель для стойки
Эластичная сталь
109A
1
Торцевая крышка рамы
Эластичная сталь
112
2
Шариковый подшипник
Сталь
Перечень деталей и чертежи поперечного сечения
90
