Величины крутящих моментов затяжки болтов – Инструкция по эксплуатации Goulds Pumps 3296 EZMAG - IOM
Страница 75
1
2
3
4
5

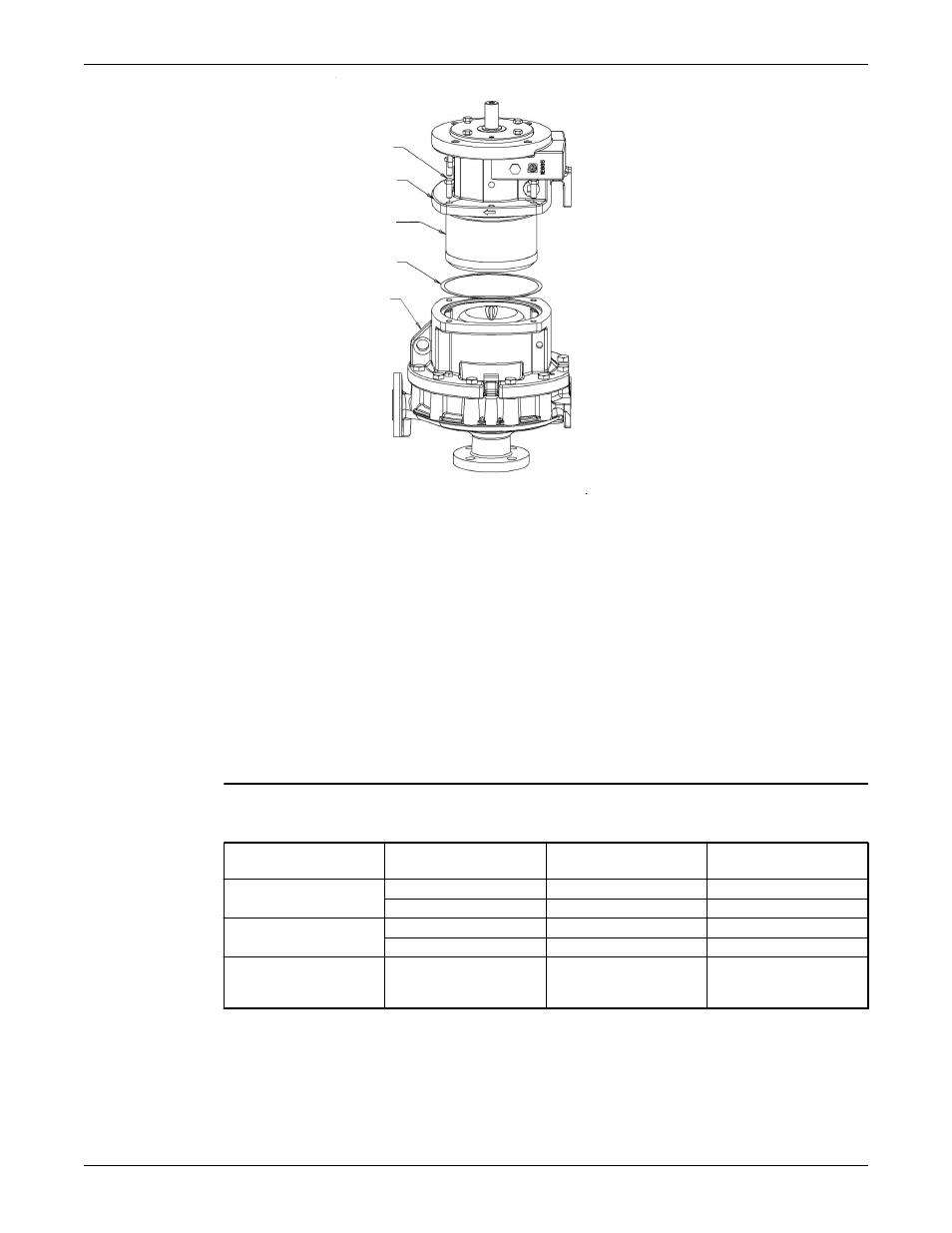

1.
Шестигранный винт между рамой и адаптером (370B)
2.
Сборка рамы
3.
Кронштейн магнитного привода
4.
Прокладка между рамой и адаптером (360W)
5.
Адаптер
2. Закрепите опорную раму и магнитный узел привода.
a) Поместите опорную раму и магнитный узел привода в собранном виде на рабочий стол,
повернув магнит привода лицевой стороной вниз.
b) Вкрутите рым-болт 3/8 дюйм. в конец вала привода.
c) Поместите опорную раму на адаптер с помощью крана.
d) Вкрутите шестигранные винты (370B), чтобы прикрепить опорную раму к адаптеру.
e) Вручную поверните вал привода, чтобы убедиться, что он может свободно вращаться.
Загляните во всасывающее отверстие и убедитесь, что крыльчатка вращается.
Величины крутящих моментов затяжки болтов
ПРИМЕЧАНИЕ:
Затягивайте болты в диаметрально противоположной последовательности.
Описание
Группа
Сухая, футофунты
(Нм)
Стандартная смазка,
футофунты (Нм)
Винты крепления
адаптера к кожуху (370)
S/M (M12)
65 (88)
49 (66)
10 дюйм. M (M16)
161 (219)
120 (164)
Гайку крыльчатки (304) S
47 (64)
26 (35)
M
116 (158)
52 (70)
Винты крепления
кассеты к задней
пластины (791E)
S/M
12 (16)
9 (12)
Техническое обслуживание
Model 3296 EZMAG Руководство по установке, эксплуатации и техобслуживанию
73
