1
2
3
4
5

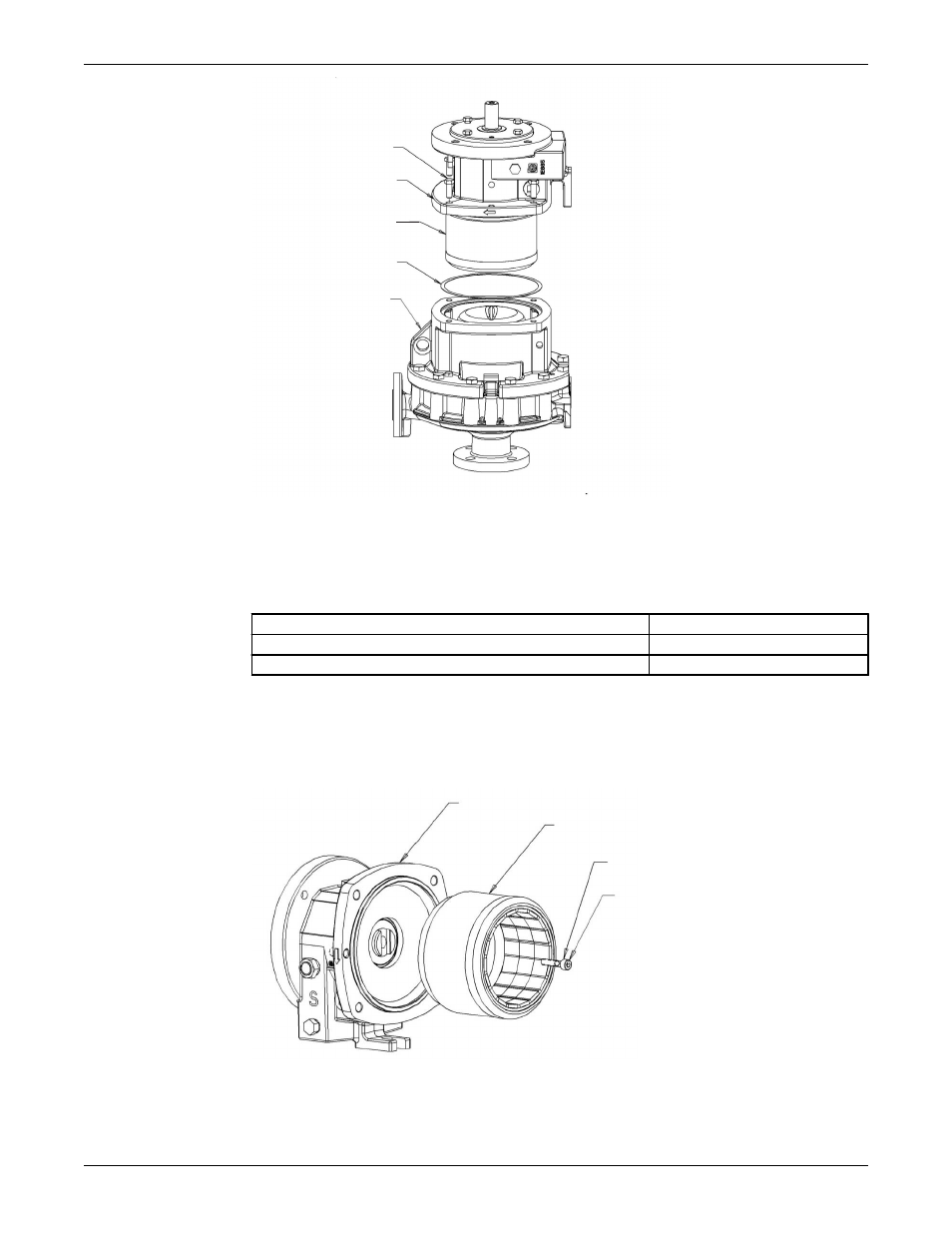

1.
Шестигранный винт между рамой и адаптером (370B)
2.
Сборка рамы
3.
Кронштейн магнитного привода
4.
Прокладка между рамой и адаптером (360W)
5.
Адаптер
4. При необходимости воспользуйтесь винтовыми домкратами и двумя резьбовыми отверстиями
на опорной раме, чтобы разъединить детали.
Типоразмер насоса
Тип винта
S-Группа
M12
M-Группа
M14
5. Снимите узел опорной рамы с адаптера.
При возможности используйте кран.
6. Снимите прокладку между рамой и адаптером (360W).
7. Закрепите вал привода, чтобы он не мог вращаться.
8. Удалите болт (791D) и стопорную шайбу (382) с вала привода.
1
2
3
4
1.
Сборка рамы
2.
Узел кронштейна привода (740B)
3.
Стопорная шайба внутреннего зуба (382)
4.
Болт между приводом и валом (791D)
9. Извлеките магнитный узел привода (740B).
