Перечень деталей и чертежи поперечного
сечения
Насосы цельноузловой компоновки группы S (все) и M
(только 2 x 3 - 8) — нержавеющая сталь

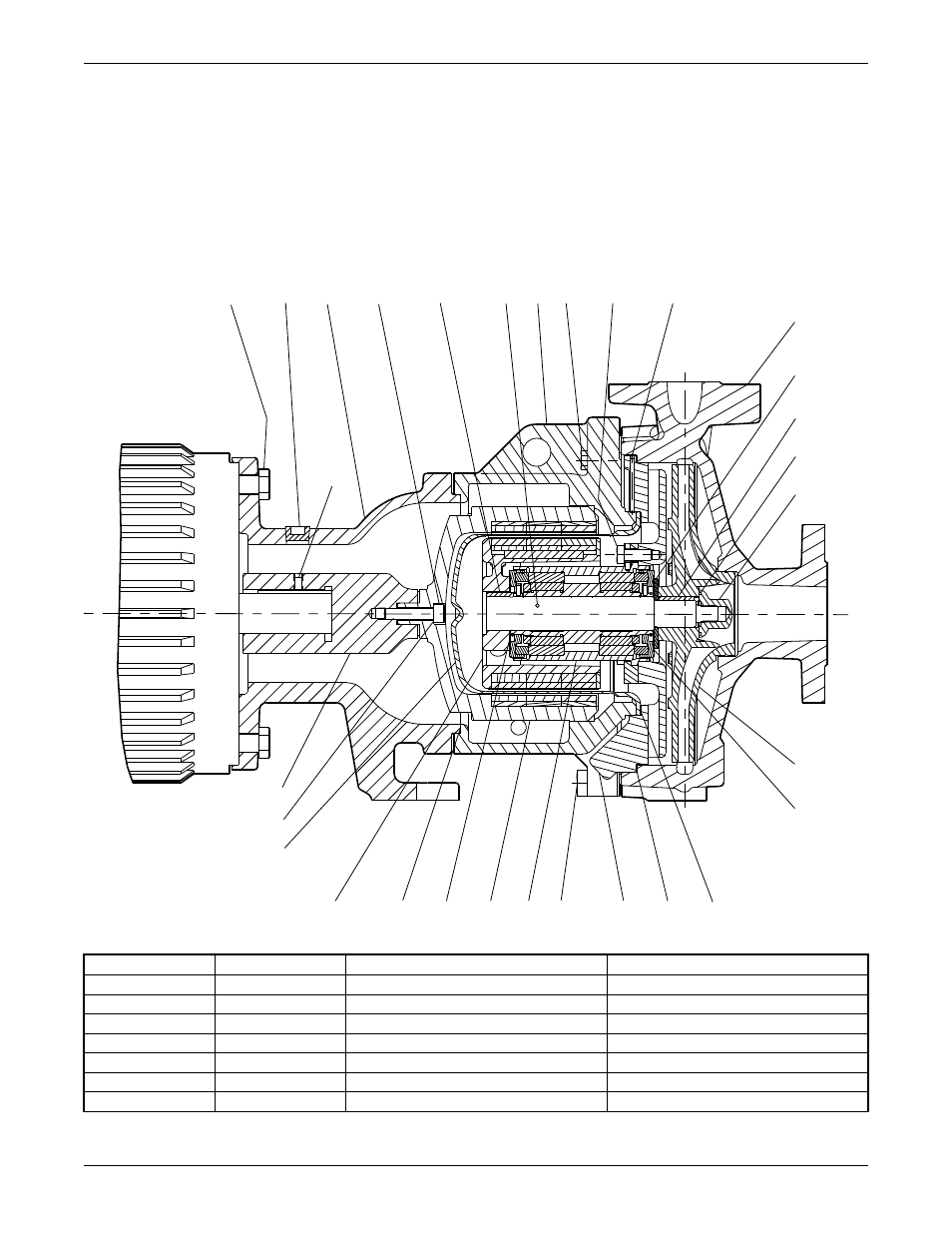

Чертеж в поперечном разрезе
371 492A 503 791D
178X
122A 108 370V 791E 222E
100
199
178
412A
304
101
351X
540N
351
444
370
849
740B
351X
360W
740A
750
382
380
222L
Перечень деталей
Изделие
Количество
Название детали
Материал
100
1
Кожух
Нержавеющая сталь (1.4408)
101
1
Крыльчатка
Нержавеющая сталь (1.4408)
108
1
Держатель для стойки
Эластичная сталь
122A*
1
Приводной вал
Duplex SS (1.4462)
178
1
Шпонка крыльчатки
303SS
178X*
1
Ключ кронштейна привода
Нержавеющая сталь (1.4571)
199
1
Распорная шайба
Нержавеющая сталь (1.4571)
Перечень деталей и чертежи поперечного сечения
78
Model 3296 EZMAG Руководство по установке, эксплуатации и техобслуживанию
