Изделие
Количество
Название детали
Материал
740B
1
Узел кронштейна привода
Ковкое железо/SmCo (0.7043)
849
1
Термостойкий узел кассеты
подшипника
Duplex SS/SSiC
Карбид кремния (стандартно)
Карбид кремния Dry-guard
(дополнительно)
*Входит в состав узла кронштейна привода 740A.
Насосы цельноузловой компоновки группы S (все) и M
(только 2 x 3 - 8) — Hastelloy-C

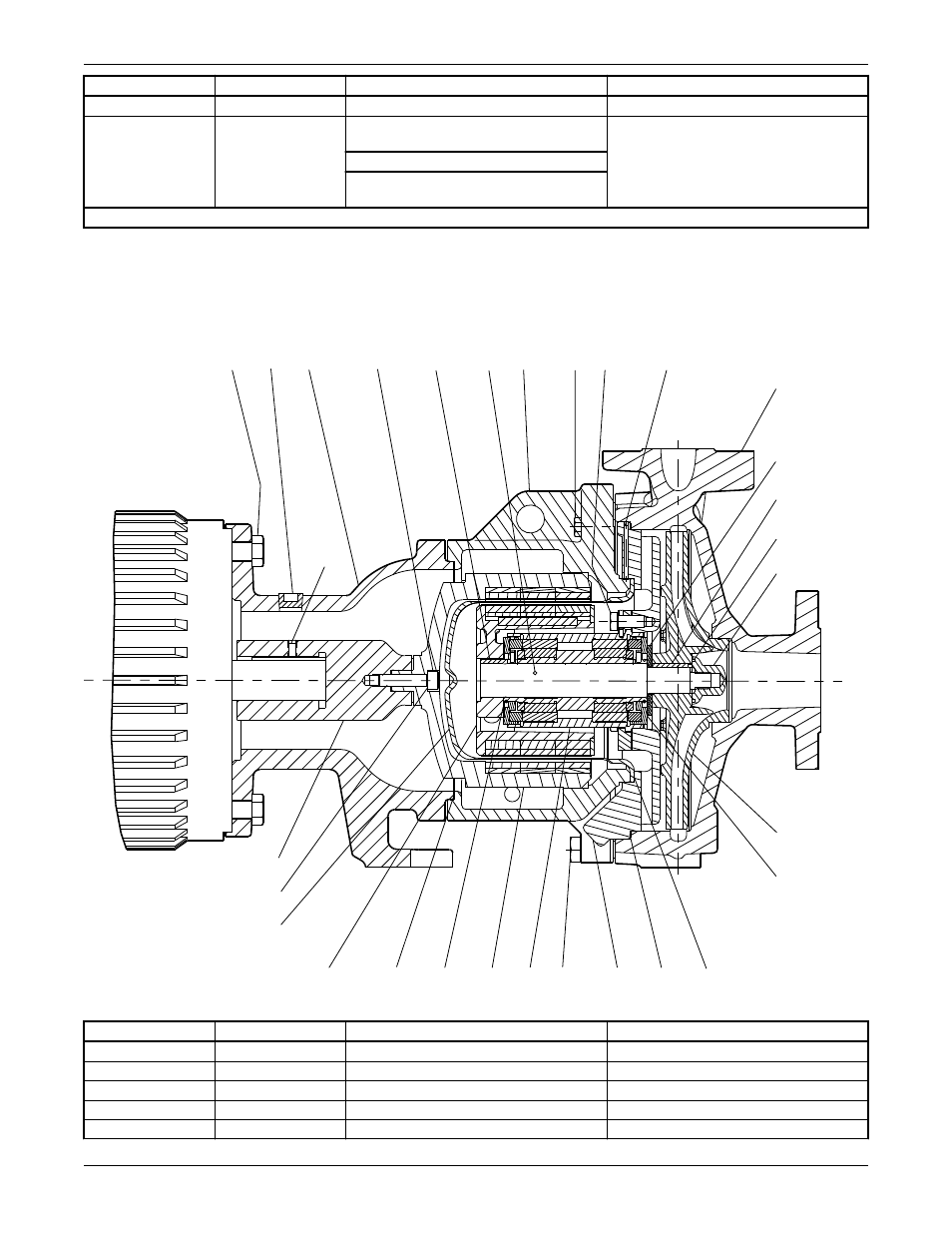

Чертеж в поперечном разрезе
371 492A 503
791D 178X 122A 108 370V 791E
222E
100
199
178
412A
304
222L
101
351X
540N
351
444
370
849
740B
351X
360W
740A
750
382
380
Перечень деталей
Изделие
Количество
Название детали
Материал
100
1
Кожух
Hastelloy-C (2.4686)
101
1
Крыльчатка
Hastelloy-C (2.4686)
108
1
Держатель для стойки
Эластичная сталь
122A*
1
Приводной вал
Hastelloy-C (2.4610)
178
1
Шпонка крыльчатки
Hastelloy-C
