Насосы группы S с опорной рамой — Hastelloy-C

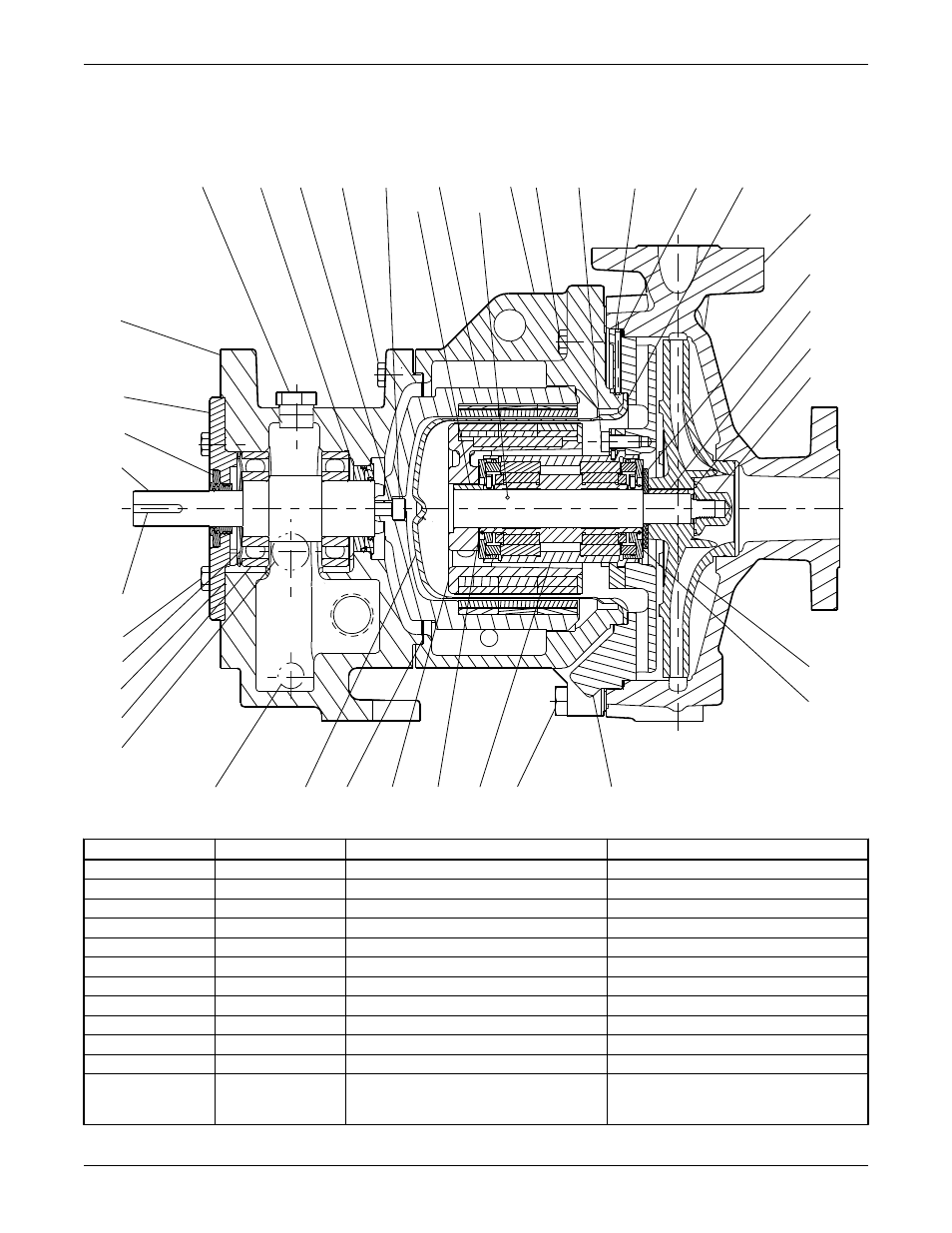

Чертеж в поперечном разрезе
113A
333D 382 370B 791D
178X 122A
740B
108 370V 791E 222E
351 540N
100
199
178
412A
304
101
351X
444
370
849
351X
740A
360W
750
408A
319
112
360A
529
370C
400
122B
332A
109A
228
Перечень деталей
Изделие
Количество
Название детали
Материал
100
1
Кожух
Hastelloy-C (2.4686)
101
1
Крыльчатка
Hastelloy-C (2.4686)
108
1
Держатель для стойки
Эластичная сталь
109A
1
Торцевая крышка рамы
Эластичная сталь
112
2
Шариковый подшипник
Сталь
113A
1
Заливная пробка
Сталь
122A*
1
Приводной вал
Hastelloy-C (2.4610)
122B
1
Вал привода
Сталь 4140
178
1
Шпонка крыльчатки
Hastelloy-C
178*
1
Ключ кронштейна привода
Hastelloy-C (2.4610)
199
1
Распорная шайба
Hastelloy-C (2.4610)
222E
3
Регулировочный винт между адаптером
и задней пластиной (6-дюймовые
насосы)
Сталь
Перечень деталей и чертежи поперечного сечения
