Насосы группы M с опорной рамой — нержавеющая сталь

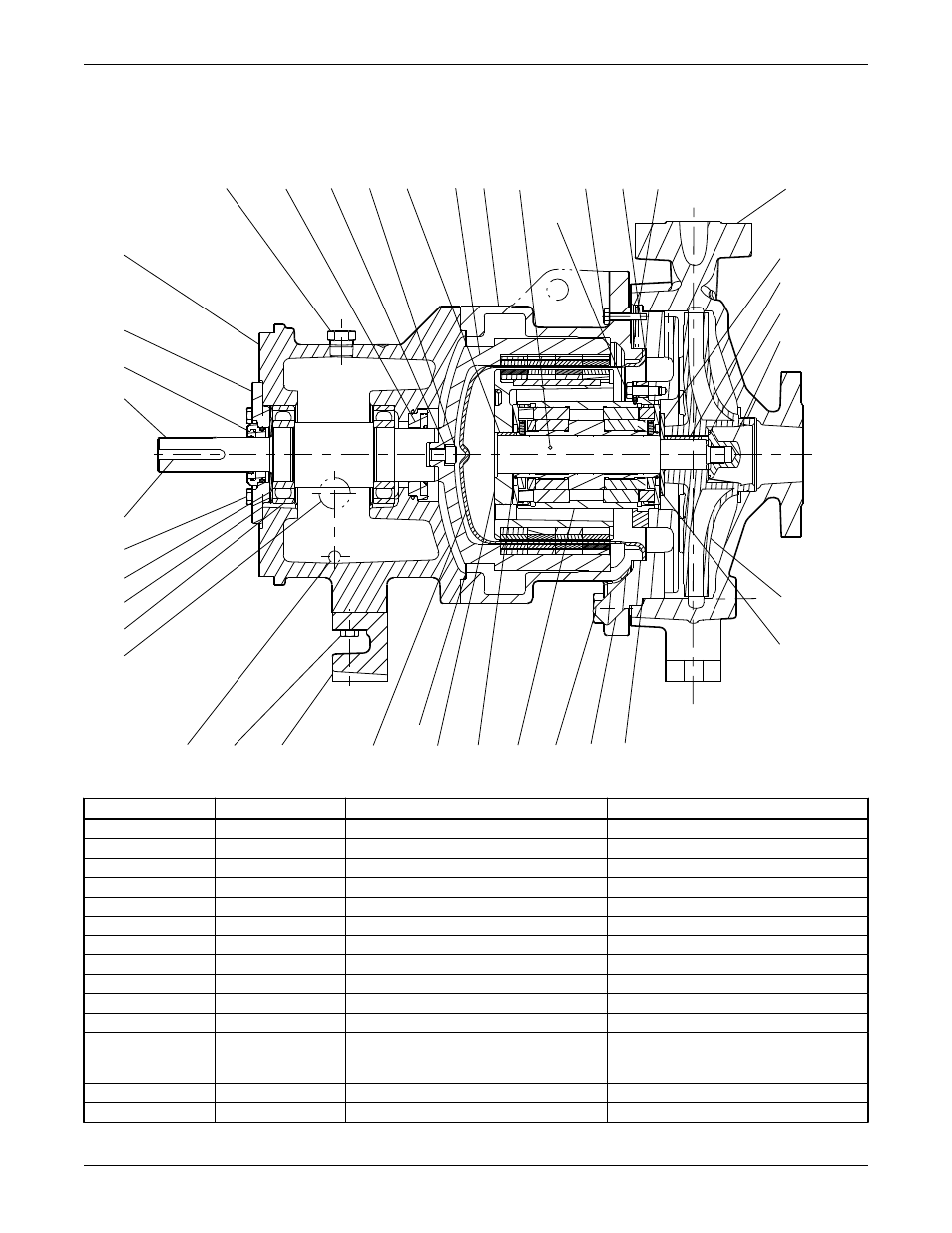

Чертеж в поперечном разрезе
113A
333D 382 791D 178X
122A
740B 108
370V
791E
222E
540N
100
199
178
412A
304
101
351X
444
370
849
351X
740A
360W
750
408A
319
112
360A
529
370C
400
122B
332A
109A
228
370F 241
351
Перечень деталей
Изделие
Количество
Название детали
Материал
100
1
Кожух
Нержавеющая сталь (1.4408)
101
1
Крыльчатка
Нержавеющая сталь (1.4408)
108
1
Держатель для стойки
Эластичная сталь
109A
1
Торцевая крышка рамы
Эластичная сталь
112
2
Шариковый подшипник
Сталь
113A
1
Заливная пробка
Сталь
122A*
1
Приводной вал
Duplex SS (1.4462)
122B
1
Вал привода
Сталь 4140
178
1
Шпонка крыльчатки
303SS
178X*
1
Ключ кронштейна привода
Нержавеющая сталь (1.4571)
199
1
Распорная шайба
Нержавеющая сталь (1.4571)
222E**
3
Регулировочный винт между адаптером
и задней пластиной (6-дюймовые
насосы)
Сталь
228
1
Опорная рама
Литейный чугун
241
1
Опора стойки
Литейный чугун
Перечень деталей и чертежи поперечного сечения
