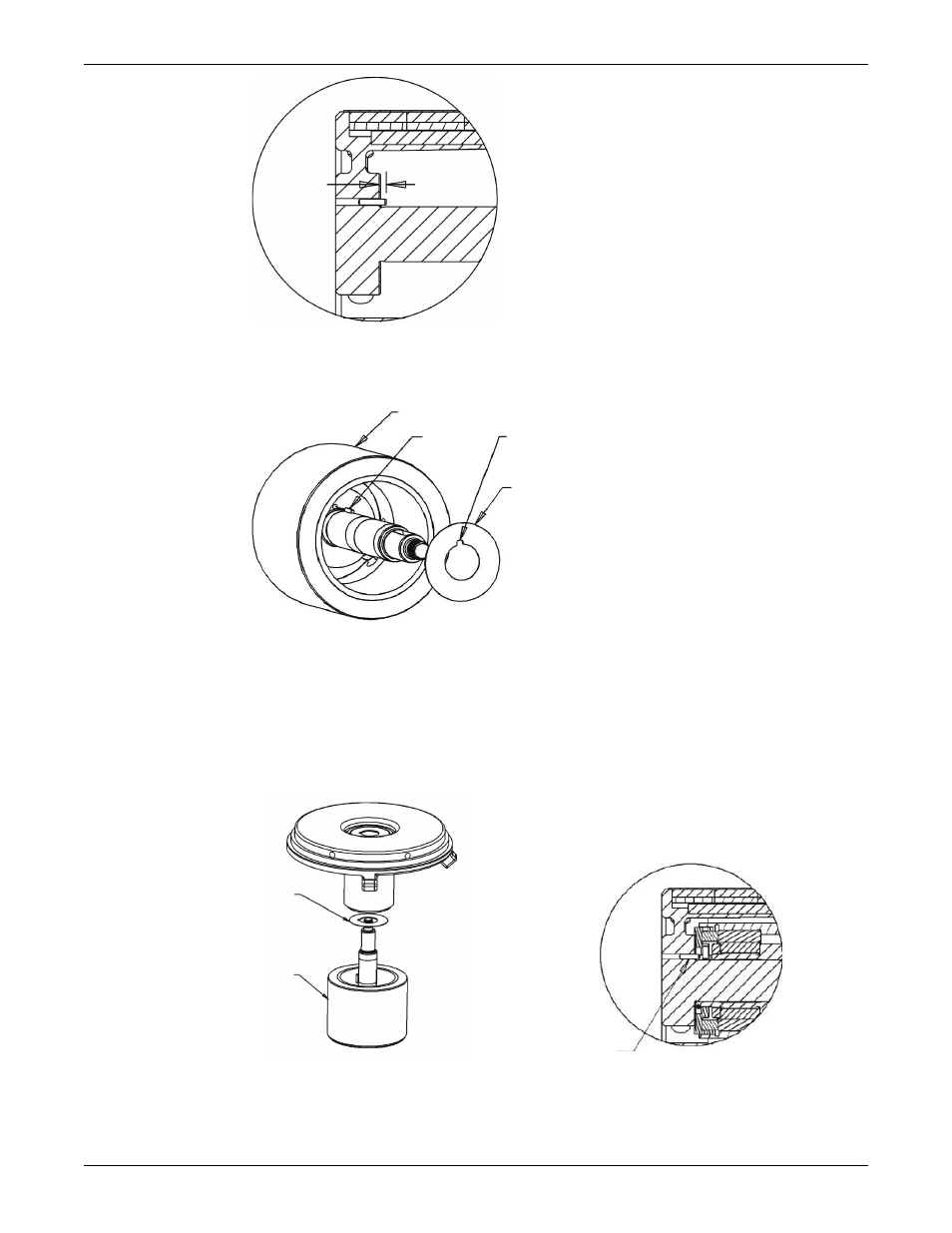

4. Сделайте небольшую отметку на внутреннем диаметре промежуточной кольцевой прокладки
(351X), чтобы уменьшить ведущий штифт (445A) или ключ привода, в зависимости от
размера.
1
2
4
3
1.
Узел кронштейна привода (740A)
2.
Ведущий штифт привода (445A)
3.
Отметка
4.
Промежуточная кольцевая прокладка (351X)
5. Нанесите противозадирный состав на вал и резьбу вала.
6. Установите промежуточную кольцевую прокладку (351X) на вал магнитного узла привода
(740A).
Установка промежуточной кольцевой
прокладки
Ведущий штифт, выровненный с
ячейкой кассеты
1
2
1.
Промежуточная кольцевая прокладка (351X)
2.
Узел кронштейна привода (740A)
1
1.
Ведущий штифт привода (445A)
7. Поместите магнитный узел привода (740A) на рабочий стол. Затем установите предварительно
собранную кассету подшипника (849) и заднюю пластину (444) на магнитный узел привода с
