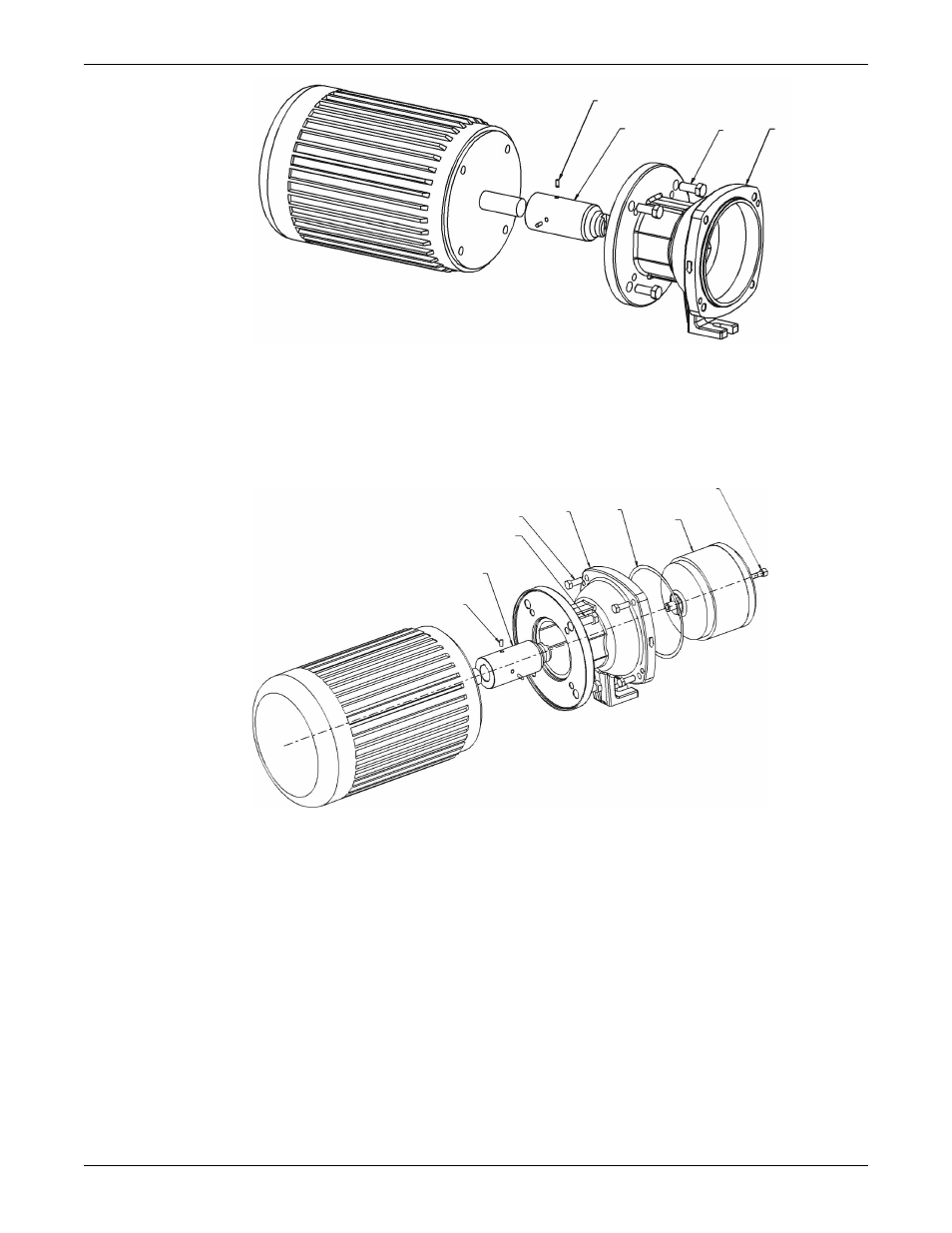

1
2
3
4
1.
Регулировочный винт (122L)
2.
Короткий вал (380)
3.
Шестигранный винт между двигателем и адаптером (371)
4.
Адаптер с глухим соединением (503)
2. Установите крепёжную скобу (503) на двигатель с помощью шестигранных винтов (371).
3. Установите магнит привода (740B) на короткий вал (122A) так, чтобы распределительные валы
привода полностью зафиксировались.
1
2
3
4
5
6
7
8
1.
Регулировочный винт между коротким валом и двигателем (222L)
2.
Короткий вал (380)
3.
Шестигранный винт между двигателем и адаптером (371)
4.
Шестигранный винт между рамой и адаптером (370B)
5.
Адаптер с глухим соединением (503)
6.
Прокладка между рамой и адаптером (360W)
7.
Узел кронштейна привода (740B)
8.
Болт между приводом и валом (791D), стопорная шайба внутреннего зуба (382)
4. Вставьте стопорную шайбу (382) и болт (791D), чтобы закрепить магнит на валу.
Техническое обслуживание
68
Model 3296 EZMAG Руководство по установке, эксплуатации и техобслуживанию
