Инструкция по эксплуатации Goulds Pumps 3296 EZMAG - IOM
Страница 84
Изделие
Количество
Название детали
Материал
540N
1
Прокладка защитной оболочки
Grafoil
740A
1
Узел кронштейна привода
Hastelloy-C/SmCo (2.4686)
740B
1
Узел кронштейна привода
Ковкое железо/SmCo (0.7043)
849
1
Термостойкий узел кассеты
подшипника
Hastelloy-C/SSiC
Карбид кремния (стандартно)
Карбид кремния Dry-guard
(дополнительно)
*Входит в состав узла кронштейна привода 740A.
Насосы группы S с опорной рамой — нержавеющая сталь

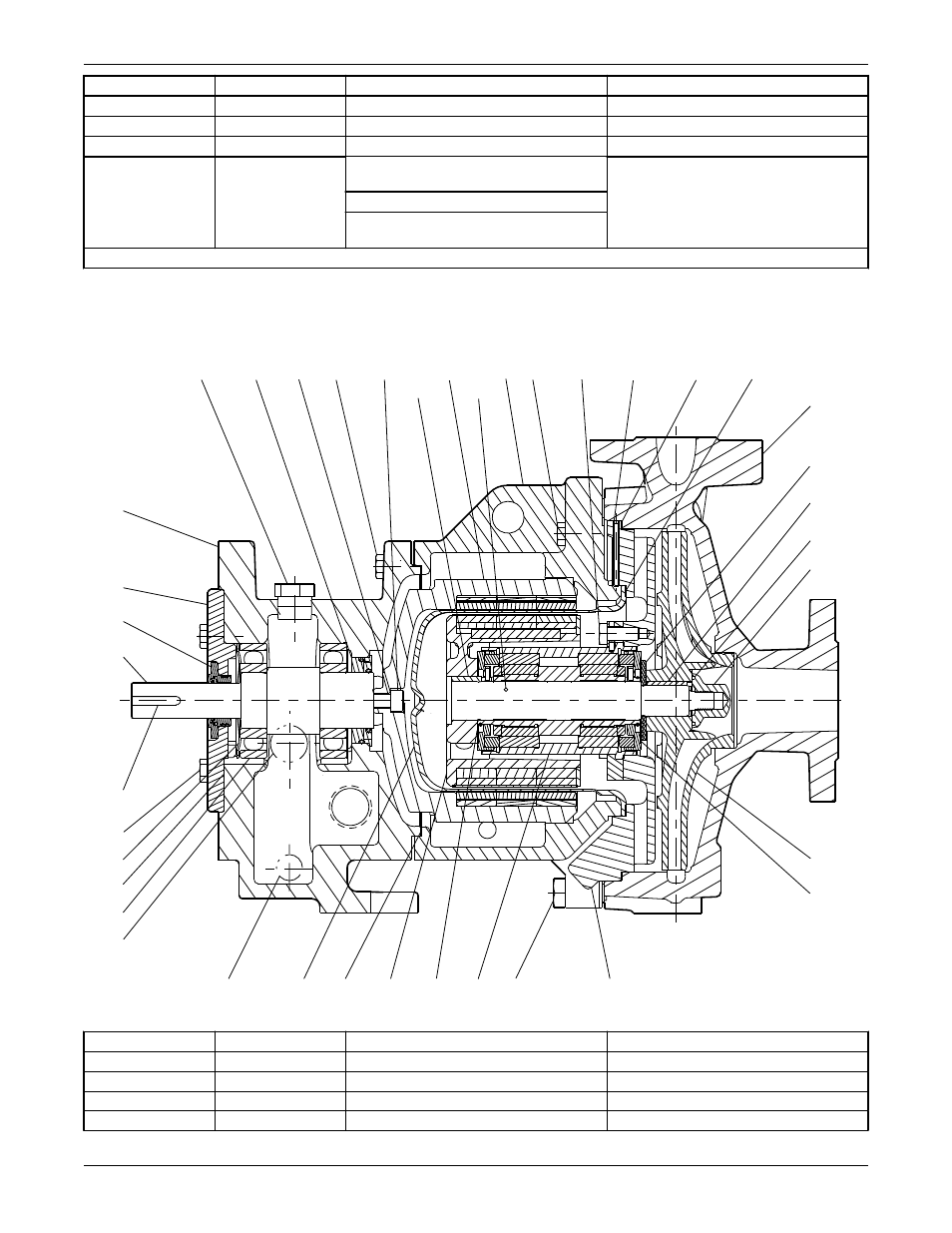

Чертеж в поперечном разрезе
113A
333D 382 370B 791D
178X
122A
740B
108 370V 791E 222E
351 540N
100
199
178
412A
304
101
351X
444
370
849
351X
740A
360W
750
408A
319
112
360A
529
370C
400
122B
332A
109A
228
Перечень деталей
Изделие
Количество
Название детали
Материал
100
1
Кожух
Нержавеющая сталь (1.4408)
101
1
Крыльчатка
Нержавеющая сталь (1.4408)
108
1
Держатель для стойки
Эластичная сталь
109A
1
Торцевая крышка рамы
Эластичная сталь
Перечень деталей и чертежи поперечного сечения
82
Model 3296 EZMAG Руководство по установке, эксплуатации и техобслуживанию
