Проверяемые показатели Пояснение/комментарий Отметка о
выполнении
Трубопровод должен быть проложен
параллельно полу или плавно спускаться
вниз от источника подачи жидкости.
—
Всасывающий трубопровод не должен
выдаваться ниже приемного фланца
насоса.
—
Отверстие, через которое засасывается
жидкость из источника, должно быть на
один или два типоразмера больше, чем
всасывающий трубопровод.
—
Всасывающий трубопровод должен быть
погружен в источник подачи жидкости на
нужную глубину.
Это позволяет предотвратить
попадание воздуха в трубопровод при
всасывающем завихрении.

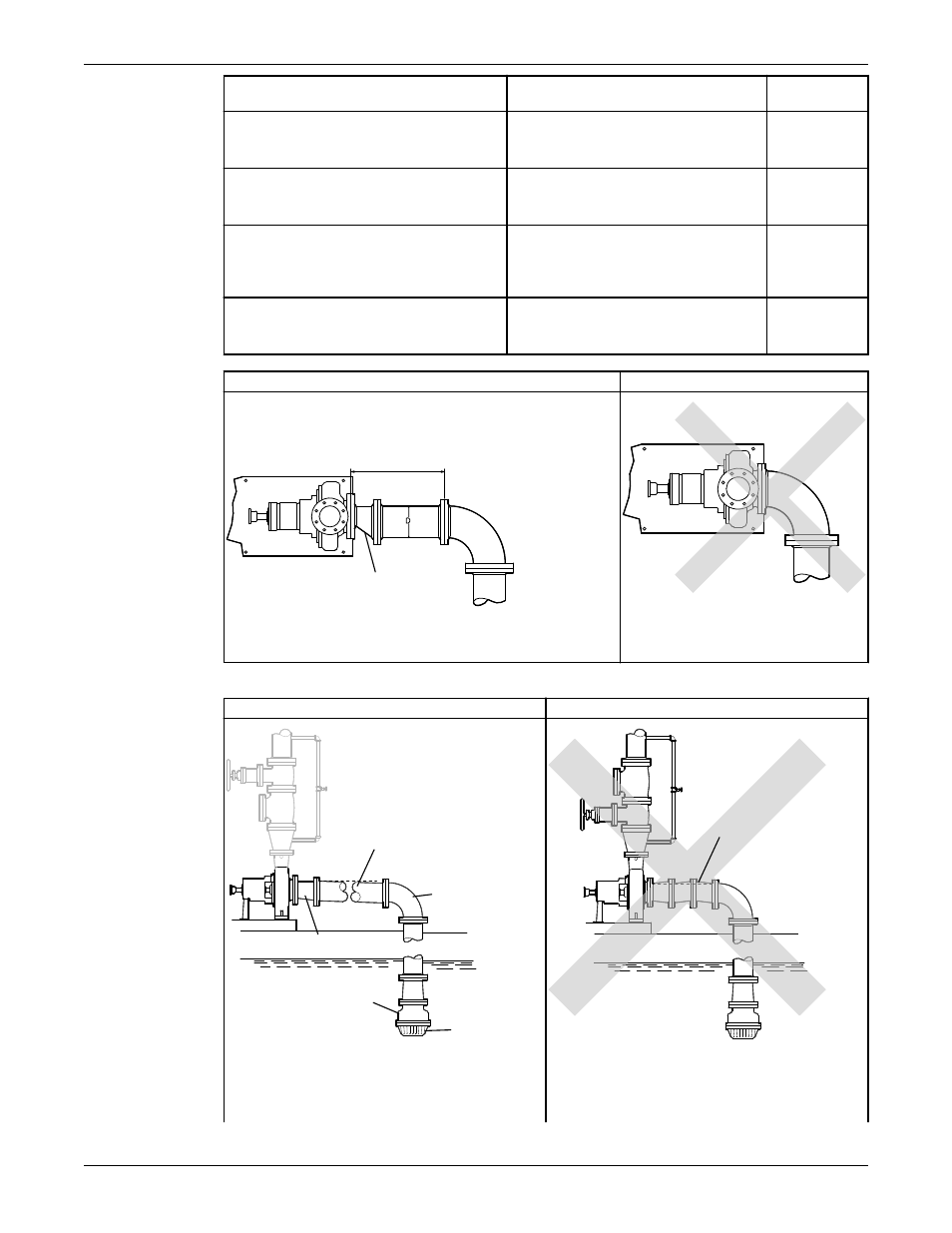

Правильно Неправильно
Минимальное расстояние между приемным фланцем насоса
и ближайшим коленом должно равняться двухкратному
диаметру трубы.
1
2
1. Достаточное расстояние для предотвращения кавитации
2. Эксцентрическая переходная муфта с плоской верхней
частью
Пример: оборудование всасывающего трубопровода
Правильно Неправильно
1
2
3
4
5
1. Всасывающий трубопровод плавно поднимается
от источника подачи жидкости
2. Колено большого радиуса
3. Сетчатый фильтр
1
1. Воздушная пробка по причине отсутствия
эксцентрической переходной муфты и
неправильной установки всасывающего
трубопровода (недостаточно плавный подъем от
источника жидкости)
