верхней стороны. Убедитесь, что ведущий штифт или ключ привода (445A) попадает в выемку
кассеты подшипника (849).
Если штифт или ключ в нижней части вала не попадает в ячейку кассеты подшипника, ключ
крыльчатки не подойдет (Шаг 9).
Чтобы провести выравнивание, можно слегка повернуть заднюю пластину.
8. Установите вторую промежуточную кольцевую прокладку (351X) и распорную шайбу (199) на
вал привода.

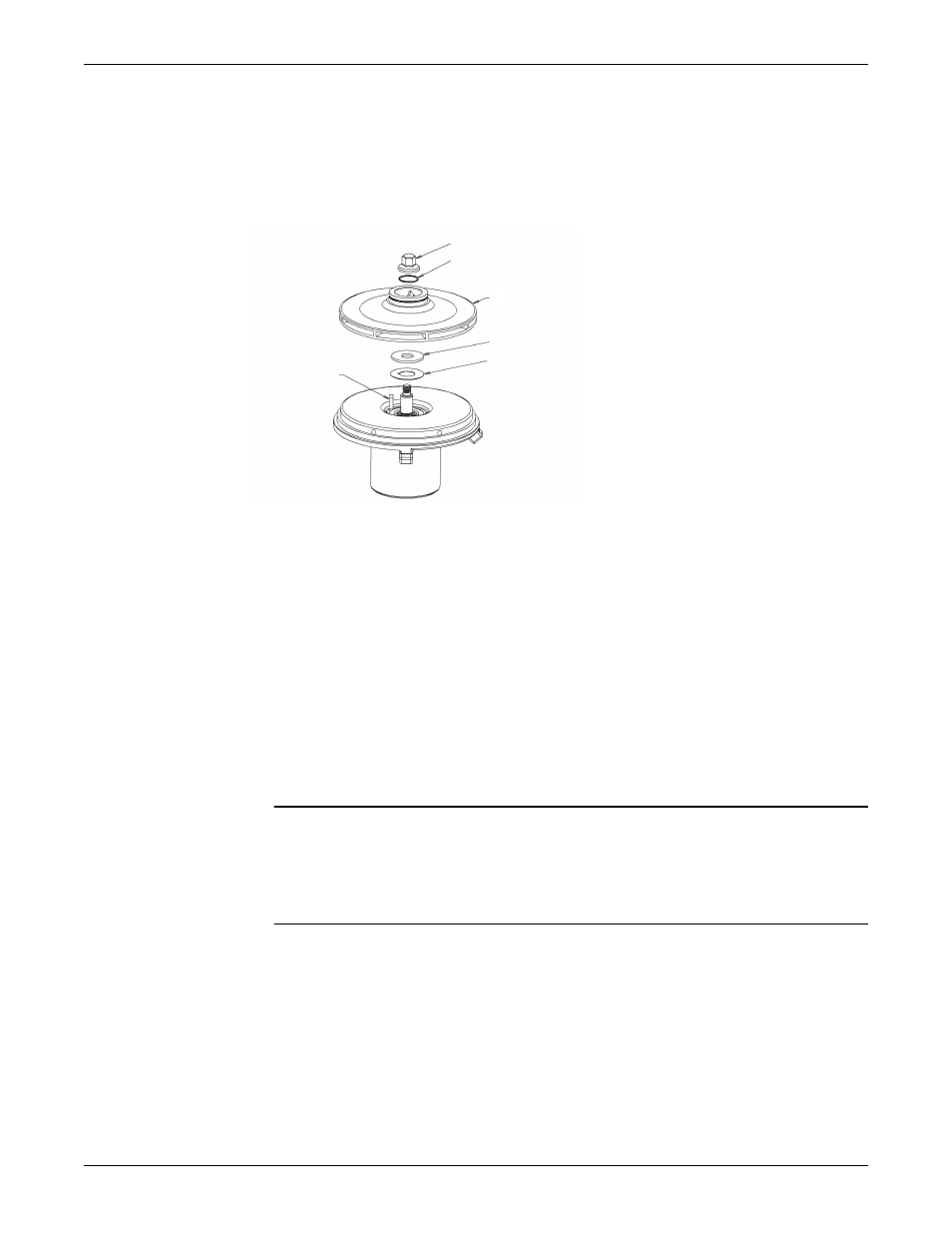

178
304
412A
101
199
351X
1. Шпонка крыльчатки (178)
2. Гайку крыльчатки (304)
3. Уплотнительное кольцо гайки крыльчатки (412A)
4. Крыльчатка (101)
5. Распорная шайба (199)
6. Промежуточная кольцевая прокладка (351X)
9. Установка рабочего колеса:
a) Вставьте ключ крыльчатки (178) в гнездо вала.
Если ключ крыльчатки не входит в паз из-за распорной шайбы, вернитесь к Шагу 7 и
повторно выполните сборку кассеты подшипника на валу.
b) Установите крыльчатку (101) на вал.
c) Вставьте уплотнительное кольцо гайки крыльчатки (412A) в гнездо на задней стороне гайки
крыльчатки (304).
d) Прикрепите магнитный узел привода с помощью ленточного ключа и закрутите гайку
крыльчатки до соответствующей величины крутящего момента.
См
Величины крутящих моментов затяжки болтов (стр. 73).
ПРИМЕЧАНИЕ:
Убедитесь, что можете свободно вращать заднюю пластину вручную. Поднимая заднюю
пластину, убедитесь, что осевой зазор составляет приблизительно 0,040 дюйм. (1,02 мм),
чтобы обеспечить правильность сборки. Осевой зазор простых подшипников
устанавливается во время сборки автоматически.
10. Установите прокладку защитной оболочки (540N) и защитную оболочку (750) на заднюю
пластину (444).
Техническое обслуживание
Model 3296 EZMAG Руководство по установке, эксплуатации и техобслуживанию 71
