1. Шестигранный винт между рамой и адаптером (370B)
2. Адаптер с глухим соединением (503)
3. Прокладка между рамой и адаптером (360W)

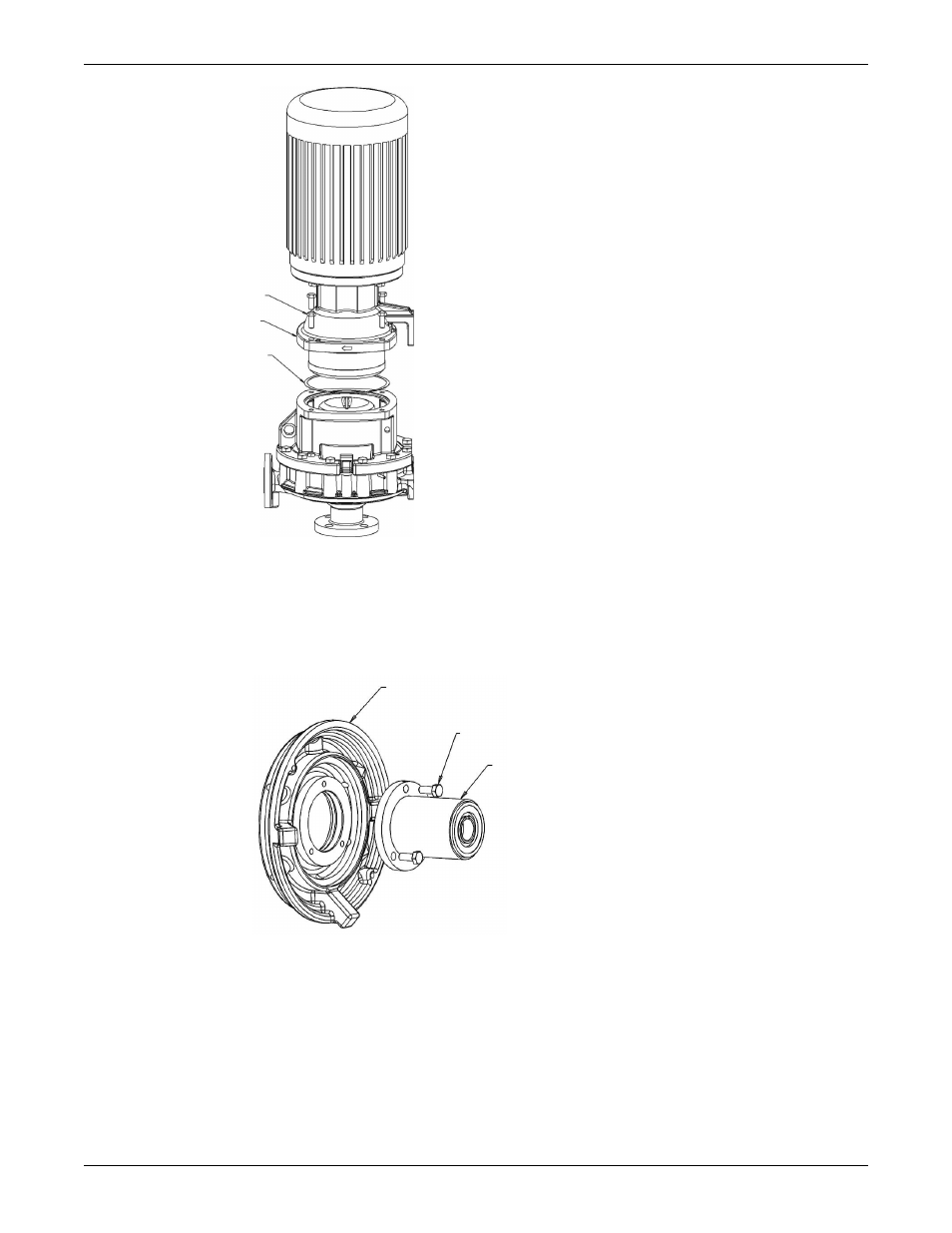

Рис. 13: Сборка насоса цельноузловой компоновки
Повторная сборка всасывающего фланца
1. Вставьте кассету подшипника (849) в заднюю пластину (444).
1
2
3
1. Задняя пластина (444)
2. Шестигранный винт между кассетой и задней пластиной (791E)
3. Узел кассеты подшипника (849)
2. Поворачивайте кассету подшипника до тех пор, пока все три отверстия не выровняются, и
зафиксируйте её шестигранными винтами (791E).
См
Величины крутящих моментов затяжки болтов (стр. 73).
3. Для насосов группы M, если ведущий штифт (445A) магнитного узла привода (740A)
необходимо заменить, осторожно вводите штифт, пока он не пройдет приблизительно на 0,12
дюйм. (3,05 мм) к крыльчатке.
Насосы группы S оснащены ключом привода, который автоматически занимает нужное
положение во время установки.
