Если типоразмер
насоса ...
То...
XLT-X 1. Выровняйте концевую пластину со стороны насоса относительно
корпуса подшипника так, чтобы выполнялись следующие
условия:.
a.
Большие прорези в торцевой пластине не касались болтов
корпуса подшипника.
b. Малые прорези совпадали с регулировочными болтами
рабочего колеса.
2. Закрепите торцевую пластину на корпусе подшипника с
помощью контргаек на регулировочных болтах рабочего колеса.
3. Проверьте зазор рабочего колеса. Требуемая величина зазора
рабочего колеса приведена в таблице.

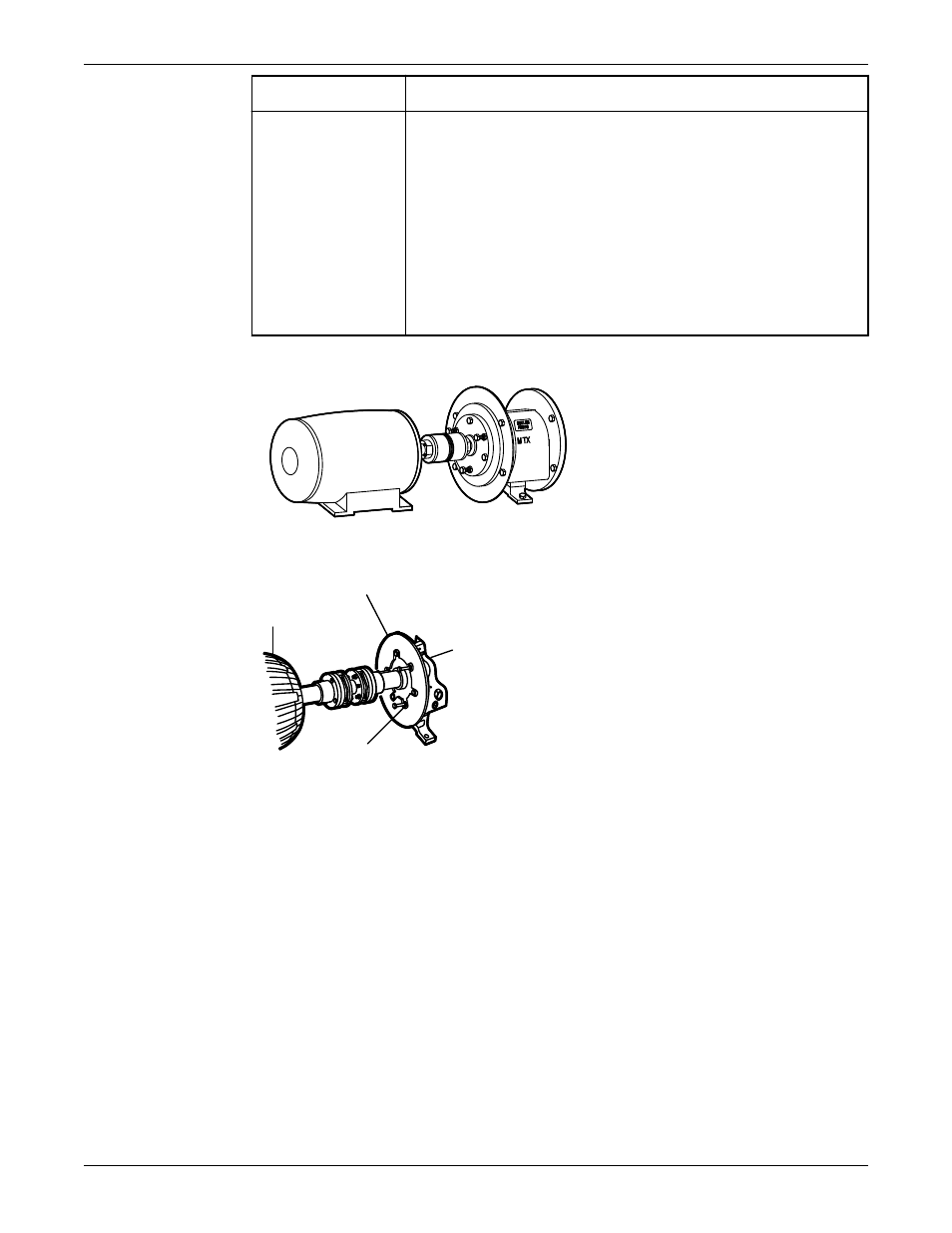

STX, MTX, LTX
1
2
3
4
XLT-X
1. Привод
2. Концевая пластина насоса
3. Корпус подшипника
4. Контргайка
3. Установите половину защитного огражения муфты со стороны насоса.
a) Слегка расширьте нижнюю часть.
b) Поместите половину защитного огражения муфты поверх торцевой пластины со стороны
насоса.
