Y X
Регулировочные шайбы

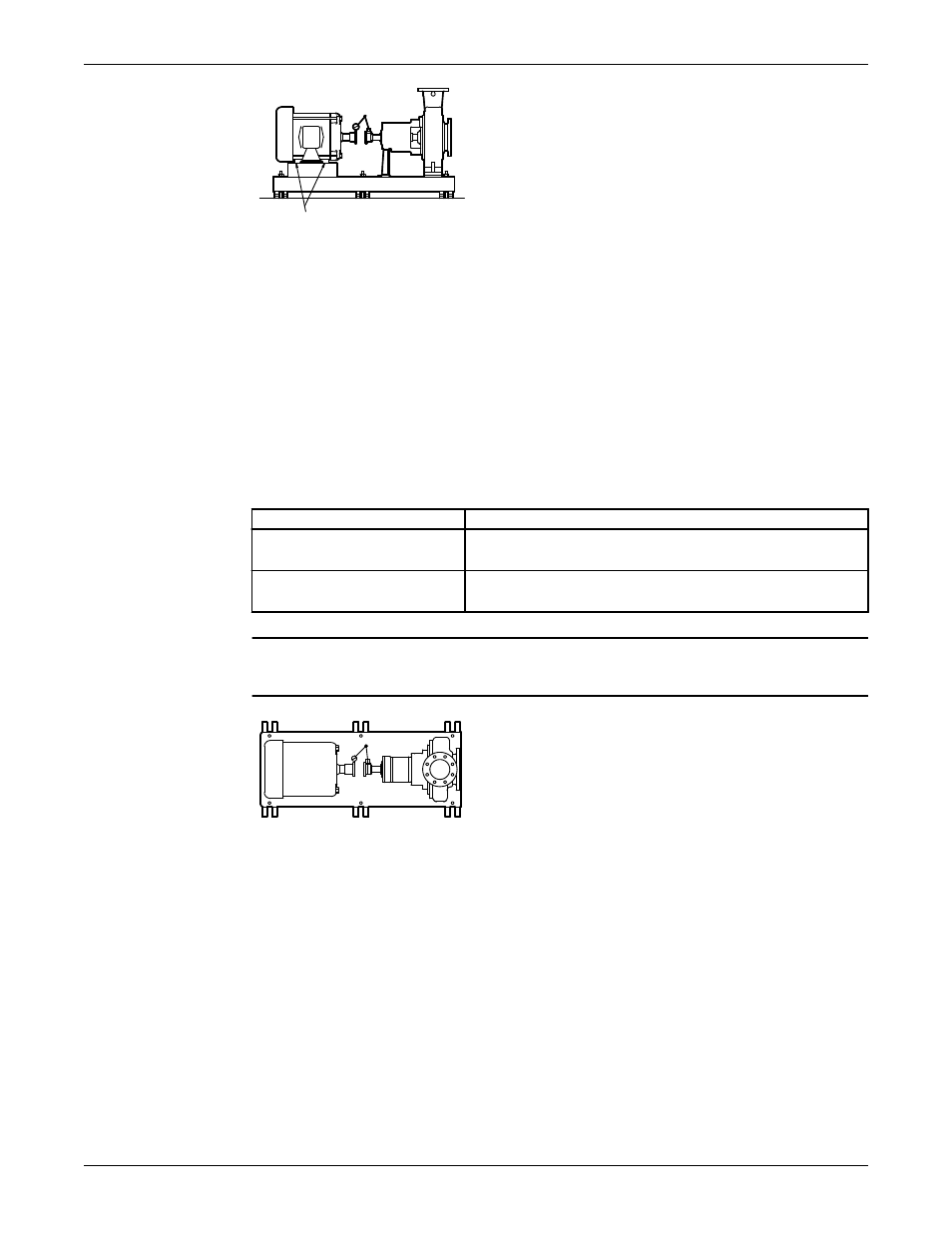

Рис. 8: Неправильная вертикальная соосность (вид сбоку)
4. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Регулировка параллельной соосности для горизонтальной коррекции
Агрегат имеет хорошую параллельную соосность, если индикатор параллельности (Р) не
изменяется более чем на 0,002 дюйма (0,05 мм) при измерении в четырех точках, находящихся под
углом 90° при рабочей температуре.
1. Обнулите индикатор соосности в точке (Y), отстоящей на 90° от верхнего центрального
положения («на 9 часов») с левой стороны полумуфты привода.
2. Поверните индикатор через верхнее центральное положение вправо на 180° от исходного
положения («на 3 часа»).
3. Запишите показание индикатора.
Если показания индикатора... То...
Отрицательный
То полумуфта привода отклонена влево от полумуфты
насоса.
Положительный То полумуфта привода отклонена вправо от полумуфты
насоса.
4. Осторожно сдвиньте привод в нужном направлении.
ПРИМЕЧАНИЕ: Привод должен перемещаться плавно. Несоблюдение данных требований
может отрицательно повлиять на коррекцию горизонтального угла.
Y X
Рис. 9: Неправильная горизонтальная соосность (вид сверху)
5. Выполняйте приведенные выше действия до тех пор, пока не будут достигнуты допустимые
значения.
Окончательная регулировка для вертикальной коррекции
Установка полностью отрегулирована, если показатели как углового (А) так и параллельного (Р)
индикаторов колеблются в пределах не более чем 0,002 дюйма (0,05 мм) при измерении в четырех
точках, отстоящих одна от другой на 90°.
1. Обнулите два циферблатных индикатора (угловой и параллельный) в верхнем центральном
положении («на 12 часов») полумуфты привода (Y).
2. Поверните индикаторы в нижнее центральное положение («на 6 часов»).
3. Запишите показания индикатора.
4. Выполните коррекцию в соответствии с отдельными инструкциями по угловой и паралельной
соосности до тех пор, пока не будут достигнуты допустимые значения.
Установка
