2. Установите предварительно собранный вал привода в опорную раму (228) со стороны
двигателя.
3. Вставьте волнистую шайбу (529).
1
2
3
4
5
6
7

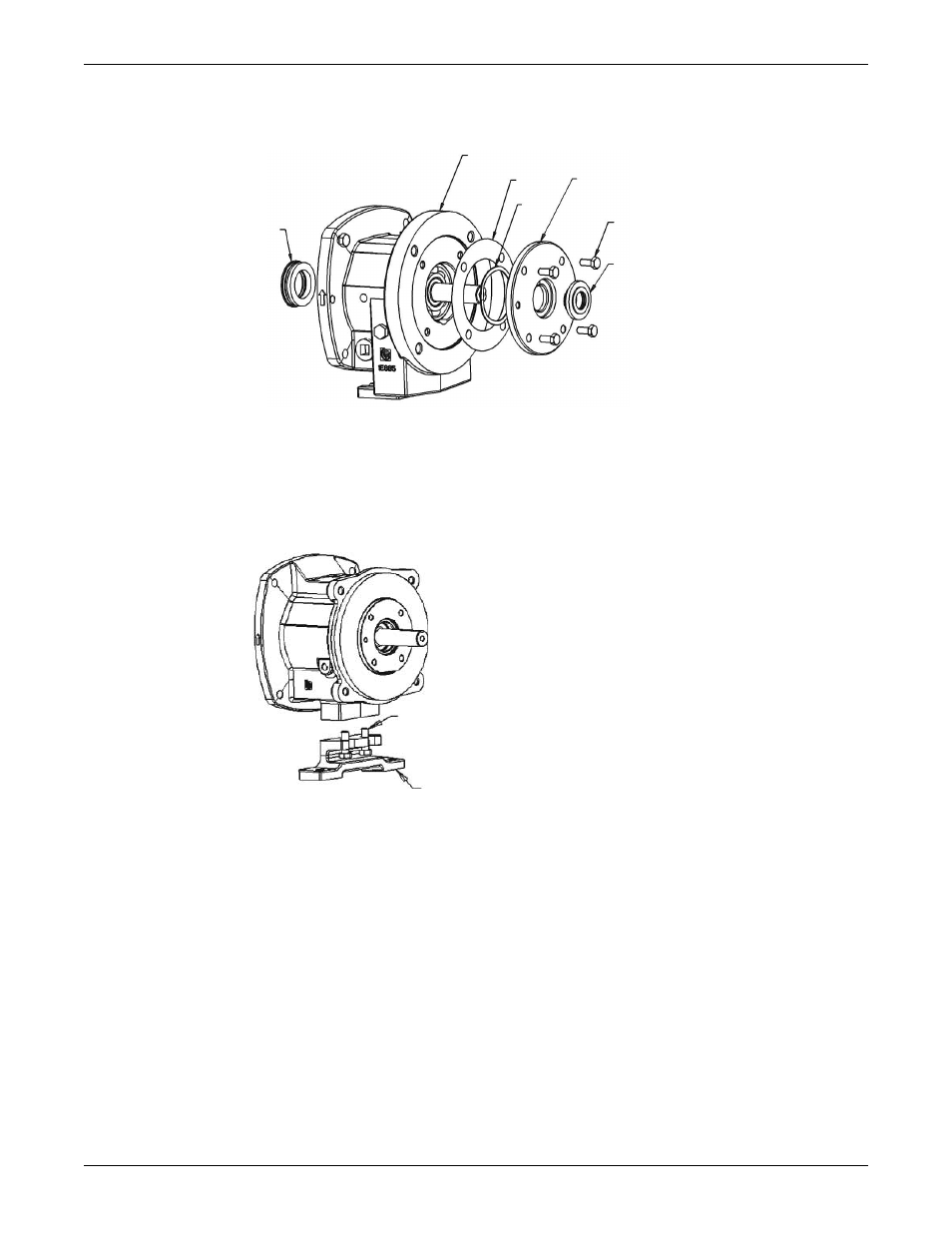

1. Лабиринтное масляное уплотнение (333)
2. Опорная рама (228)
3. Прокладка торцевой крышки (360A)
4. Волнистая шайба (529)
5. Торцевая крышка рамы (109A)
6. Шестигранный винт торцевой крышки (370C)
7. Лабиринтное масляное уплотнение (332A)
Рис. 11: Крышка и прокладки опорной рамы
1
2
1. Шестигранный винт между опорой и рамой (370F)
2. Опора стойки (241)
Рис. 12: Опора рамы (только насосы группы M)
4. Вставьте прокладку торцевой крышки (360A) в опорную раму.
5. Установите торцевую крышку подшипника (109A) с помощью шестигранных винтов (370C).
6. Вставьте внутреннее лабиринтное уплотнение (333D) и внешнее лабиринтное уплотнение
(332A) в соответствующие выемки на опорной раме.
Нажмите на прокладки, чтобы они плотно установились в отверстии. Следите за тем, чтобы
масловозвратное отверстие было с нижней стороны уплотнения в положении 6-часовой
стрелки воображаемого циферблата.
7. Установите опору рамы подшипника (241) с шестигранными винтами (370F) и стопорными
шайбами (только в насосах группы M).
8. Зажмите предварительно собранный узел опорной рамы в тисках, повернув вал стороной,
крепящейся к двигателю, вниз.
