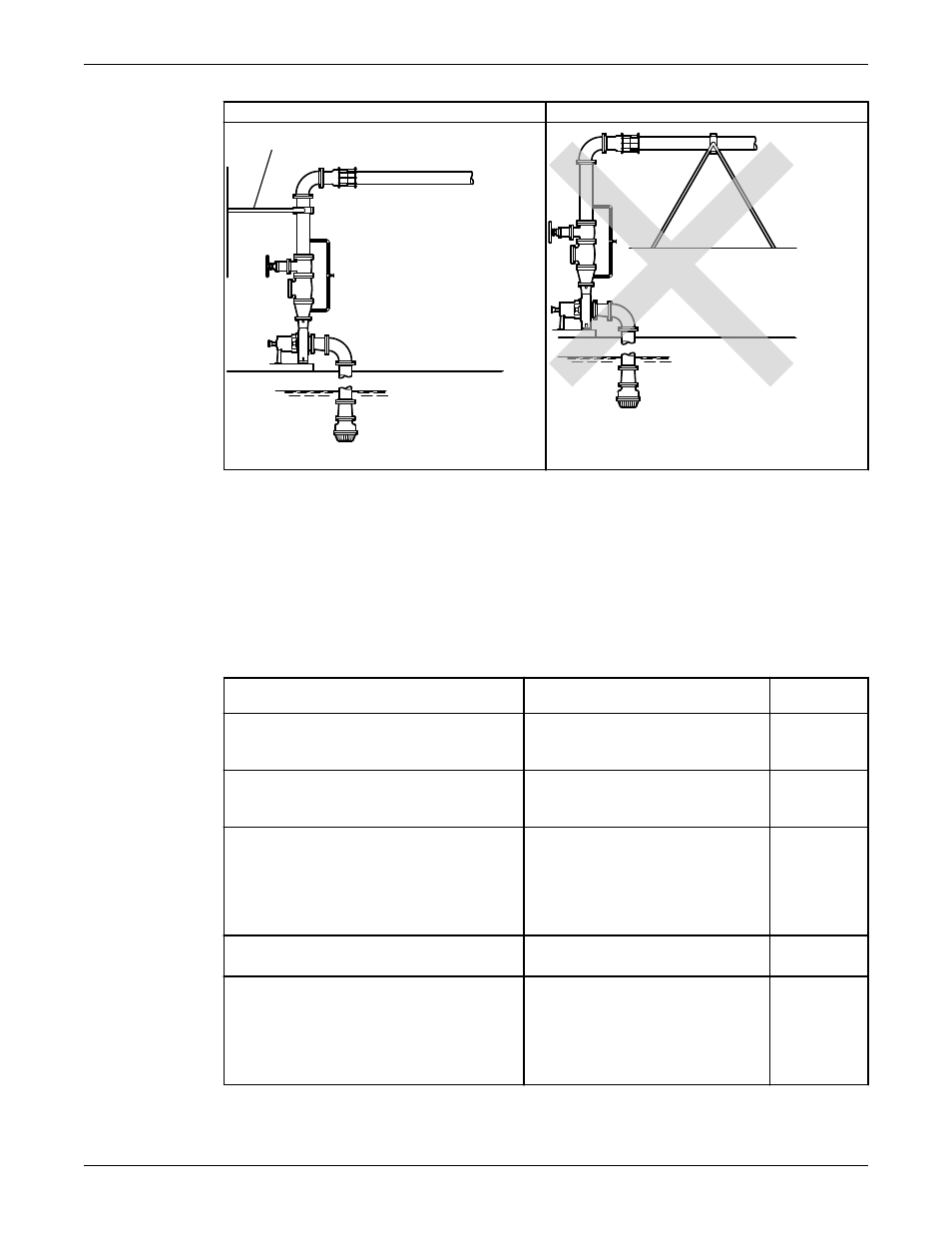

Пример: установка для расширения
Правильно
Неправильно
1
1.
Петлевой компенсатор расширения/патрубок
Контрольный список для проверки всасывающего трубопровода
Ссылка на график производительности
Фактическая высота столба жидкости над всасывающим патрубком насоса (NPSH
A
) всегда должна
превышать требуемое значение (NPSH
R
) (см. опубликованную диаграмму рабочих характеристик
данного насоса).
Требуемые значения высоты столба жидкости и сопротивления трению при забивке труб
всасывающего патрубка приводятся в справочных материалах Института гидравлики (США).
Проверка всасывающего трубопровода
Проверяемые показатели
Пояснение/комментарий
Отметка о
выполнении
Перед присоединением к насосу необходимо
промыть всасывающий трубопровод.
Это снижает опасность
возникновения проблем при
эксплуатации насоса.
Убедитесь в том, что детали и соединения
всасывающего трубопровода герметичны и
не имеют пробоин.
—
Минимальное расстояние между приемным
фланцем насоса и ближайшим коленом
должно равняться двухкратному диаметру
трубы.
Это позволяет минимизировать риск
кавитации во всасывающем
трубопроводе насоса по причине
турбулентности.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Колена не должны быть согнуты под острым
углом.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Всасывающий трубопровод должен быть на
один или два типоразмера больше, чем
всасывающее отверстие.
Установите эксцентрический переходник
между впуском насоса и всасывающим
трубопроводом.
Диаметр всасывающего
трубопровода не должен быть
меньше диаметра всасывающего
отверстия насоса.
Соответствующие иллюстрации
приведены в разделе "Примеры".
Установка
