1
2
3
4
5

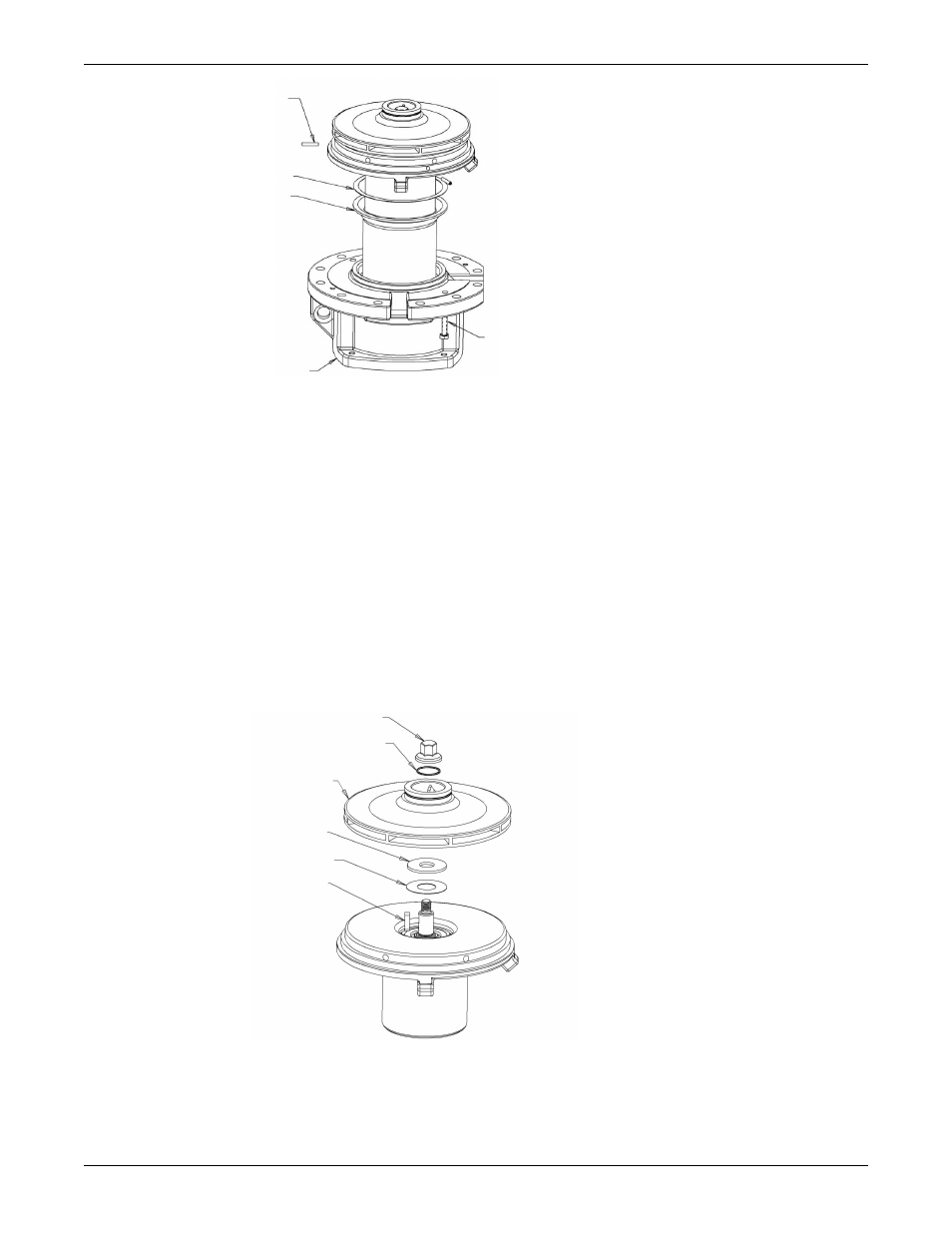

1.
Регулировочный винт между адаптером и задней пластиной 222E (только 6-дюймовые насосы
группы S)
2.
Прокладка защитной оболочки (540N)
3.
Защитная оболочка (750)
4.
Адаптер рамы (108)
5.
Шестигранный винт между адаптером и задней пластиной (370V)
2. Извлеките весь блок из кожуха (100).
3. Чтобы извлечь блок из кожуха, вставьте винтовые домкраты в резьбовые отверстия адаптера
(108).
Для групп S и M используются винты M8.
4. Установите адаптер, заднюю пластину и узел крыльчатки на рабочую поверхность, повернув
крыльчатку лицевой стороной вверх.
5. Извлеките три регулировочных винта (222E в 6-дюйм. насосах группы S) или два
шестигранных винта (370V в прочих моделях).
6. Извлеките адаптер (108) и снимите защитную оболочку (750).
7. Поместите оставшуюся часть блока на рабочий стол, повернув магнит привода лицевой
стороной вниз.
1
2
3
4
5
6
1.
Гайку крыльчатки (304)
2.
Уплотнительное кольцо гайки крыльчатки (412A)
3.
Крыльчатка (101)
4.
Распорная шайба (199)
5.
Промежуточная кольцевая прокладка (351X)
6.
Шпонка крыльчатки (178)
Техническое обслуживание
