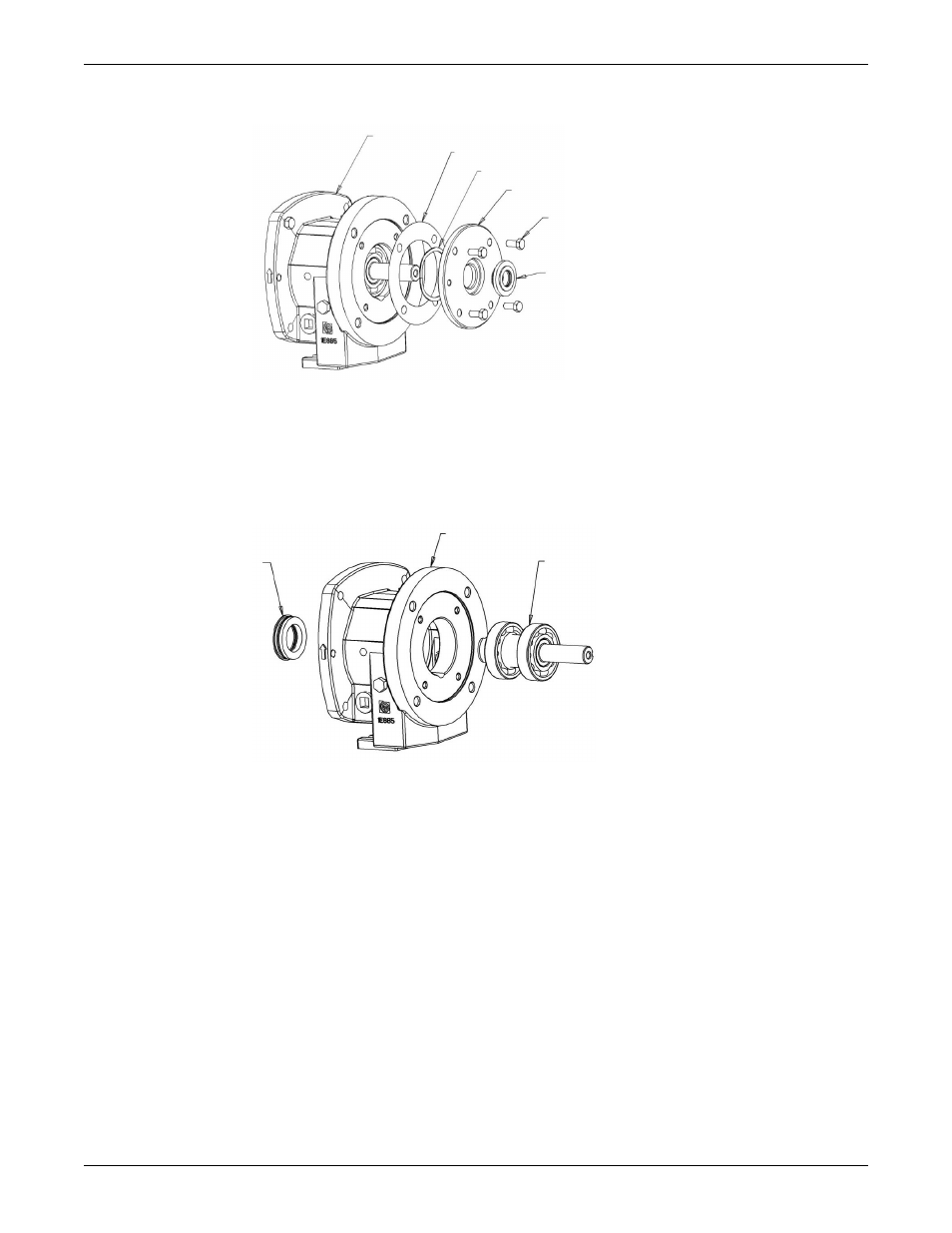

10. Удалите винты торцевой крышки подшипника (370C) и снимите торцевую крышку
подшипника (109A).
1
2
3
4
5
6
1. Рама
2. Прокладка торцевой крышки (360A)
3. Волнистая шайба (529)
4. Торцевая крышка рамы (109A)
5. Шестигранный винт торцевой крышки (370C)
6. Лабиринтное масляное уплотнение (332A)
11. Извлеките волнистую предохранительную шайбу (529) и прокладку торцевой крышки (360A).
12. Извлеките вал привода с двумя подшипниками.
1
2
3
1. Лабиринтное масляное уплотнение (333D)
2. Опорная рама (228)
3. Привод с опорными подшипниками
13. Удалите лабиринтное масляное уплотнение (332A и 333D).
14. Удалите оба радиальных шариковых подшипника с помощью пресса.
Радиальные шариковые подшипники расположены в направлении, противоположном бурту
вала.
Снятие узла рамы и вала (для насосов цельноузловой компоновки)
1. Закрепите насос на рабочем столе в горизонтальном или вертикальном положении.
2. Удалите шестигранные винты (370B), которыми крепёжная скоба двигателя (503) крепится к
адаптеру рамы (108).
