Демонтаж всасывающего фланца – Инструкция по эксплуатации Goulds Pumps 3296 EZMAG - IOM
Страница 62

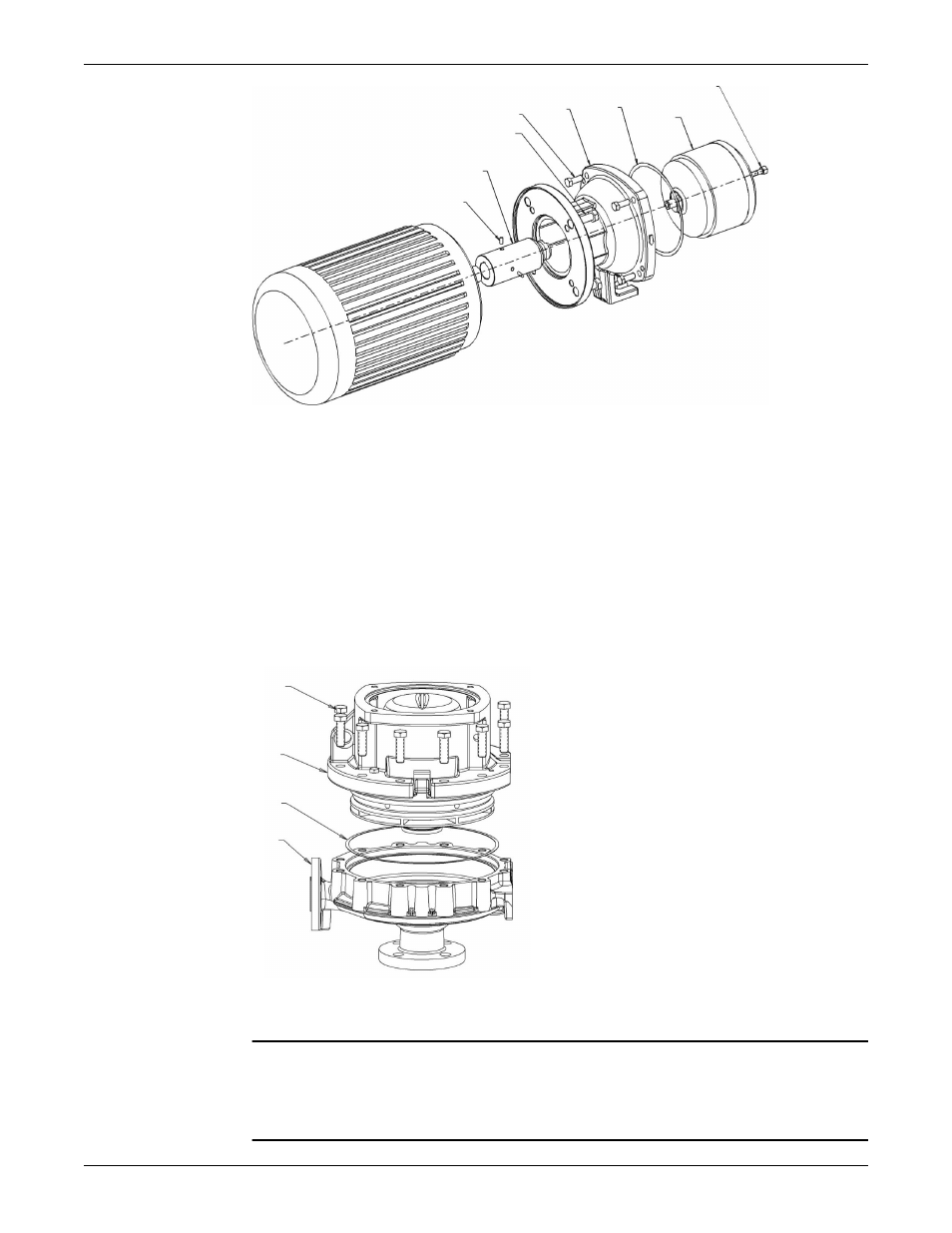

1
2
3
4
5
6
7
8
1.
Регулировочный винт между коротким валом и двигателем (222L)
2.
Вал (122A)
3.
Шестигранный винт между двигателем и адаптером (371)
4.
Шестигранный винт между рамой и адаптером (370B)
5.
Адаптер с глухим соединением (503)
6.
Прокладка между рамой и адаптером (360W)
7.
Узел кронштейна привода (740B)
8.
Болт между приводом и адаптером (791D), стопорная шайба внутреннего зуба (382)
8. Удалите шестигранные винты (371), которыми двигатель крепится к крепёжной скобе (503).
9. Снимите крепёжную скобу (503) с фланца двигателя.
10. Ослабьте регулировочный винт (222L), которым короткий вал крепится к валу двигателя.
11. Извлеките короткий вал (122A) из двигателя.
Демонтаж всасывающего фланца
1. Удалите шестигранные винты (370), которыми адаптер крепится к кожуху.
1
2
3
4
1.
Шестигранный винт между адаптером и кожухом (370)
2.
Адаптер рамы (108)
3.
Прокладка между задней пластиной и кожухом (351)
4.
Кожух (100)
ПРИМЕЧАНИЕ:
Не удаляйте три регулировочных винта (222E в 6-дюйм. насосах группы S) или два
шестигранных винта (370V в прочих моделях). Эти регулировочные винты удерживают
адаптер (108), заднюю пластину (444) и защитную оболочку (750).
Техническое обслуживание
60
Model 3296 EZMAG Руководство по установке, эксплуатации и техобслуживанию
