Контрольный список
При осмотре подшипников выполните следующие виды проверки.
• Выполните осмотр шариковых подшипников на предмет загрязнений и повреждений.
• Задокументируйте состояние смазочного масла и наличие осадка.
• Проверьте шариковые подшипники на предмет расшатанности, наличия шероховатостей или
шумов при вращении.
• Выполните осмотр подшипников из карбида кремния на предмет трещин, сколов и
чрезмерного износа. При наличии упомянутых повреждений необходимо заменить
подшипник в сборе.
• При наличии повреждений подшипников определите их причины. Если причиной
повреждения не является обычный износ, устраните неполадку перед повторным вводом
насоса в эксплуатацию.
Минимальные зазоры при эксплуатации
В данной таблице представлены допуски радиального компенсационного кольца.
Группа
Типоразмер
Новые, дюйм (мм)
Б/у, дюйм (мм)
S
1 x 1½ - 6
1½ x 3 - 6
2 x 3 - 6
1 x 1½ - 8
1½ x 3 - 8
2 x 3 - 8
0,010–0,13 (0,25–0,32)
0,018 (0,44)
M
3 x 4 - 7
4 x 4 - 8G
3 x 4 - 10
1 x 2 - 10
2 x 3 - 10
0,014–0,016 (0,35–0,42) 0,022 (0,59)
Повторная сборка
Повторная сборка блока рамы и вала (насосы на опорном основании)
1. Вставьте два радиальных шариковых подшипника (112) на вал привода (122B).
ПРИМЕЧАНИЕ:
Существует несколько методов установки подшипников. Рекомендуется установка с помощью
индукционного нагревателя для подогрева и размагничивания подшипников.

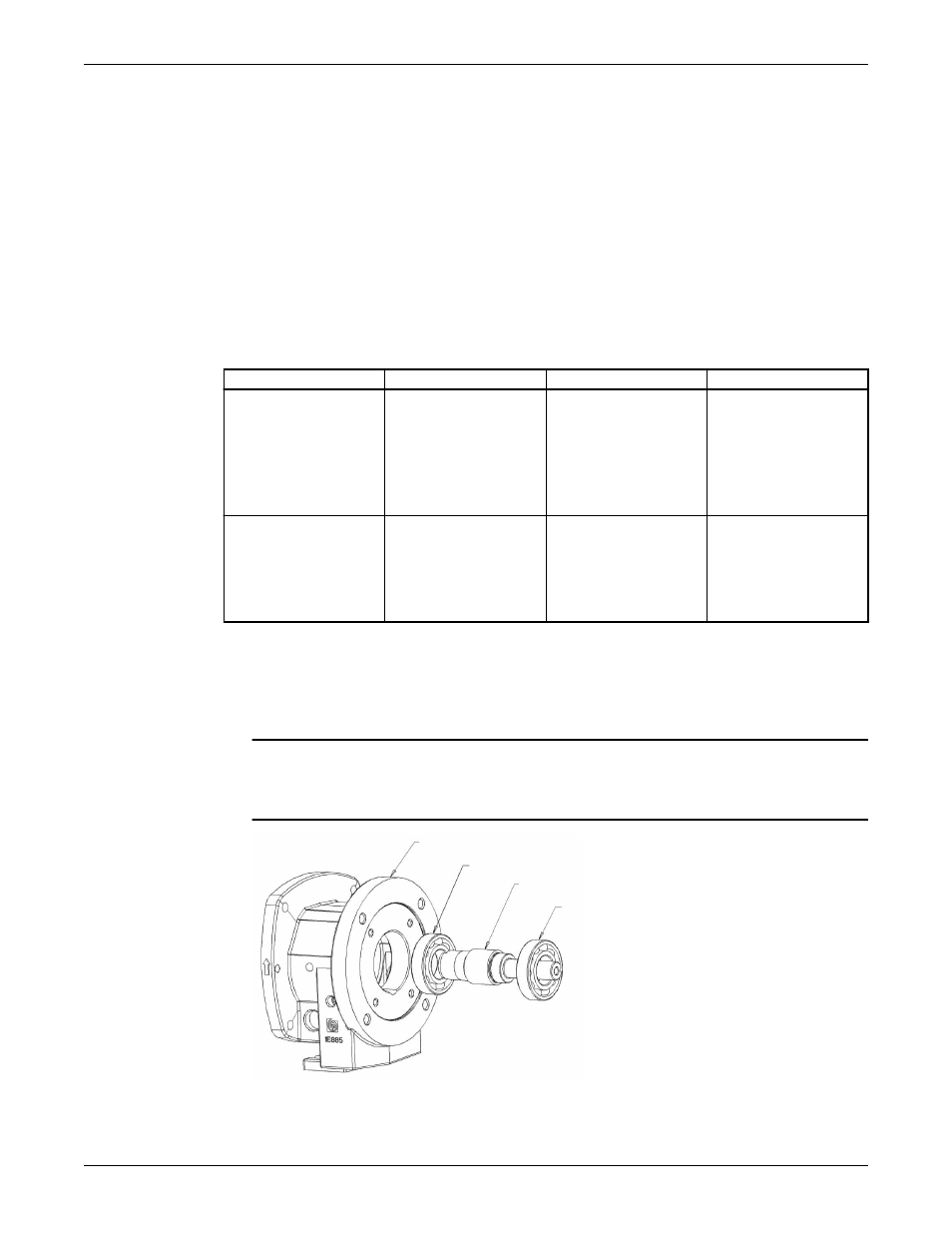

1
2
3
4
1.
Опорная рама (228)
2.
Шариковый подшипник (112)
3.
Вал привода (122B)
4.
Шариковый подшипник (112)
