5. Установите половину защитного огражения муфты со стороны насоса.
a) Слегка расширьте нижнюю часть.

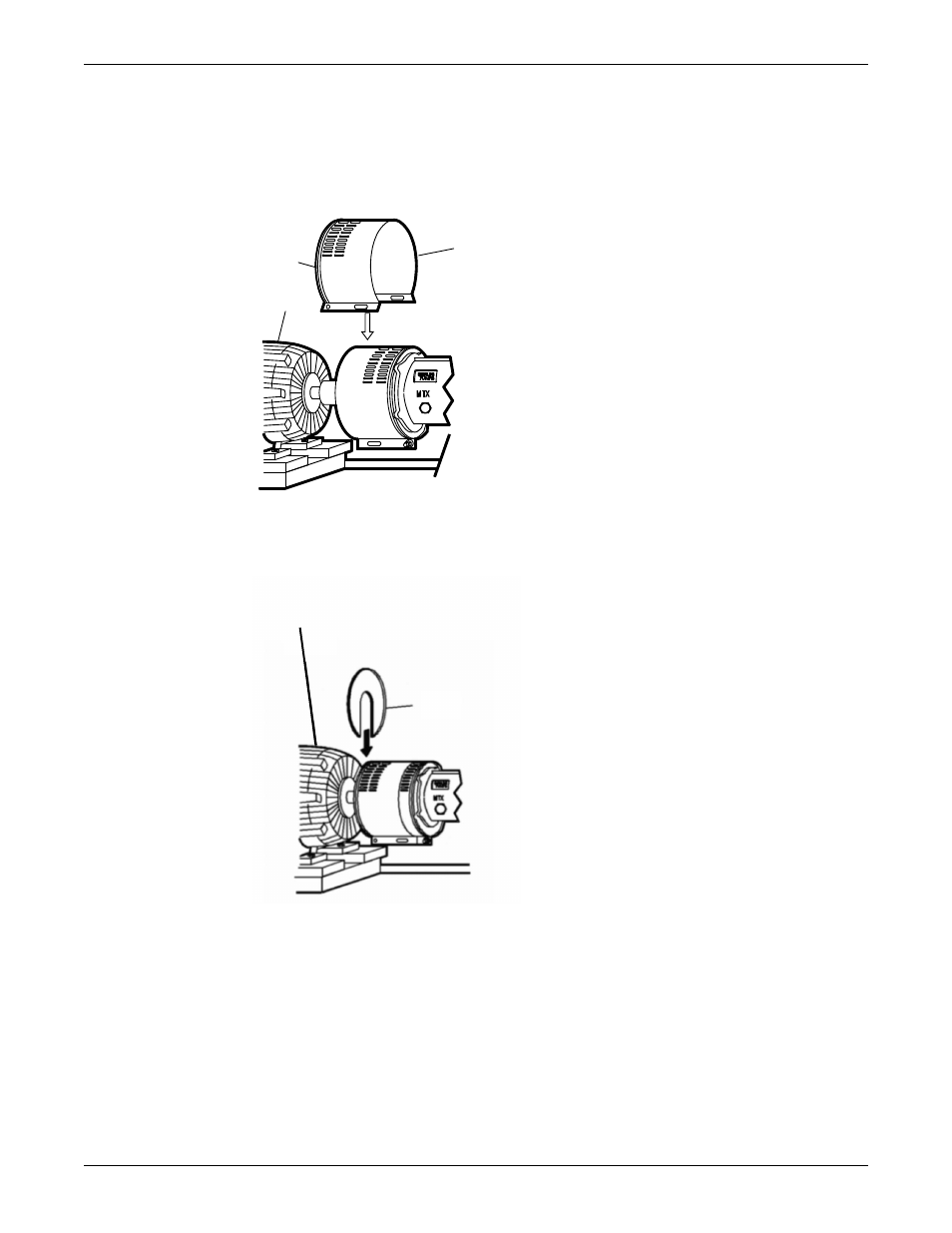

b) Установите половину защитного ограждения муфты привода поверх уже установленной на
стороне насоса половины.
Круговая проточка половины защитного ограждения муфты должна быть направлена в
сторону двигателя.
1
2
3
1. Кольцевая канавка
2. Половина защитного кожуха со стороны привода
3. Привод
6. Установите на вал двигателя торцевую пластину стороны привода.
234B
Привод
7. Установите торцевую пластину стороны привода в кольцевую проточку на защитном
ограждении муфты.
8. Для закрепления половины ограждения муфты на торцевой пластине используйте болт, гайку
и две шайбы. Затяните усилием руки.
Отверстие расположено на половите защитного ограждения муфты, обращенной к приводу.
9. Передвиньте защитное ограждение с стороны привода в сторону двигателя так, чтобы
ограждение муфты полностью закрыло вал и муфту.
