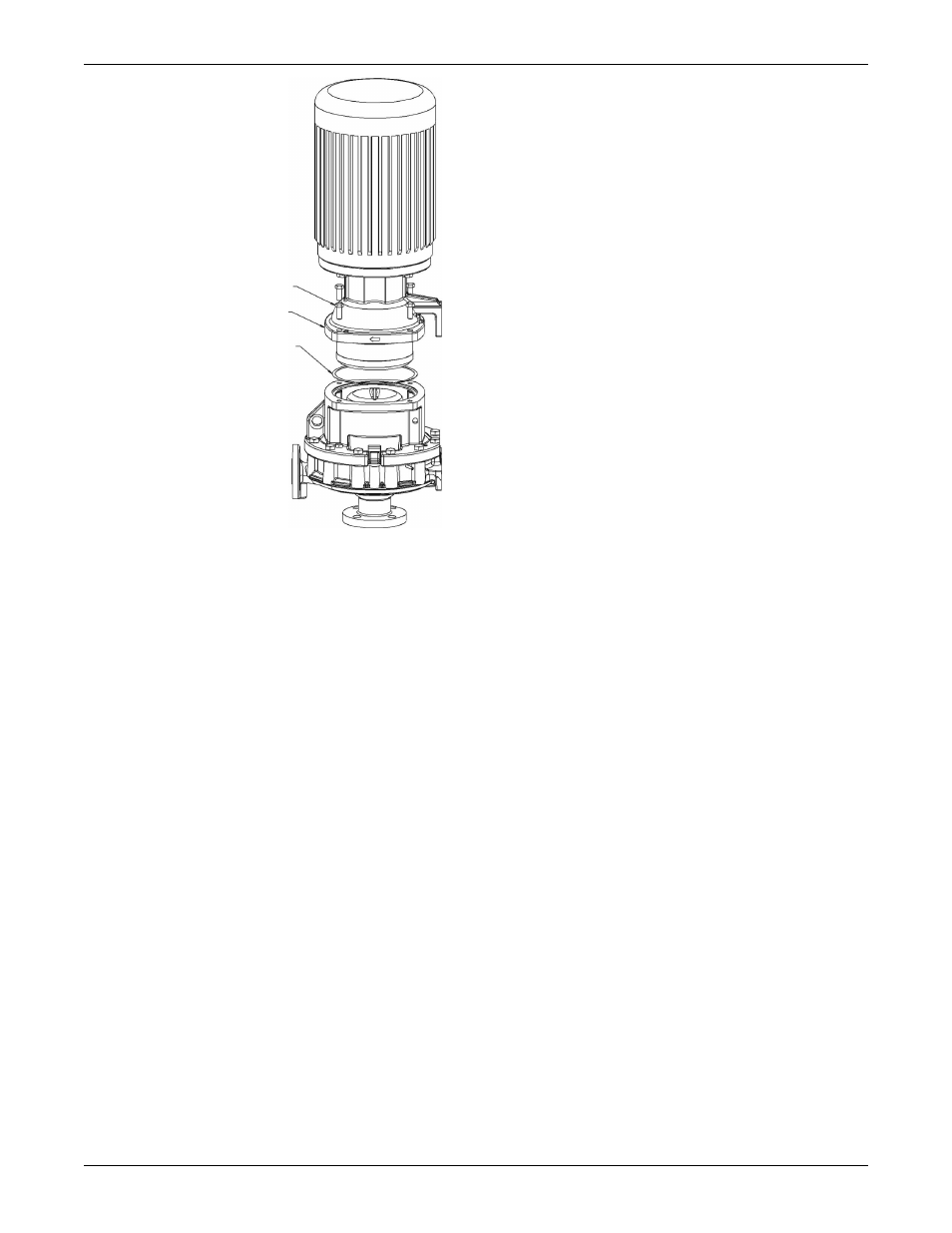

1
2
3
1.
Шестигранный винт между рамой и адаптером (370B)
2.
Адаптер с глухим соединением (503)
3.
Прокладка между рамой и адаптером (360W)
3. При необходимости извлеките крепёжную скобу двигателя (503) из адаптера рамы (108) с
помощью двух рычагов или монтировок.
В крепёжной скобе двигателя (503) также есть два резьбовых отверстия (размер M12) для
винтовых домкратов.
4. Снимите двигатель и крепёжную скобу двигателя с адаптера рамы.
При необходимости используйте кран.
5. Извлеките прокладку (360W).
6. Удалите шестигранный винт (791D) и стопорную шайбу (382) из магнита привода (740B).
7. Снимите магнит привода (740B) с короткого вала (122A).
Техническое обслуживание
Model 3296 EZMAG Руководство по установке, эксплуатации и техобслуживанию
59
