Повторная сборка насоса – Инструкция по эксплуатации Goulds Pumps 3296 EZMAG - IOM
Страница 74

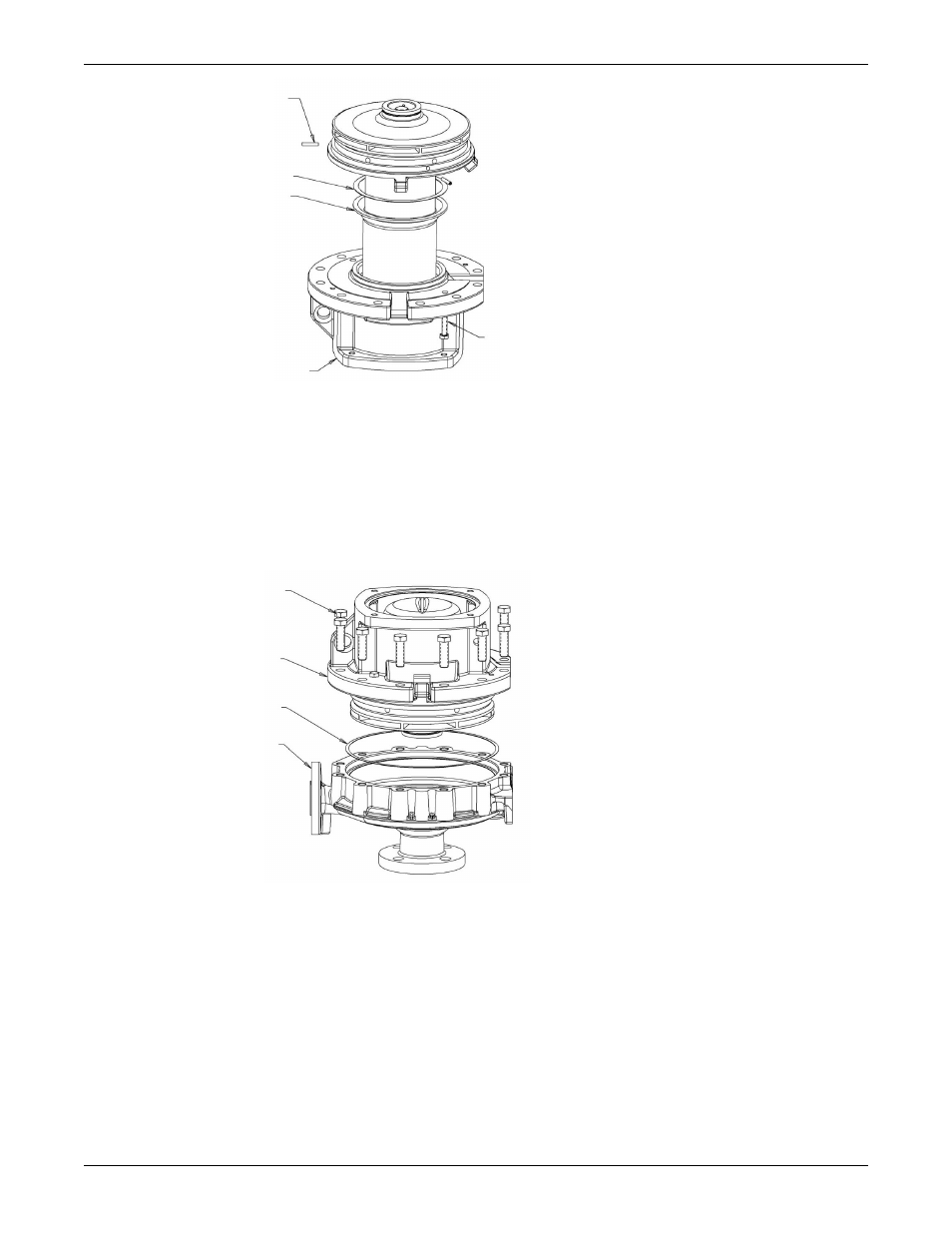

1
2
3
4
5
1.
Регулировочный винт между адаптером и задней пластиной (222E, только 6-дюйм. насосы группы S)
2.
Прокладка защитной оболочки (540N)
3.
Защитная оболочка (750)
4.
Адаптер рамы (108)
5.
Шестигранный винт между адаптером и задней пластиной (370V)
11. Прикрутите три регулировочных винта (222E в насосах группы S) или два соединительных
винта (370V в насосах группы M) адаптера (108) к задней пластине и затяните их.
Таким образом крепится защитная оболочка.
12. Прикрепите кожух (100) к рабочему столу, повернув всасывающий фланец лицевой стороной
вниз.
1
2
3
4
1.
Шестигранный винт между адаптером и кожухом (370)
2.
Адаптер рамы (108)
3.
Прокладка между задней пластиной и кожухом (351)
4.
Кожух (100)
13. Вставьте прокладку корпуса (351) в кожух.
14. Вставьте предварительно собранный блок в кожух, повернув крюк крана адаптера (108)
лицевой стороной к центру выпускного сопла.
15. Прикрепите адаптер к кожуху, вкрутив шестигранные винты (370) до соответствующего
крутящего момента.
См
Величины крутящих моментов затяжки болтов
(стр. 73).
Повторная сборка насоса
1. Вставьте прокладку (360W) в адаптер.
Техническое обслуживание
72
Model 3296 EZMAG Руководство по установке, эксплуатации и техобслуживанию
