1 Описание прибора
1.1 Принцип действия
Непрерывное измерение уровня заполне-
ния с помощью ультразвуковых датчиков
основано на измерении времени прохож-
дения ультразвуковых импульсов.
Датчики серии VEGASON 54…56 являются
новым поколением очень компактных
ультразвуковых датчиков для измерения
уровня заполнения. Они разработаны для
жидкостей и специально для сыпучих
материалов и для больших диапазонов
измерения. Преимущественное их исполь-
зование для силоса, бункеров или для
материалов в виде куч.
Из-за маленьких размеров корпуса и
крепления компактные датчики являются,
прежде всего, чрезвычайно выгодными по
цене наблюдателями уровня заполнения.
С помощью встроенной индикации и осо-
бенной интеллектуальности датчика при
большом диапазоне измерения они пред-
ставляют преимущества ультразвукового
измерения уровня заполнения в тех случа-
ях, в которых прежде вынуждены были
отказываться от преимуществ бесконтак-
тного измерения.
Как выходной и измерительный сигнал они
имеют аналоговый выходной сигнал 4…20
мА.
Принцип измерения
Пьезокерамический высокопроизводи-
тельный ультразвуковой преобразователь
излучает направленные ультразвуковые
импульсы, которые сыпучие материалы и
жидкости отражают от своей поверхнос-
ти. По времени прохождения и форме
сигнала отраженных ультразвуковых
импульсов измерительная электроника
определяет точное расстояние до измеря-
емой среды. Преобразователь работает
при этом попеременно как излучатель и
приемник. Как приемник ультразвуковой
преобразователь является высокочув-
ствительным пьезомикрофоном.
С учетом физической скорости звука и
времени прохождения излученного ульт-
развукового импульса измерительная
электроника высчитывает точное рассто-
яние между преобразователем и поверх-
ностью заполнения. Расстояние затем
преобразуется в измерительный сигнал,
пропорциональный уровню заполнения, и в
соответствии с параметрированием дат-
чика выдается точный уровень заполне-
ния.
Так как скорость звука зависит от темпе-
ратуры, ультразвуковой преобразователь
непрерывно определяет окружающую
температуру, так что уровень заполнения
выдается также точно при изменяющейся
окружающей температуре.
Выходной сигнал
Измерительный сигнал, пропорциональный
уровню заполнения выдается как выход-
ной сигнал 4…20 мА. Аналоговый сигнал
4…20 мА свободно параметрируется и
соответствует диапазону измерения или
установленному диапазону настройки.

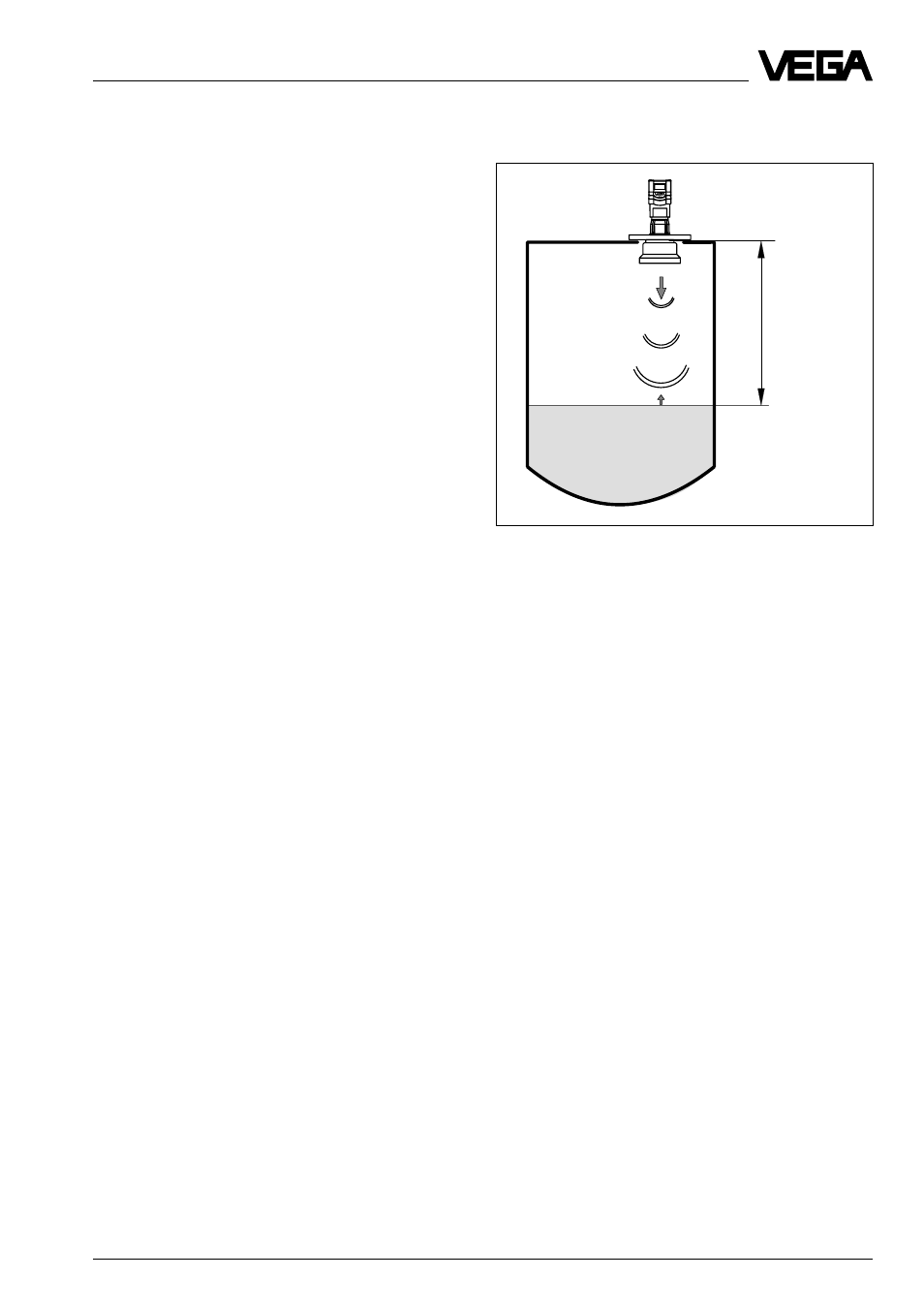

посылает - отражает – принимает
