VEGASON 54K … 56K 33
≥
250 mm
Шахтный насос
Измерительная
труба
Шахтный насос
смотри главу “4.5
Удлинение патрубка
Патрубок
Min.
расстояние
Диапазон измерения

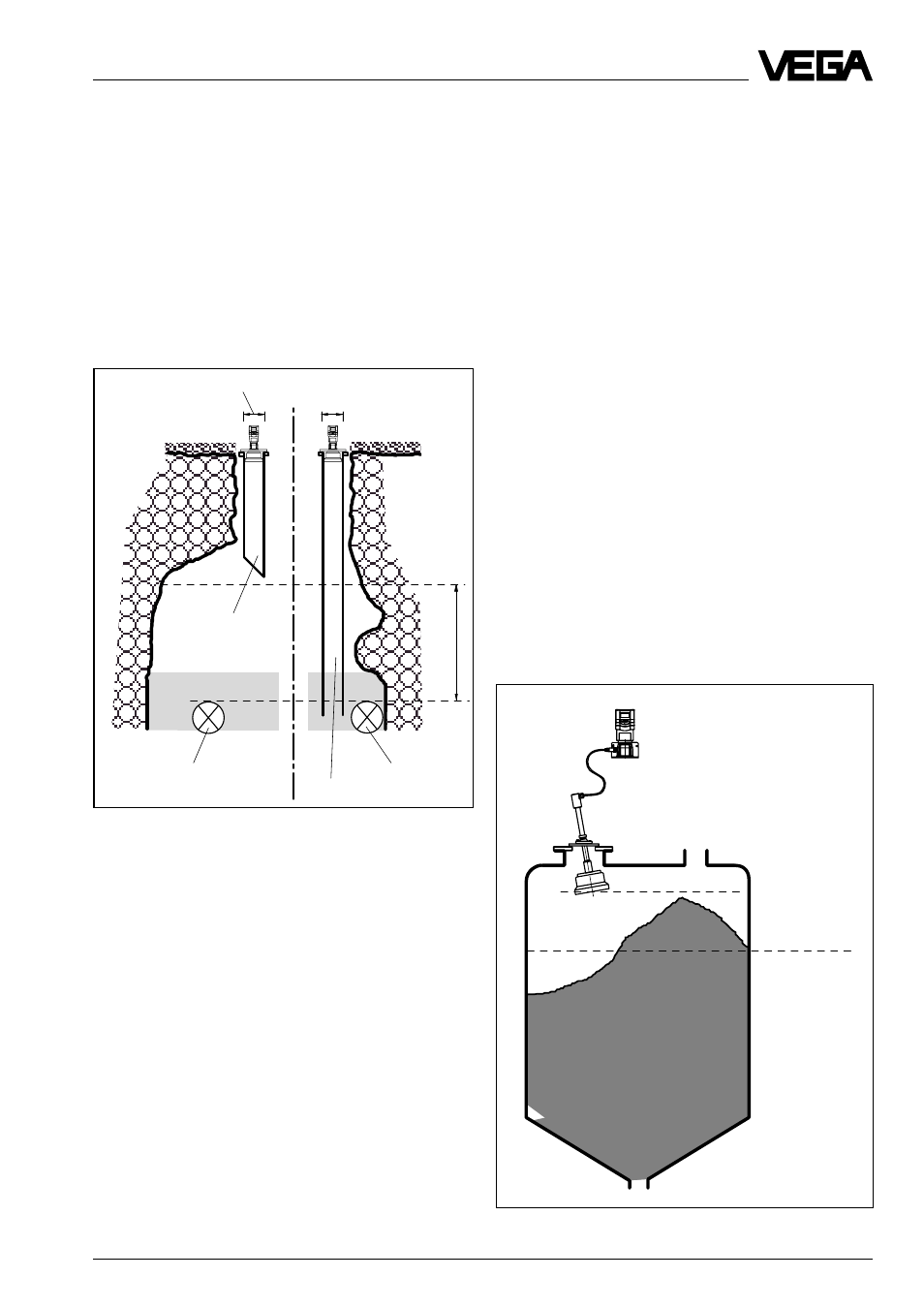

Патрубок или измерительная труба на примере
шахты
Mонтаж и установка
VEGASON 54C с поворотным креплением и флан-
цем DN 200
Базовая плоскость
Min. расстояние
Насосная шахта
Узкая шахта или отверстие шахты (отвер-
стие резервуара) с очень шероховатыми и
грубыми стенками или выступами делают
ультразвуковое измерение из-за большо-
го ложного эхо-сигнала очень трудным.
Эти трудности можно преодолеть с помо-
щью патрубка или измерительной трубы
(см. также главу “4.5 Удлинение патруб-
ка”)
Шахта
В чрезвычайно узких шахтах Вы можете с
помощью измерительной трубы, как изоб-
ражено на схеме, получить очень хоро-
шие результаты измерений. Применяемая
измерительная труба должна для этого
иметь внутри гладкие стенки (например,
полиэтиленовая (РЕ) труба для отвода
воды) и диаметр не менее 200 мм. Это
измерительное устройство работает без
проблем, пока измерительная труба на
внутренней стороне не покроется нако-
пившейся грязью (очистить). Попробуйте
также использовать гидростатический
преобразователь давления или емкостной
измерительный зонд. Измерительная
труба может не погружаться в заполняе-
мый материал, либо должна быть всегда
погружена.
4.4 Измерение сыпучих
материалов
Фланцевый монтаж
Как и у жидкостей, у сыпучих материалов
прибор монтируется на коротком DIN-пат-
рубке. При этом патрубок должен быть
такой длины, чтобы акустический преоб-
разователь выступал за него. Поворотное
крепление делает возможным при этом не
только центрирование на поверхность за-
полняемого материала, но и минимум воз-
можных ложных эхо-сигналов.
При различных способах заполнения час-
то появляются различные конфигурации
поверхности заполняемого материала. Это
приводит к различному качеству полезно-
го эхо-сигнала. Преобразователь должен
поэтому ориентироваться так, чтобы лож-
ные эхо-сигналы также и при пустом ре-
зервуаре были минимальными. Эхо-сигна-
лы Вы можете увидеть на ПЭВМ с помо-
щью обслуживающей программы VVO (см.
главу “6. Запуск в работу/Настройка с
ПЭВМ/Адаптация датчика/Эхо-кривая”).
