56 VEGASON 54K … 56K
Запуск в работу - Настройка с ПЭВМ

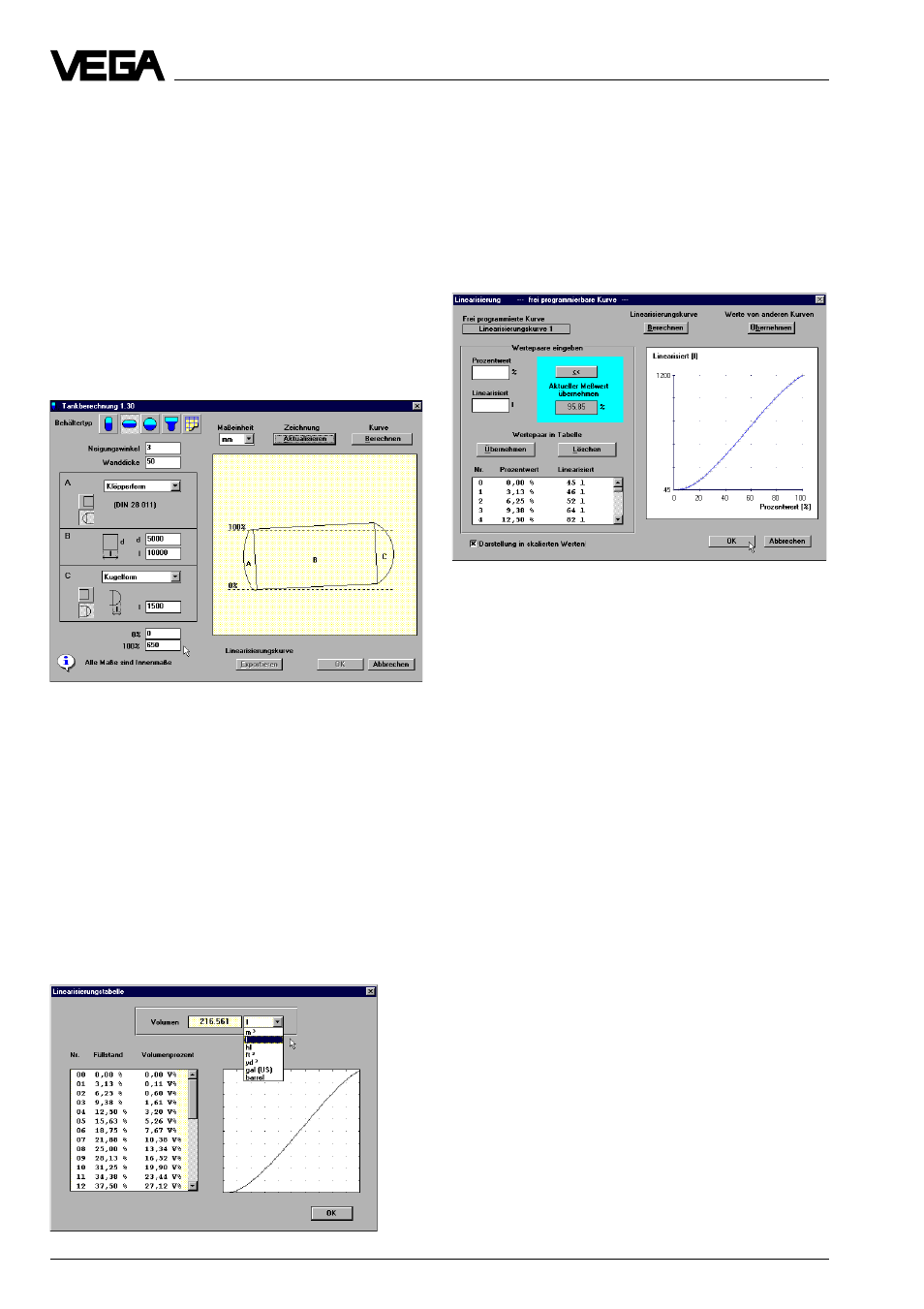

Программа расчета рассчитывает на осно-
ве внутренних размеров резервуара его
объем. Ввод данных толщины стенки не-
обходим для расчета дна, так как его
математический расчет основывается на
наружных размерах. Над указанием “все
размеры являются внутренними” нахо-
дятся два поля ввода данных с числами
процентов 0 % и 100 %. Здесь Вы можете
переместить линию 100 % или линию 0 %.
В примере линия 100 % заполнения нахо-
дится на расстоянии 650 мм от верхнего
края резервуара (внутри).
• Нажмите на “Berechnen”.
После короткого времени расчета Вы
получите рассчитанную таблицу линеари-
зации. С помощью 32 опорных точек вы-
дается функция объема резервуара в
зависимости от степени высоты заполне-
ния. Резервуар в примере имеет на линии
100 % заполнение в 216561 литр или 216,6
м
3 . Вы можете также получить значение
объема в баррелях, галлонах, кубических
ярдах или кубических футах.
Между опорными точками линейная ин-
терполяция.
• Нажмите на “OK” и Вы опять находитесь
в окне меню “Tankberechnung“.
• Нажмите в окне меню “Tankberechnung“
снова на “OK”и Вы находитесь в начале
меню линеаризации.
Здесь Вы снова получите рассчитанную
линеаризированную кривую. Но данные
объема под рубрикой “Linearisiert“ более не
соответствуют объему, рассчитанному
программой расчета резервуара. Почему?
В меню “Wertzuweisung“ (Gerätedaten/
Auswertung/Wertzuweisung) было введено,
что при 0 % заполнении в резервуаре 45
литров, а при 100 % заполнении 1200 лит-
ров. Геометрия рассчитанного лежащего
резервуара пропорциональна такой вели-
чине, если бы резервуар фактически имел
содержимое только 1200 литров. Линеари-
зированная кривая рассчитанного резер-
вуара используется таким образом с из-
мененным масштабом по отношению к
значениям объема, которые указаны в
меню “Wertzuweisung“.
Если выдается фактическое содержание
рассчитанного резервуара, то в меню
“Wertzuweisung“ нужно ввести объем,
который рассчитан программой расчета
резервуара.
