VEGASON 54K … 56K
49

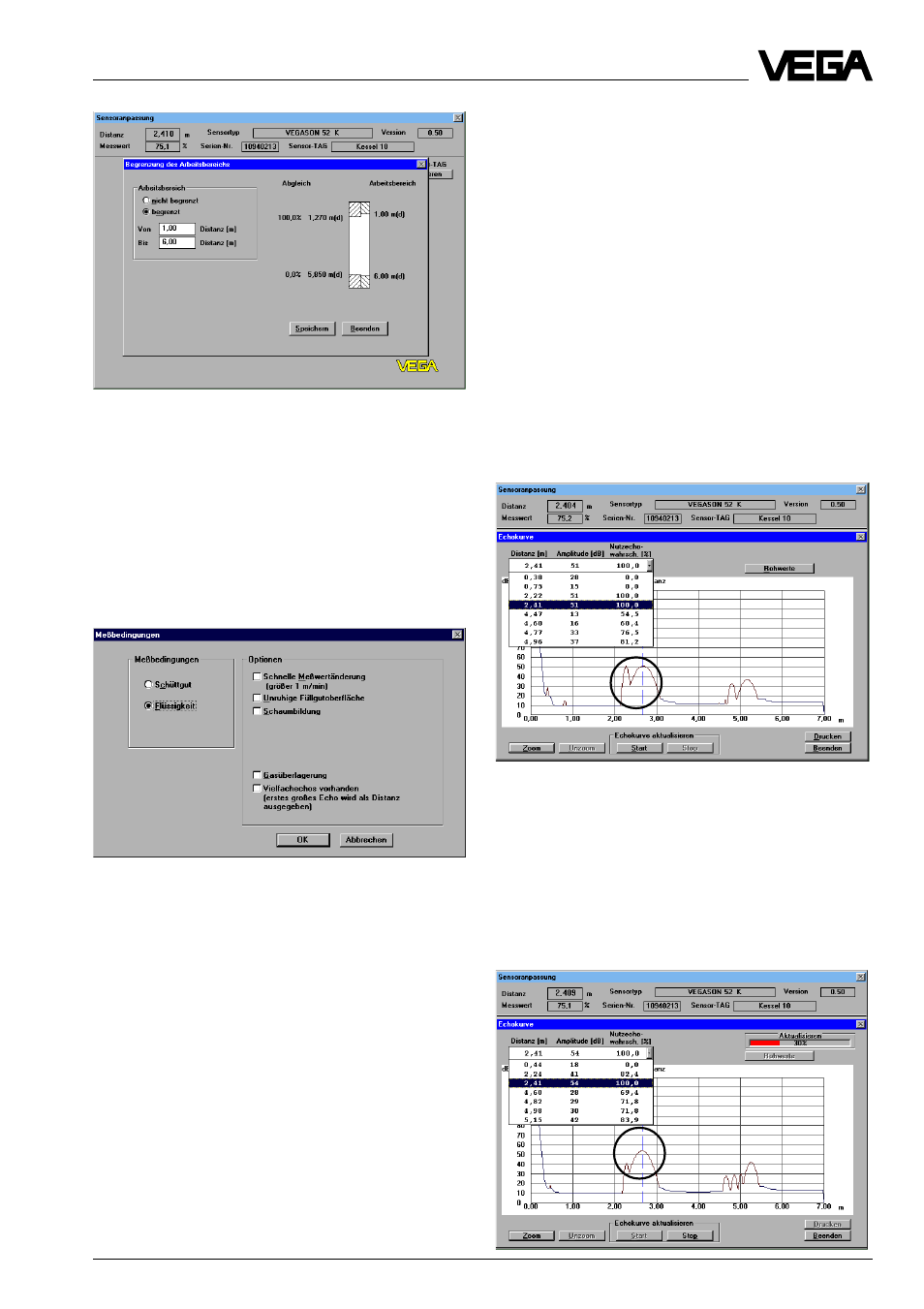

Запуск в работу - Настройка с ПЭВМ
• Запомните данные и покиньте опять
окно меню “Begrenzung des
Arbeitsbereichs”.
• Нажмите на “Me
ß
bedingungen”.
• В окне меню “
Meßbedingungen
” устано-
вите те варианты, которые соответ-
ствуют вашим условиям измерения.
• Подтвердите, нажав “OK”.
Вы попадете через несколько секунд
запоминания опять в окно
“Me
ß
umgebung”.
• Нажмите в окне меню “Me
ß
umgebung”
на “Beenden”.
Вы опять находитесь в окне меню
“Sensoranpassung”.
Эхо-кривая
С помощью пункта меню “Echokurve” Вы
можете увидеть уровень ультразвукового
эха. Если при наблюдении за эхо-кривой
Вы обнаружили, что получен сильный
ложный эхо-сигнал из-за конструкций
резервуара, может помочь корректировка
положения конструкций (если возможно),
которая локализует и уменьшит величину
ложного эхо-сигнала. На следующей кар-
тинке Вы видите эхо-кривую перед кор-
ректировкой угла установки (направление
на поверхность заполняемого материала)
с ложным эхо-сигналом, который почти
такой же величины, как и эхо от заполня-
емого материала и обусловлен распоркой
резервуара.
На следующей картинке Вы видите эхо-
кривую после оптимального направления
датчика на поверхность заполняемого
материала (ось датчика вертикально
направлена к поверхности заполняемого
материала.). Ложное эхо, например, из-за
распорки резервуара, теперь более чем на
10 дБ уменьшилось и более не будет вли-
ять на измерение.
