VEGASON 54K … 56K 27
Монтаж и установка

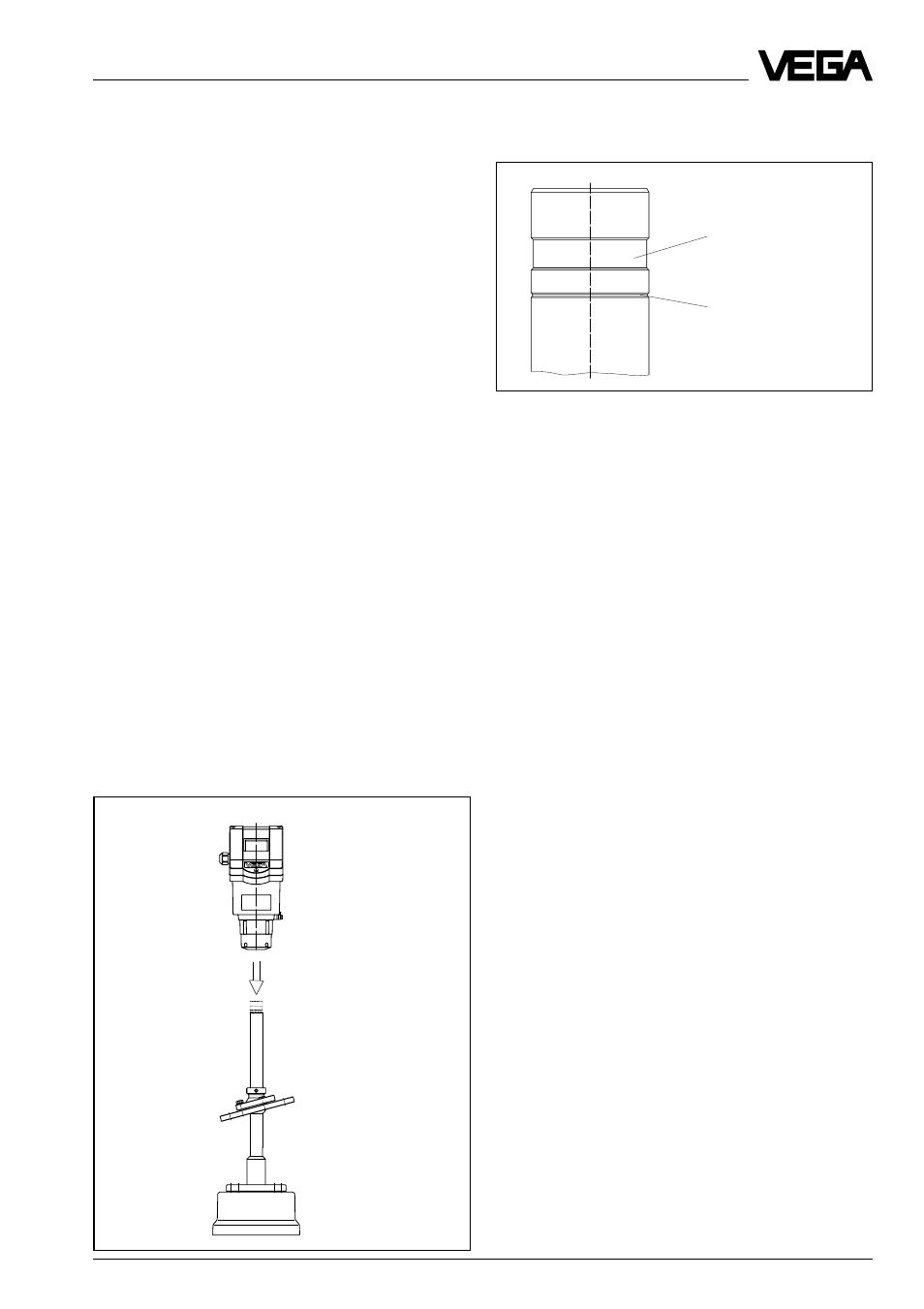

Канавка для фиксации
винта
Монтажная канавка
(после монтажа не
должна быть видна)
4. Монтаж и установка
4.1 Монтаж
Исполнение А
Датчики исполнения А (с фланцем) постав-
ляются собранными и готовыми к работе.
Они запускаются в работу сразу после
монтажа на Вашем резервуаре и электри-
ческого подключения.
Исполнение В
Датчики исполнения В поставляются дву-
мя частями (звуковой преобразователь и
электроника датчика). У этих датчиков
Вы монтируете сначала звуковой преобра-
зователь на Вашем резервуаре или над
заполняемым материалом. Вы найдете на
конце трубы звукового преобразователя
четырехполюсный разъем. На нижней
стороне электроники датчика находится
ответная часть разъема. Вставьте разъем
электроники датчика, который может
вставляться только в одном положении, в
разъем трубы звукового преобразователя.
Теперь надвиньте корпус электроники
датчика на трубу звукового преобразова-
теля, на которой видны широкая и узкая
канавка. Широкая канавка служит для фиксации
крепежного винта. Узкая канавка являет-
ся маркировкой при монтаже. Легкими
колебательными движениями толкайте
корпус электроники на трубу звукового
преобразователя до тех пор, пока мон-
тажная канавка больше не будет видна.
Зафиксируйте корпус винтом на трубе
звукового преобразователя. Используйте
для этого ключ с внутренним шестигран-
ником 5 мм (Imbus).
