VEGASON 54K … 56K
2 m
4 m
6 m
8 m
10 m
20 m
30 m
B
A
Max.
измеряемое
расстояние
Расстояние
датчика до стенки
резервуара
Кривая 1 (жидкость)
Кривая 2 (сыпуч.
материалы)
ки, винты или сварные швы накладывают
свое эхо на эхо заполняемого материала,
т.е. на полезное эхо. Поэтому обратите
внимание на достаточное расстояние
датчика от стенки резервуара в зависи-
мости от максимальной дистанции изме-
рения (значение В на диаграмме). Мы
рекомендуем вам при хороших условиях
отражения (жидкость, никаких встроен-
ных конструкций в резервуаре) предус-
матривать расстояние датчика в соответ-
ствии с кривой 1 диаграммы. При
максимальной измеряемой дистанции,
например 10 м, расстояние звукового пре-
образователя составляло бы по кривой 1
примерно 1,5 м. У сыпучих материалов с
плохими условиями отражения стреми-
тесь обеспечить расстояние от стенки
резервуара в соответствие с кривой 2
диаграммы. При особенно плохих услови-
ях измерения может быть необходимым
расстояние до стенки резервуара выб-
рать еще большим, или ложный эхо-сигнал
дополнительно уменьшить и ослабить его
влияние посредством записи в датчик
ложных эхо-сигналов, для того чтобы
датчик лучше приспособить к измеряемой
среде.

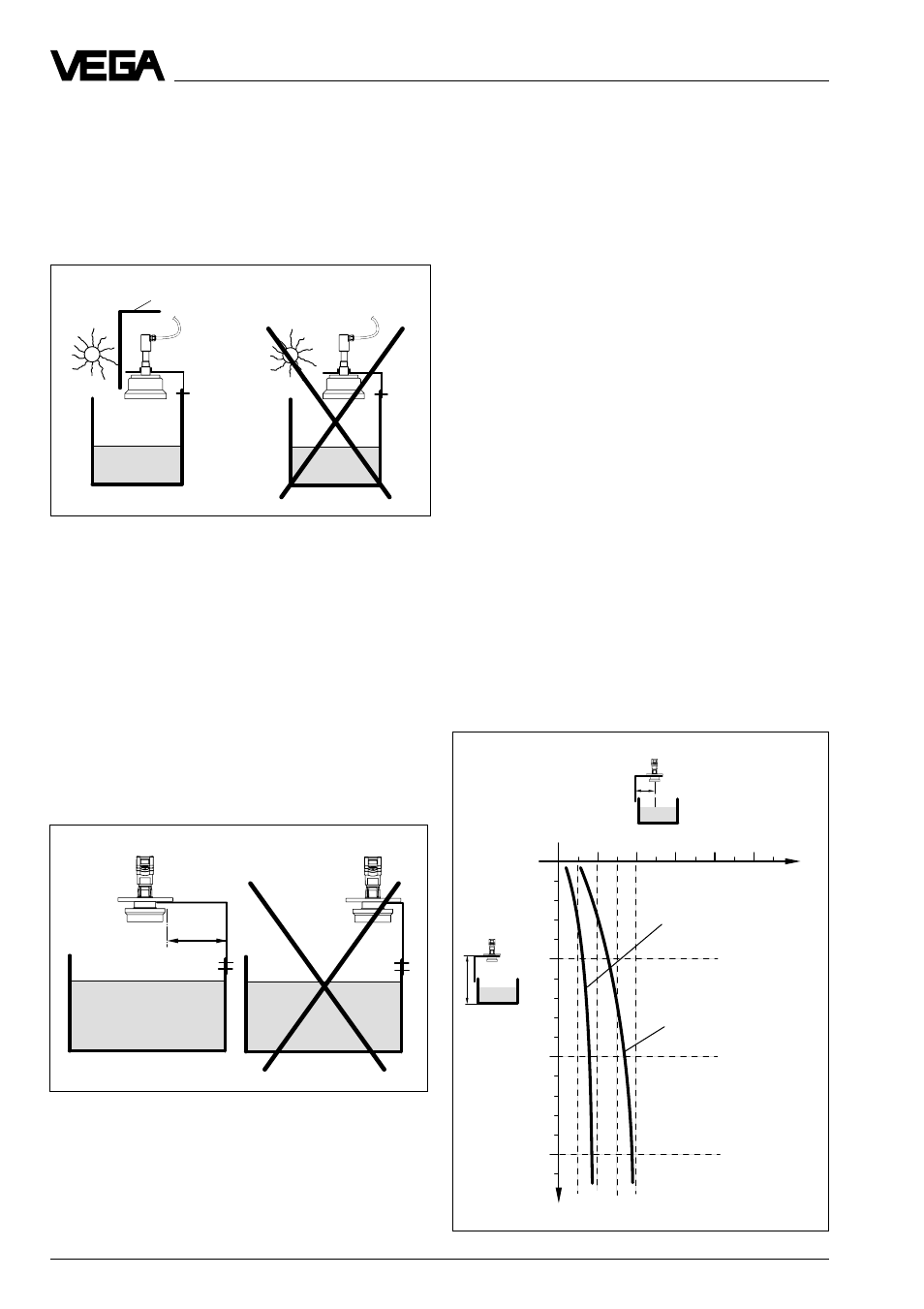

Mонтаж и установка
Сильные колебания температуры
Сильные колебания температуры, напри-
мер, от солнечных лучей вызывают ошиб-
ки измерений. Предусмотрите как вспомо-
гательное средство, экран от солнца.
Минимальное расстояние до
заполняемого материала
Если не выдерживается заданное для
прибора минимальное расстояние до за-
полняемого материала, то приборы пока-
зывают неверные величины измерений.
Монтируйте приборы на необходимом
минимальном расстоянии.
Датчик расположен слишком близко
к стенке резервуара
Датчик расположен слишком близко к стенке
резервуара
Правильно
Неправильно
Сильные колебания температуры
Экран от солнца
Если датчик монтируется слишком близко
к стенке резервуара (значение А на диаг-
рамме), то это может вызвать сильный
ложный эхо-сигнал. Выступы резервуара,
налипания заполняемого материала, клеп-
