Инструкция по эксплуатации VEGA VEGASON 54K…56K
Страница 47
VEGASON 54K … 56K
47
Запуск в работу - Настройка с ПЭВМ
Вы можете производить min/max настрой-
ку “со средой” (заполняемый материал)
или “без среды”. Как правило, производят
настройку без среды. Если Вы хотите
производить настройку со средой, то Вы
должны min-настройку проводить с пус-
тым резервуаром, а max-настройку с
заполненным резервуаром.
Поэтому удобно и быстро, как в примере,
проводить настройку без среды.

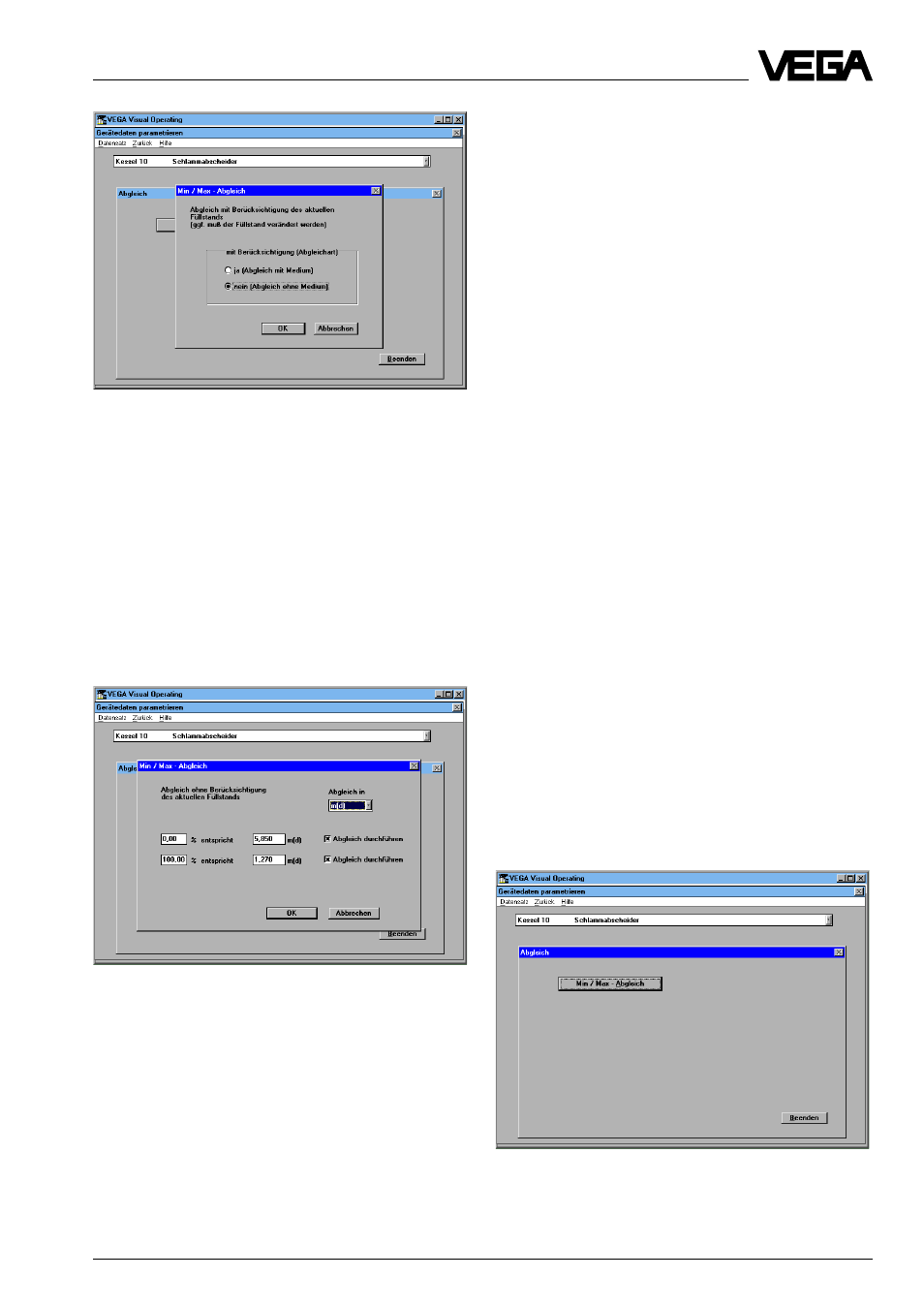

• Выберите в следующем окне, хотите ли
Вы настраивать в метрах (м) или футах
(ft).
• Укажите дистанцию для верхнего и
нижнего уровней заполнения и соответ-
ствующий уровень заполнения в %.
В примере 0 % заполнения соответствует
дистанции 5,850 м, а 100 % заполнения
1,270 м.
Указание:
Датчик может определять уровень запол-
нения только внутри заданного рабочего
диапазона. Для определения уровня за-
полнения вне рабочего диапазона нужно
соответственно откорректировать рабо-
чий диапазон в меню “Sensoranpassung/
Messumgebung”.
• Подтвердите с помощью “OК”.
Вы опять находитесь в меню “Abgleich”.
Таким образом, сенсорная электроника
имеет две характерные точки, из которых
образуется линейная пропорциональность
между дистанцией заполнения и процент-
ным заполнением резервуара.
Эти две характерные точки могут распо-
лагаться, конечно, не на 0 % и 100 %, но
должны быть по возможности далеко друг
от друга (например, 20 % и 80 %). Харак-
терные точки для настройки min/max дол-
жны находиться минимально на 50 мм друг
от друга. Если характерные точки распо-
лагаются слишком близко друг от друга,
увеличивается возможная ошибка в изме-
рениях. Благоприятно поэтому, чтобы Вы
проводили регулировку при 0 % и при
100 %.
В меню “Gerätedaten/Parametrieren/
Auswertung/Linearisierung” Вы сможете
позже по потребности задать или указать
другую линейную зависимость между
дистанцией и процентным уровнем запол-
нения.
• Нажмите в меню “Abgleich” на “Beenden”.
