VEGASON 54K … 56K
Mонтаж и установка

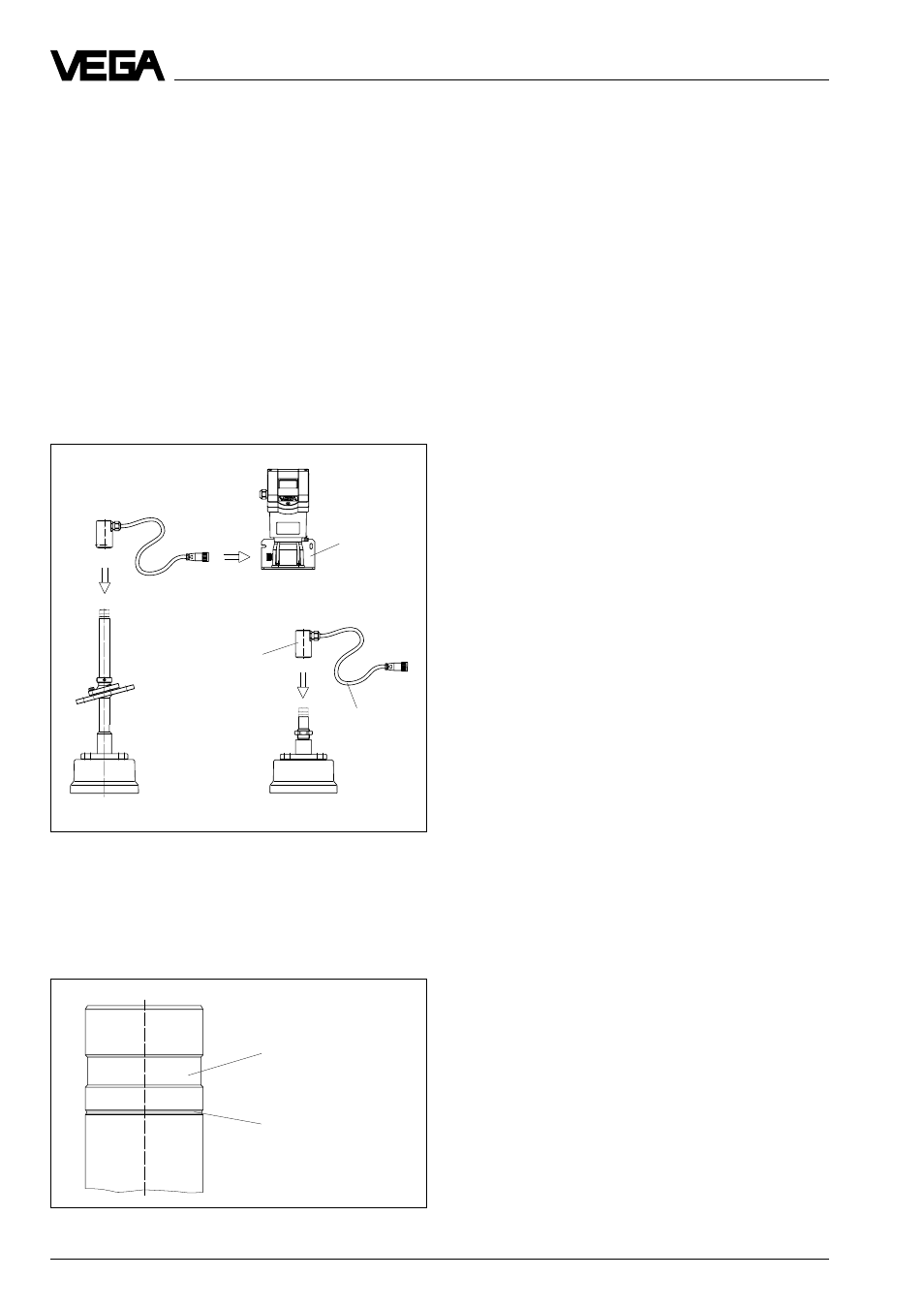

Подключающий
цилиндр
Кабель
звукового
преобразователя
Монтажная
скоба
Канавка для фиксации
винта
Монтажная канавка
(после монтажа не
должна быть видна)
Подключающий
цилиндр
Исполнение С и D
Датчики исполнения C и D поставляются
тремя частями (звуковой преобразова-
тель, электроника датчика и кабель зву-
кового преобразователя). Как в исполне-
нии В монтируйте сначала звуковой
преобразователь. Вы найдете на конце
трубы звукового преобразователя четы-
рехполюсный разъем. Ответная часть
разъема находится в подключающем ци-
линдре кабеля звукового преобразовате-
ля. Вставьте разъем подключающего
цилиндра в разъем трубы звукового пре-
образователя.
На конце трубы звукового преобразовате-
ля Вы увидите широкую и узкую канавку.
Широкая канавка служит для фиксации
подключающего цилиндра находящимся в
нем винтом. Узкая канавка служит для
маркировки монтажа.
Легкими колебательными движениями
толкайте подключающий цилиндр на тру-
бу звукового преобразователя до тех пор,
пока монтажная канавка больше не будет
видна.
Когда подключающий цилиндр закроет
монтажную канавку, зафиксируйте ци-
линдр двумя винтами. Используйте для
этого ключ с внутренним шестигранником
5 мм (Imbus).
Монтируйте электронику датчика на же-
лаемом месте. Электроника датчика нахо-
дится на монтажной скобе, так что она
может быть закреплена на ровной под-
ставке или на стене. Обратите внимание
на то, чтобы корпус электроники датчика
был закреплен так, чтобы выше корпуса
было достаточно свободного простран-
ства для открывания крышки.
В заключение вставьте разъем на другом
конце кабеля звукового преобразователя
в ответную часть разъема на корпусе
электроники.
Указание:
При прокладывании кабеля звукового
преобразователя следует избегать силь-
ных перегибов кабеля. Речь идет о специ-
альном кабеле, который в противном слу-
чае может быть поврежден.
Кроме того, обратите внимание на то,
чтобы кабель не был поврежден во время
работы. Через экранированные жилы
кабеля передается сигнал с напряжением
примерно 1 кВ, так что в Ех – областях
при повреждении кабеля может возник-
нуть опасность.
