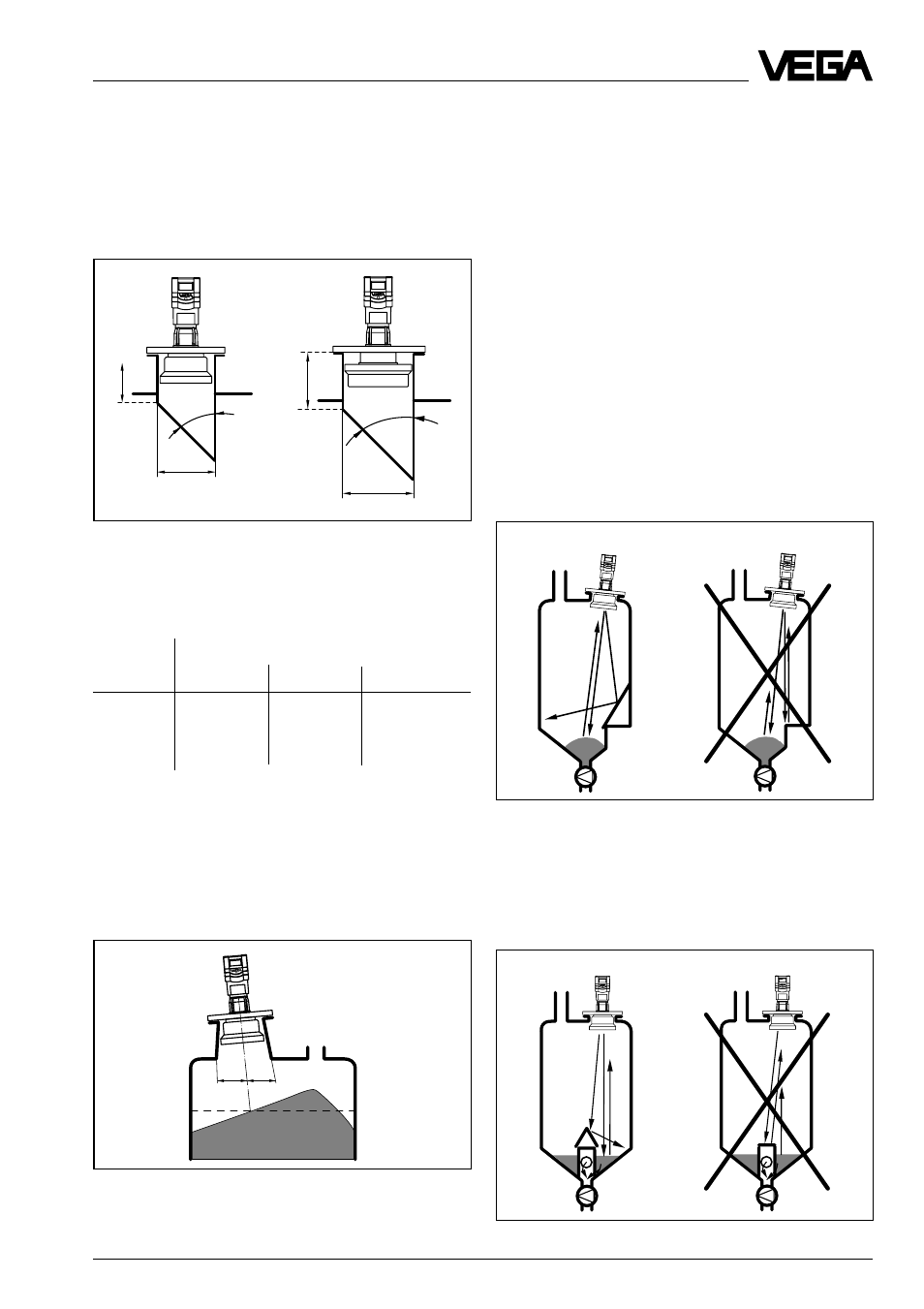

VEGASON 54K … 56K

35

Mонтаж и установка

Максимальная длина патрубка L в зависи-
мости от диаметра патрубка

Æ в мм

L в мм
Тип 54

Тип 55

Тип 56

200

400

– –

– –

250

500

500

500

300

– –

– –

600

Удлинение патрубка для сыпучих мате-
риалов
Предусмотрите при измерении сыпучих
материалов коническое удлинение патруб-
ка с половинным углом минимум 15

о

… 20

о

.

Удлинение патрубка, который не погружается в
заполняемый материал

ø

45˚

L

ø

45˚

L

Тип 54

Тип 55

Удлинение патрубка при сыпучих материалах

15˚ 15˚

4.6 Ложный эхо-сигнал

Место установки ультразвукового датчи-
ка должно быть выбрано так, чтобы ника-
кие встроенные конструкции или втекаю-
щие материалы не пересекались с ульт-
развуковым импульсом. Следующие при-
меры и указания покажут вам наиболее
частые проблемы измерения и помогут их
избежать.

Выступы резервуаров

Формы резервуаров с плоскими выступа-
ми могут сильно затруднять измерения из-
за сильного ложного эхо-сигнала. Экраны
над этими плоскими выступами рассеива-
ют ложный эхо-сигнал и гарантируют
надежное измерение.

Впускной коллектор, например, для сме-
шивания материала, с плоской обращен-
ной к датчику поверхностью закрывается
наклонным экраном. В результате ложный
сигнал рассеивается.

Выступы резервуара (впускная труба)

Правильно

Неправильно

Выступы резервуаров

Правильно

Неправильно

Выбирайте диаметр патрубка по возмож-
ности большим, а длину патрубка по воз-
можности маленькой. Обратите внимание
на то, чтобы отверстие патрубка не имело
задиров, чтобы сделать минимальным
ложный эхо-сигнал.
