4.3 Измерение жидкостей
Плоская крыша резервуара
На плоском резервуаре монтаж проводит-
ся в основном на очень коротком патруб-
ке (стандарта DIN). Базовой плоскостью
при варианте с фланцем является прибор-
ный фланец. Корпус датчика должен выс-
тупать за внутренний диаметр патрубка.

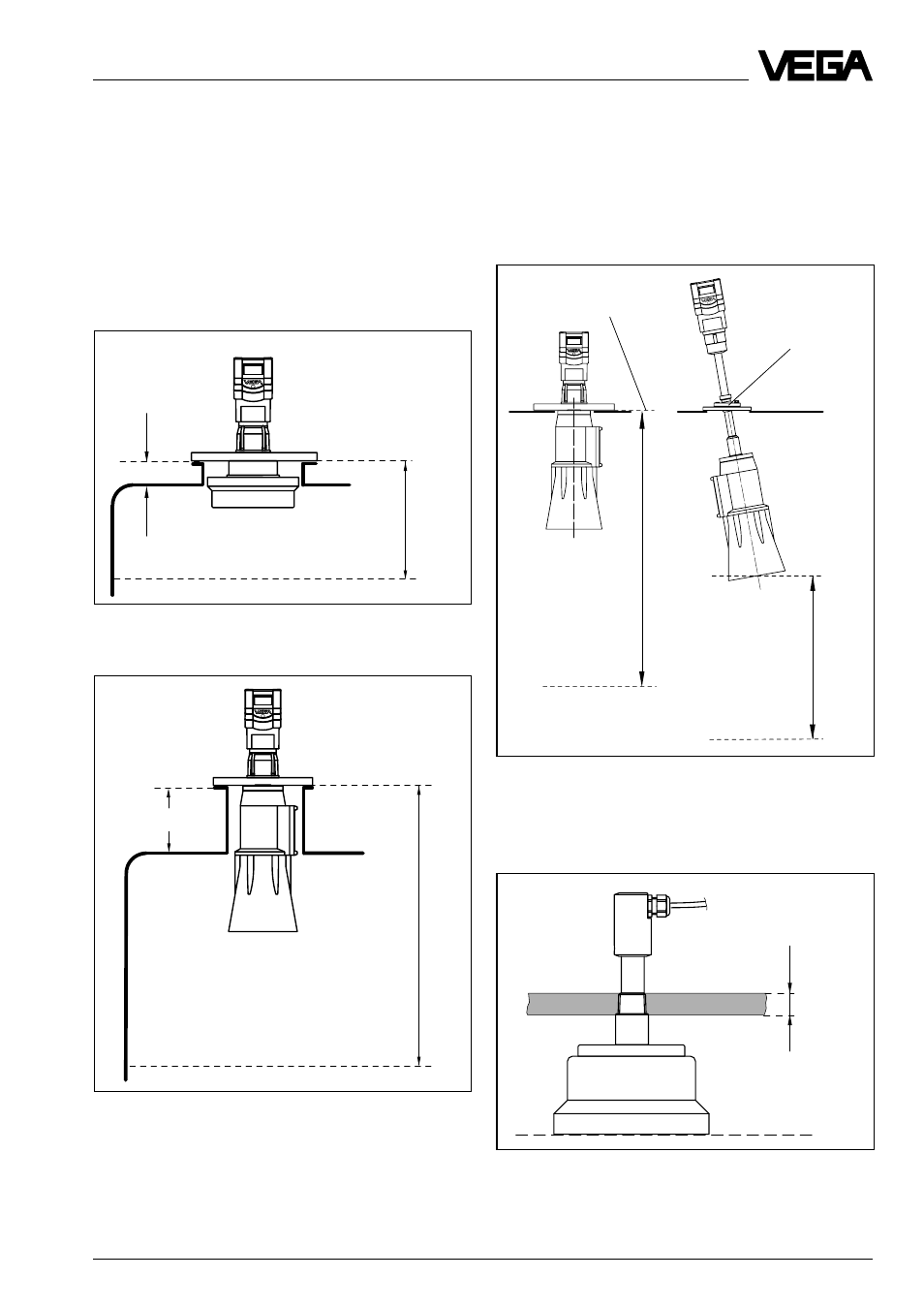

VEGASON 55, вариант с фланцем на очень корот-
ком DIN-патрубке
Базовая плоскость
Mонтаж и установка
min. расстояние
Тип 54: 1 м
Тип 55: 0,8 м
< 400 mm
VEGASON 56, вариант с фланцем на очень корот-
ком DIN-патрубке
Базовая плоскость
min. расстояние
1,8 м
Очень благоприятен монтаж непосред-
ственно на крыше резервуара. Круглое
отверстие в резервуаре достаточно для
того, чтобы закрепить датчик с фланцем
или в вариантах В и С с поворотным кре-
пежным устройством.
Варианты с фланцем и поворотным крепежным
устройством на плоской крыше резервуара
Базовая плоскость
Базовая
плоскость
< 60 mm
Монтаж звукового преобразователя с резьбой 1“
Базовая плоскость
min. измеряемое
расстояние 1,8 м
min. измеряемое
расстояние 1,4 м
Поворотное
крепежное
устройство
