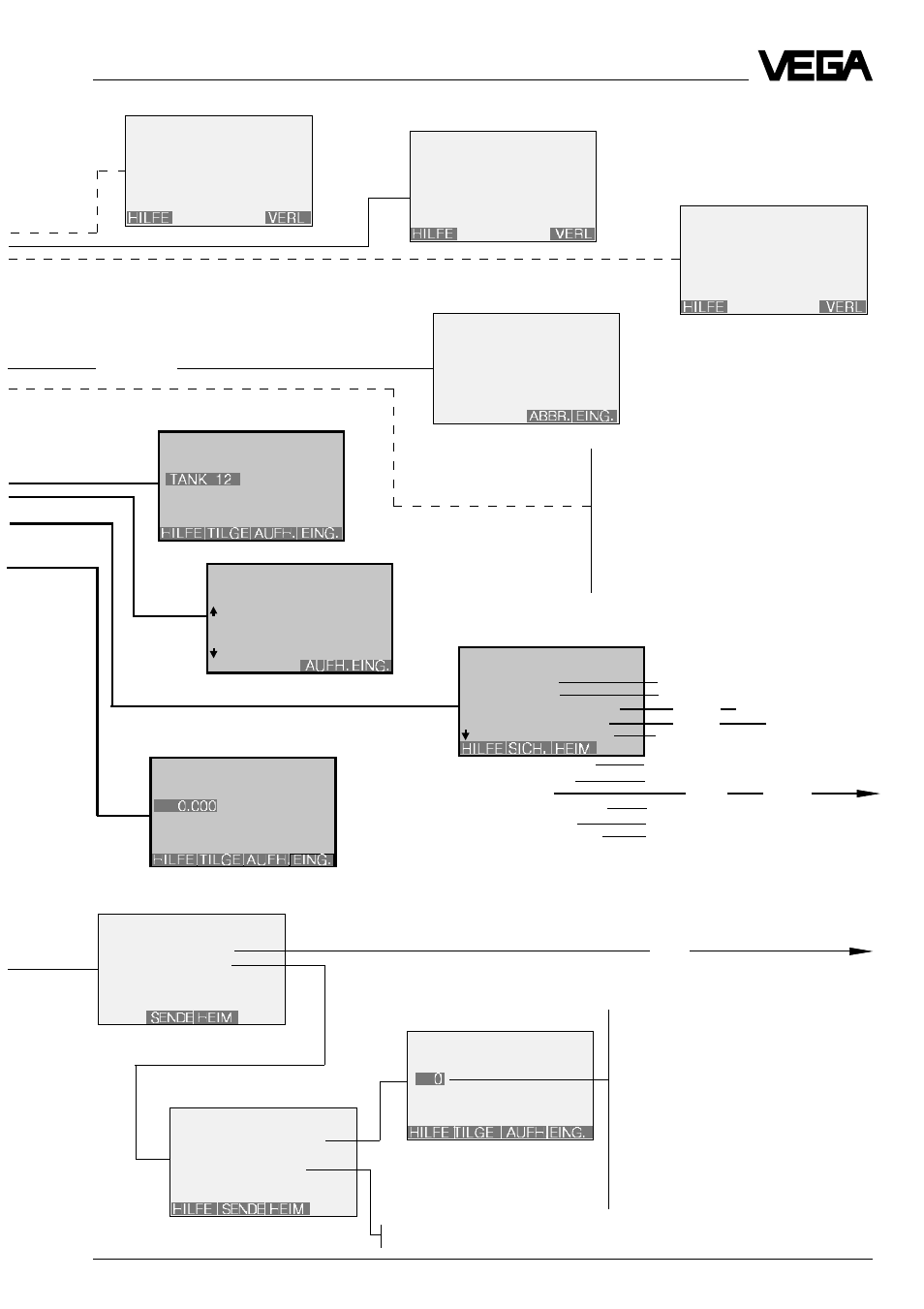

Запуск в работу - Настройка с карманной HART
®
- ЭВМ
Allgemein: SENSOR
PV
2.281 m
1.1.3
1.1.2
1.3.1
1.3.2
1.3.4
1.3.6
Allgemein: SENSOR
AA1
8.264 mA
6 Schreibgeschьtzt
7 Beschreibung
8 Nachricht
9 PV Sens. Seriennr.
Werknummer
Revisionsnummer
1.3.4.2
1.3.4.3
1.3.4.4
1.3.4.5
1.3.4.7
1.3.4.8
1.3.4.9
1.3.4.10
1.3.4.11
1.3.4.1
1.3.4.6
C
Allgemein: SENSOR
PV % Meßspanne
45.390 %
Allgemein: SENSOR
PV Dämpfung
0.000 s
s
Allgemein: SENSOR
Geräteinformation
1 Vertreiber
2 Gerätetyp
3 Gerätebezeichnung
4 Instr.kennzeichen
5 Datum
01/01/97
Allgemein: SENSOR
PV Sensoreinheit
m
m
bbl
in
cm
Allgemein: SENSOR
Instr.kennzeichen
SENSOR
1.2.2
Allgemein: SENSOR
Wert Analogausgang
wählen
1 4mA
2 20mA
3 anderer Wert
4 Ende
1.1.1
E
Allgemein: SENSOR
Zustand Ausgang
1 Analogausgang
2 HART Ausgang
1.4.3
1.4.3.2
Allgemein: SENSOR
HART Ausgang
1 Aufrufadresse
0
2 Anz. ben. Einleit. 0
3 Burst-Betriebsart
4 Burst-Option
1.4.3.2
Allgemein: SENSOR
Aufrufadresse
0
D
1.4.3.1
смотри
след.
страницу
Выключите
управление
Данные любых значений тока для
тестирования (имитация
измеряемой величины).
Смотри также окно меню 1.4.3.1.
на следующей странице.
Следующие окна меню не
поддерживаются датчиком. Накопление
здесь указанных данных невозможно.
Данные действительных “пустой” или
“полный” измеряемых величин введите,
пожалуйста, в окна меню 4.1 и 4.2.
Укажите в них измеряемое расстояние
при пустом резервуаре как начало
измерения и при полном резервуаре как
конец измерения.
серийный номер датчика
Off: датчик сообщает измеряемое значение только по запросу
On: датчик сообщает измеряемое значение без требования
подобно меню 1.3.1
смотри
след.
страницу
Датчик выдает кроме сигнала 4…20 мА
также цифровой сигнал уровня
заполнения (HART
®
):
• Если адрес ноль, то датчик
потребляет ток 4…20 мА, зависящий
от уровня заполнения и выдает
цифровой сигнал уровня заполнения
(HART
®
).
• Если адрес 1…15, то датчик также
выдает цифровой сигнал уровня
заполнения (HART
®
), но ток датчика
зафиксирован на 4 мА. Сигнал 4…20
мА таким образом не выдается.
