14

VEGASON 54K … 56K

-

+

4 … 20 mA

2

2

2

4

3

200

VEGADIS 50

1 )

Карманная
HART® - ЭВМ

VEGA-
CONNECT 2

(активный)

2)

Типы и варианты

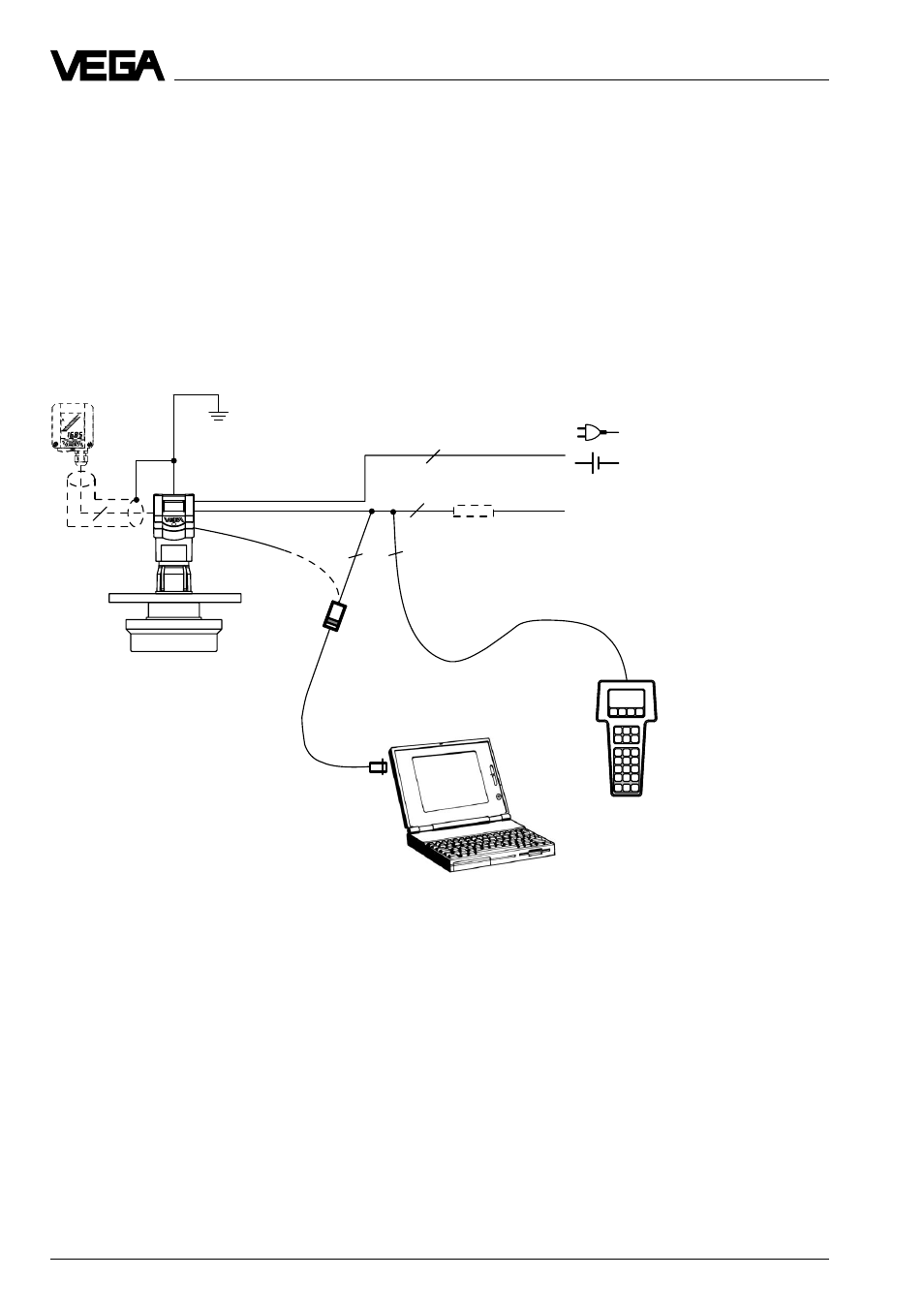

Измерительная система из VEGASON 54 К…56 К с любым устройством
анализа сигнала 4…20 мА

• Четырехпроводная схема, питание и выходной сигнал через два раздельных двух-

жильных провода.

• Выходной сигнал 4…20 мА активный.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором

(монтируемый на расстоянии до 25 м от датчика).

• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем MINICOM

(вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50).

• Максимальное сопротивление на сигнальном выходе (общее сопротивление) 500 Ом.

1)

Если сопротивление системы формирования

сигнала подключенной к 4…20 мА - выходному
сигналу меньше чем 200 Ом, то на время на-
стройки нужно подключить в соединяющий про-
вод сопротивление от 250 Ом до 350 Ом.

Цифровой регулировочный сигнал был бы сильно
ослаблен или коротко замкнут из-за слишком
маленького входного сопротивления подключен-
ной системы формирования сигнала, так что
цифровое соединение с ПЭВМ больше бы не га-
рантировалось.

2)

4…20 мА активный означает, что датчик выда-
ет в зависимости от уровня наполнения ток
4…20 мА (источник). Датчик представляет со-
бой с электрической точки зрения по отноше-
нию к системе формирования сигнала (напри-
мер, индикатор) источник тока.
