60
VEGASON 54K … 56K
2
4
-
+
ESC
OK
Tank 1
m (d)
12.345
-
+
ESC
OK
Tank 1
m (d)
12.345
4 ... 20 mA
Запуск в работу

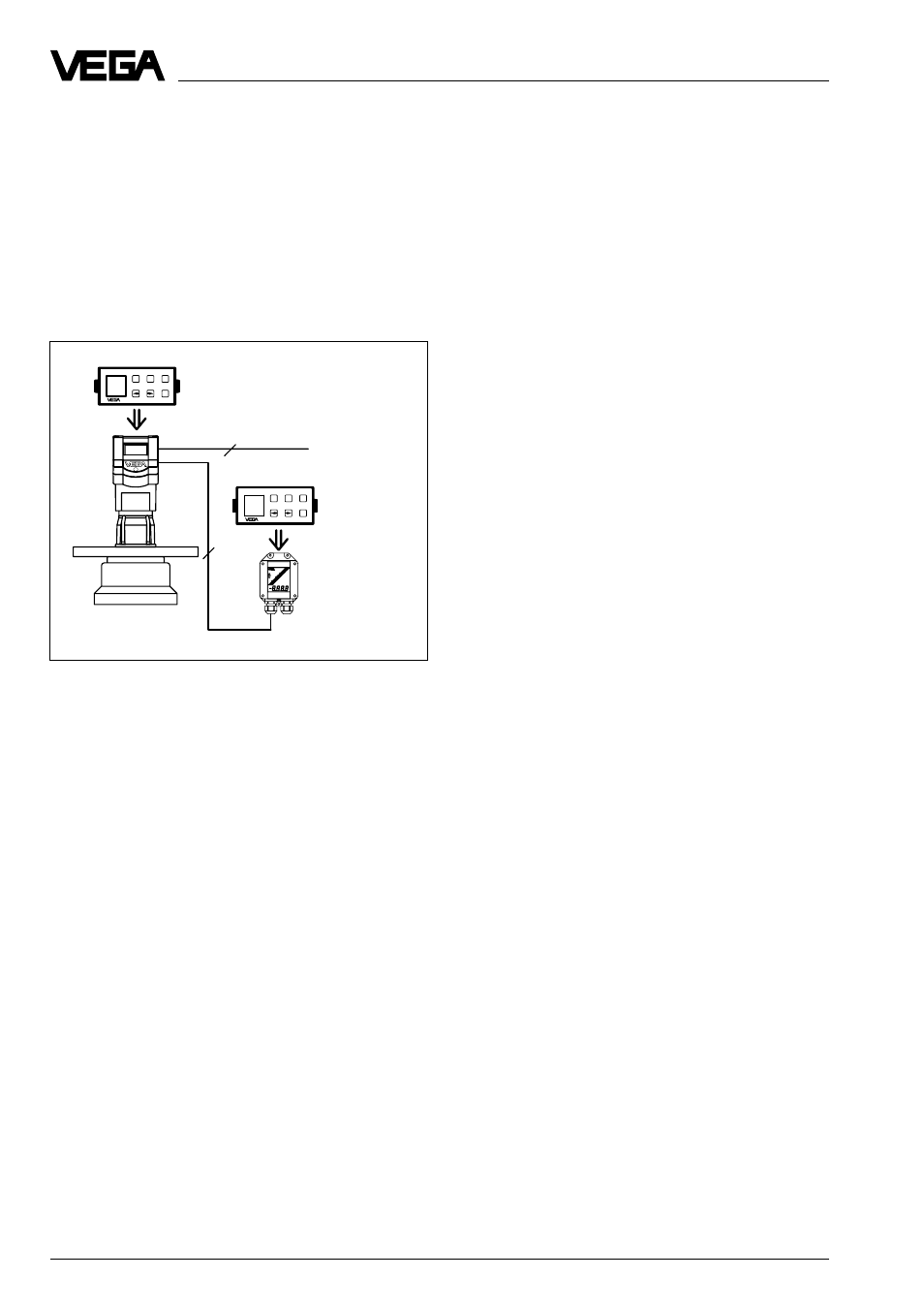

6.3 Настройка с регулировочным
модулем MINICOM
Точно также как с ПЭВМ, датчик может
настраиваться маленьким съемным регу-
лировочным модулем MINICOM. Для этого
регулировочный модуль подключается к
датчику или к внешнему индикаторному
устройству (варианты).
При настройке с регулировочным модулем
точно также используются все варианты
настройки, как и с ПЭВМ и обслуживаю-
щей программой VVO. Настройка с MINI-
COM отличается только способом, но не
функциональностью.
Вы осуществляете все шаги по настройке
с помощью 6 кнопок регулировочного
модуля. Маленький дисплей показывает
Вам наряду с измеряемой величиной ко-
роткие сообщения о пунктах меню или о
числовом значении параметров меню.
Количество информации маленького дисп-
лея, однако, не сравнимо с обслуживаю-
щей программой VVO, но Вы легко сориен-
тируетесь и сможете быстро проводить
настройку непосредственно с маленьким
MINICOM.
Коды ошибок:
E013
Отсутствует значение измерения
- датчик в фазе запуска
- потеря полезного эхо
E017
Интервал регулировки слишком
маленький
E036
Сбой в программе датчика
- датчик должен быть заново
запрограммирован (сервис)
- сообщение об ошибке появляет-
ся также непосредственно во
время программирования
Е040
Ошибка аппаратуры, дефект дат-
чика
Этапы настройки
На стр. 64 и 65 Вы найдете комплексный
план меню регулировочного модуля MINI-
COM.
Запускайте датчик в работу в следующей
последовательности:
1. Измерение в газах
2. Рабочий диапазон.
3. Настройка.
4. Формирование сигнала
5. Условия измерения.
6. Запоминание ложного эхо-сигнала (необ-
ходимо только тогда, когда в процессе
работы датчик дает неправильные по-
казания)
7. Индикация полезного и шумового уров-
ня.
8. Выходы.
Ниже Вы найдете короткие пояснения к
пунктам запуска 1…8.
1. Измерение в газах
Ввод данных необходим только тогда,
когда происходит измерение в газах, отли-
чающихся от воздуха (СО
2
, Не и др.). При
измерении в газах Вы измеряете расстоя-
ние от датчика до поверхности заполняе-
мого материала и вводите его в пункте
меню “Messung in Gasen”. Таким образом,
датчик может учитывать меняющуюся
скорость звука в газах по сравнению с
воздухом и выдавать корректный уровень
заполнения.
