Инструкция по эксплуатации VEGA VEGASON 54K…56K
Страница 52
52
VEGASON 54K … 56K
Запуск в работу - Настройка с ПЭВМ
Предварительно настраивается линейная
зависимость между процентным значени-
ем уровня заполнения и процентным зна-
чением заполняемого объема. Вы можете
наряду с двумя описанными линеаризиро-
ванными кривыми “Liegender Rundtank”
(лежащий цилиндрический резервуар) и
“Kugeltank”(сферический резервуар) за-
дать также несколько “Frei programmier-
bare Kurve” (свободно программируемые
кривые). Линейная означает, что зависи-
мость между процентной величиной объе-
ма заполнения и величиной высоты запол-
нения является линейной.
Свободно программируемые линеари-
зированные кривые
• Для того, чтобы задать собственную
геометрию резервуара или свободно
программируемую кривую заполнения,
нажмите на кнопку выбора “Frei
programmierbare Linearisierungskurve”.
• Нажмите на “Editieren”.

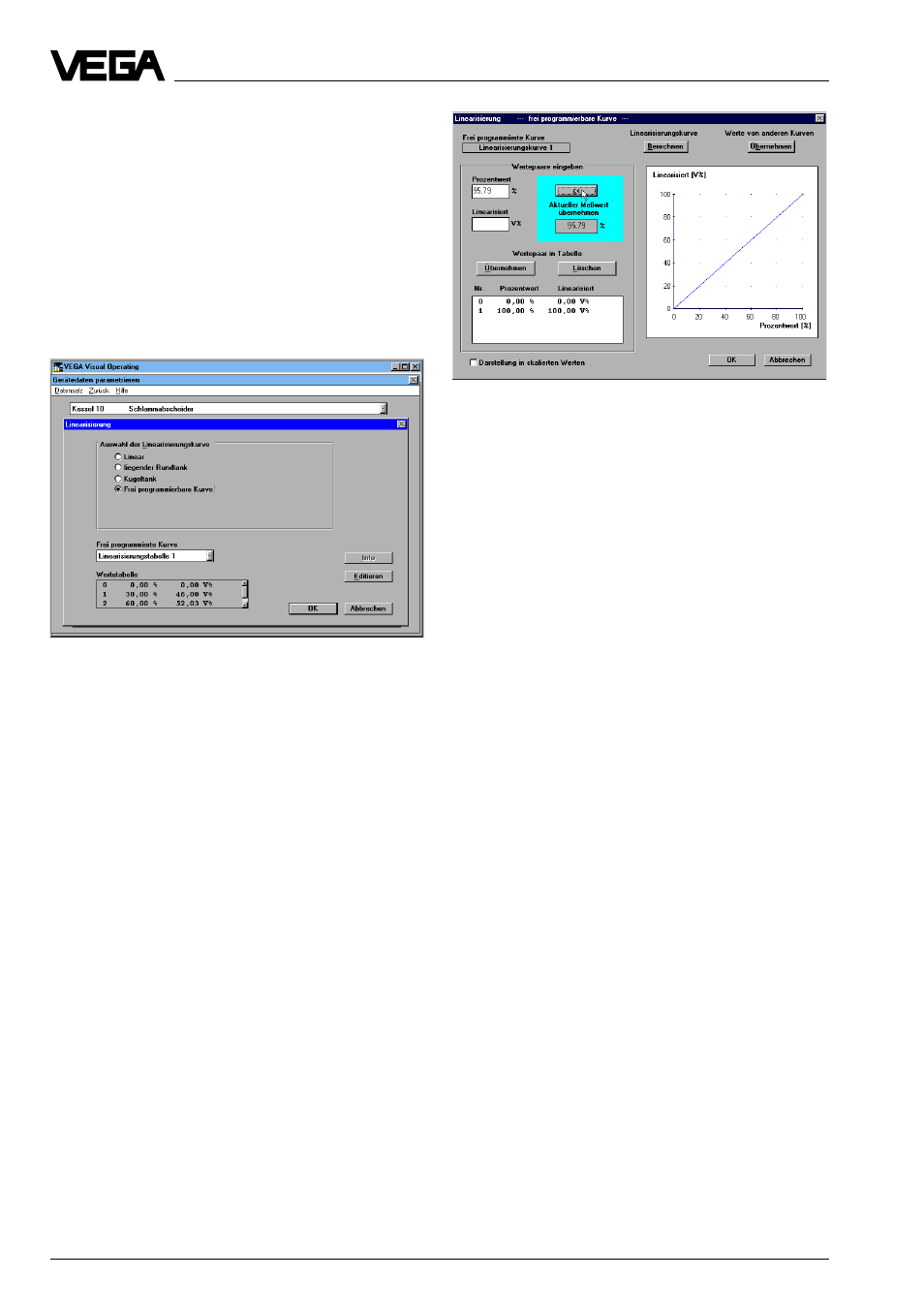

Линеаризация
Если в вашем резервуаре существует
другая, а не линейная зависимость между
уровнем заполнения и заполняемым коли-
чеством, то выберите в окне меню
“Auswertung” пункт меню “Linearisierung”.
• Нажмите на “Linearisierung”.
Открывается окно меню “Linearisierung”.
Свободно программируемая линеаризиро-
ванная кривая образуется опорными точ-
ками, так называемыми парами значений.
Пара значений состоит из “Linearisiert” и
“Prozentwert”. Процентное значение ука-
зывает значение настроенного интервала
измерения в процентах. Линеаризация
указывает процентный объем резервуара
при определенном процентном значении
уровня заполнения.
В поле “Aktuellen Meßwert ьbernehmen” Вам
будет показан действительный уровень
заполнения в процентах от установленно-
го интервала измерения. Интервал изме-
рения Вы настроили при регулировке min./
max. В нашем примере интервал измере-
ния составляет 4,58 м и находится в диа-
пазоне от 5,85 м (пусто) до 1,27 м (полно),
см. рисунок.
Дистанция измерения 5,85 м соответству-
ет, таким образом, 0 % уровню заполне-
ния. Дистанция измерения 1,27 м соответ-
ствует, таким образом, 100 % уровню
заполнения. Интервал измерения состав-
ляет 4, 58 м (5,85 м – 1,27 м = 4,58 м).
Процентное значение в 95,79 % означает,
что от настроенного интервала измерения
(4,58 м) достигнуто только 4,387 м:
4,58 • 0,9579 = 4,387 м.
Дистанция (расстояние до заполняемого
материала), которое выдает датчик, если
Вы выбрали как выдаваемую величину
„Distanz“, составляет:
5,85 – (4,58 • 0,9579) = 1,463 м.
