VEGASON 54K … 56K
Запуск в работу

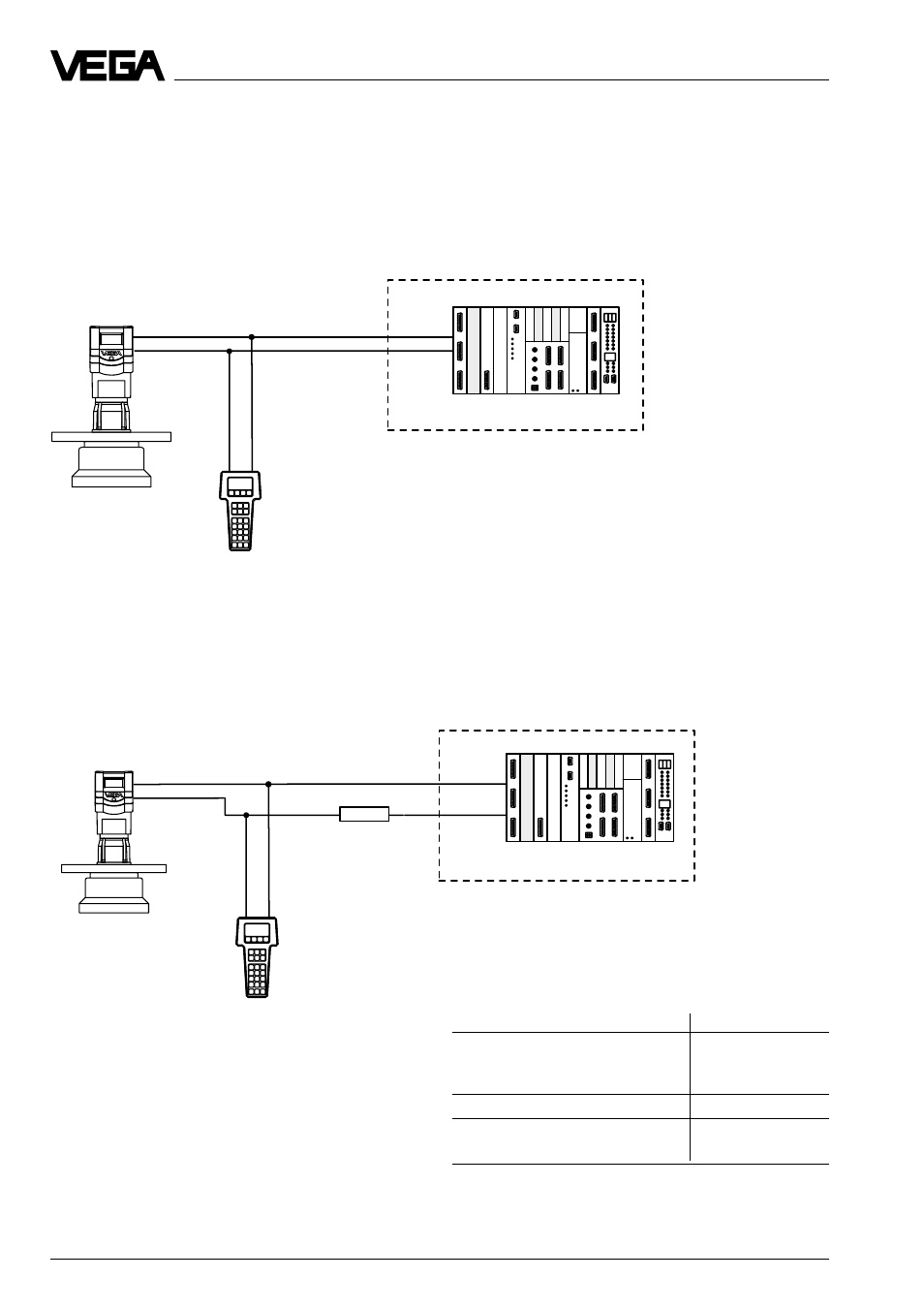

Ri > 250
Ω
250
Ω
Ri < 250
Ω
6.4Настройка с карманной HART
®
- ЭВМ
С каждой карманной HART
®
-ЭВМ Вы мо-
жете запускать в работу ультразвуковые
датчики VEGASON серии 50 К, как и все
другие HART®- способные датчики. Специ-
альное DDD (Data-Device-Description) не
является необходимым.
Подключите карманную HART
®
- ЭВМ
просто к сигнальному проводу датчика,
после того как Вы подключили датчик к
питающему напряжению.
Обратите внимание:
Если сопротивление источника питания
меньше чем 250 Ом, то нужно для на-
стройки включить в сигнальный/подклю-
чающий провод сопротивление.
Цифровые регулировочные и коммуника-
ционные сигналы при слишком маленьком
сопротивлении питающего источника тока
или системы формирования сигнала прак-
тически коротко замыкаются, так что
связь датчика не была бы надежной.
Подключение к устройству формиро-
вания сигнала VEGA
Если Вы подключаете HART
®
способный
датчик к устройству формирования сигна-
ла VEGA, то Вы должны для продолжи-
тельной HART
®
- настройки подключить
датчик через сопротивление согласно
следующей таблице. Для того, чтобы вме-
сте с внутренним сопротивлением прибора
обеспечить необходимую для HART
®
-при-
бора величину 250 Ом.
Устр. форм-ия сигнала VEGA
Rx
VEGADIS 371
дополнительное
сопротивление
не требуется
VEGAMET 643
150 … 200 Ом
VEGAMET 513 S1, 514 S2
515 S1, VEGALOG EA-карта
100 … 150 Ом
