Инструкция по эксплуатации VEGA VEGASON 54K…56K
Страница 54
54
VEGASON 54K … 56K
Запуск в работу - Настройка с ПЭВМ
Расчет линеаризированной кривой
(в примере расчет резервуара в литрах)
В окне меню “Linearisierung — frei
programmierbare Kurve —“ Вы можете
запустить программу расчета резервуара.
С помощью программы расчета резервуа-
ра Вы сможете на основе размеров резер-
вуара по Вашим схемам индивидуально
рассчитать объем заполнения в зависимо-
сти от высоты заполнения. Рассчитанная
таким образом кривая избавляет Вас от
подсчета в литрах, и Ваш датчик может
выдавать заполняемый объем как функ-
цию высоты заполнения.

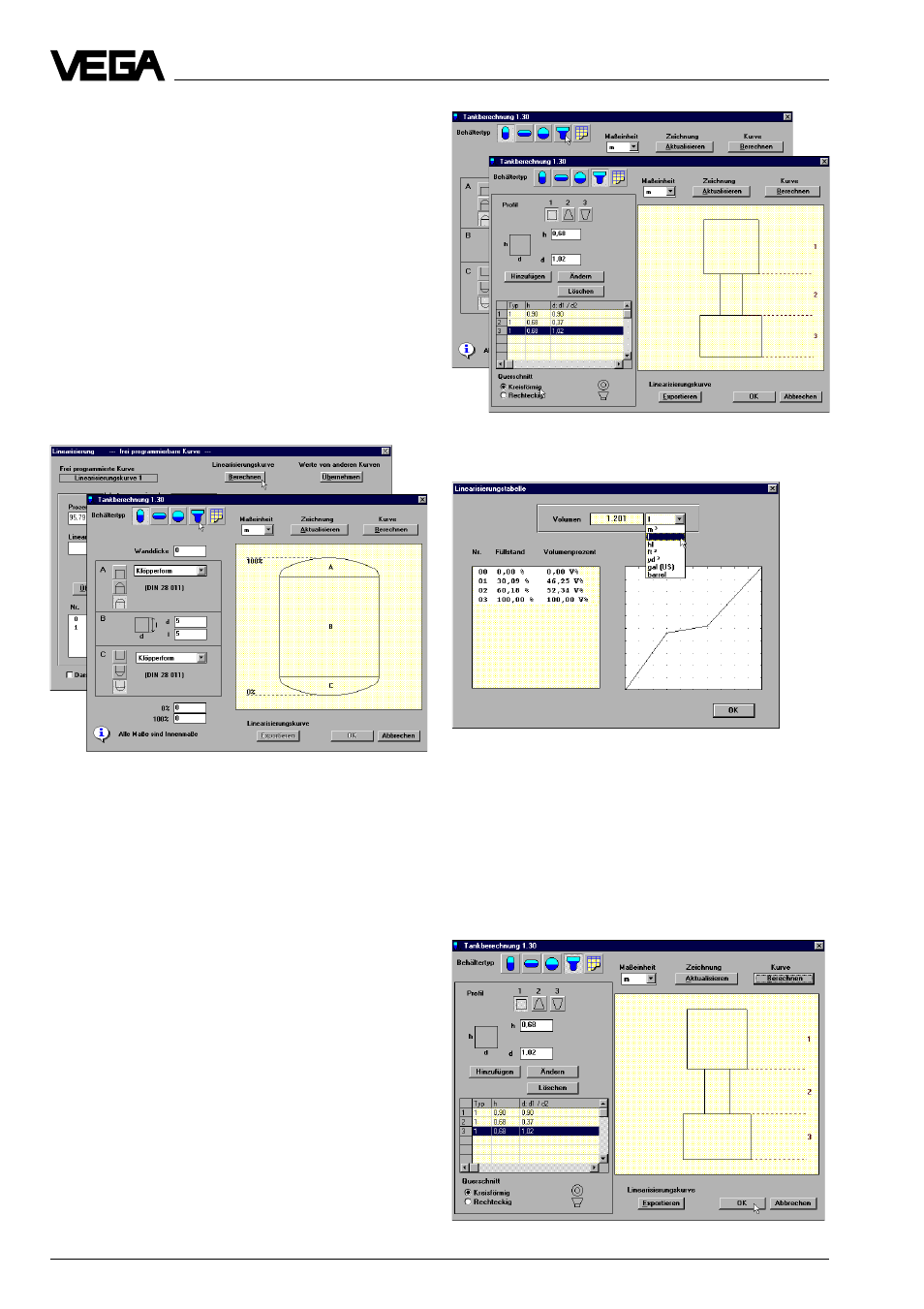

• Нажмите на “Berechnen“.
Открывается программа расчета резерву-
ара. Наверху слева выберите тип резерву-
ара (стоящий цилиндрический резервуар,
лежащий цилиндрический резервуар,
круглый, любая форма резервуара или
матрица). Если Вы выбираете матрицу,
можете ввести свободно программируе-
мую линеаризированную кривую на осно-
ве опорных точек. Ввод соответствует
вводу пар значений (опорных точек), как
описано выше.В следующем примере про-
грамма расчета резервуара высчитывает
линеаризированную кривую резервуара,
который соответствует резервуару из
предыдущего примера расчета в литрах.
• Нажмите на любую форму резервуара и
выберите три круглых сегмента резер-
вуара с размерами 0,9 м • 0,9 м (высота
на диаметр), 0,68 м • 0,37 м и 0,68 м
•1,02 м (это форма резервуара соответ-
ствует форме резервуара из примера
расчета в литрах).
• Нажмите на “Berechnen“.
После короткого времени расчета индици-
руется уровень заполнения в процентах
от интервала измерения и соответствую-
щие проценты объема. Рассчитанная кри-
вая выдает это соотношение в виде диаг-
раммы.
• Покиньте таблицу линеаризации, нажав
“OK”.
