Настройка с помощью регулировочного модуля minicom, Настройка с карманной hart®-эвм, Описание прибора – Инструкция по эксплуатации VEGA VEGASON 54K…56K
Страница 10: 4 ma
10
VEGASON 54K … 56K
2
4
-
+
ESC
OK
Tank 1
m (d)
12.345
-
+
ESC
OK
Tank 1
m (d)
12.345
4 ... 20 mA
Описание прибора
2
2
4 ... 20 mA
20 ... 72 V DC

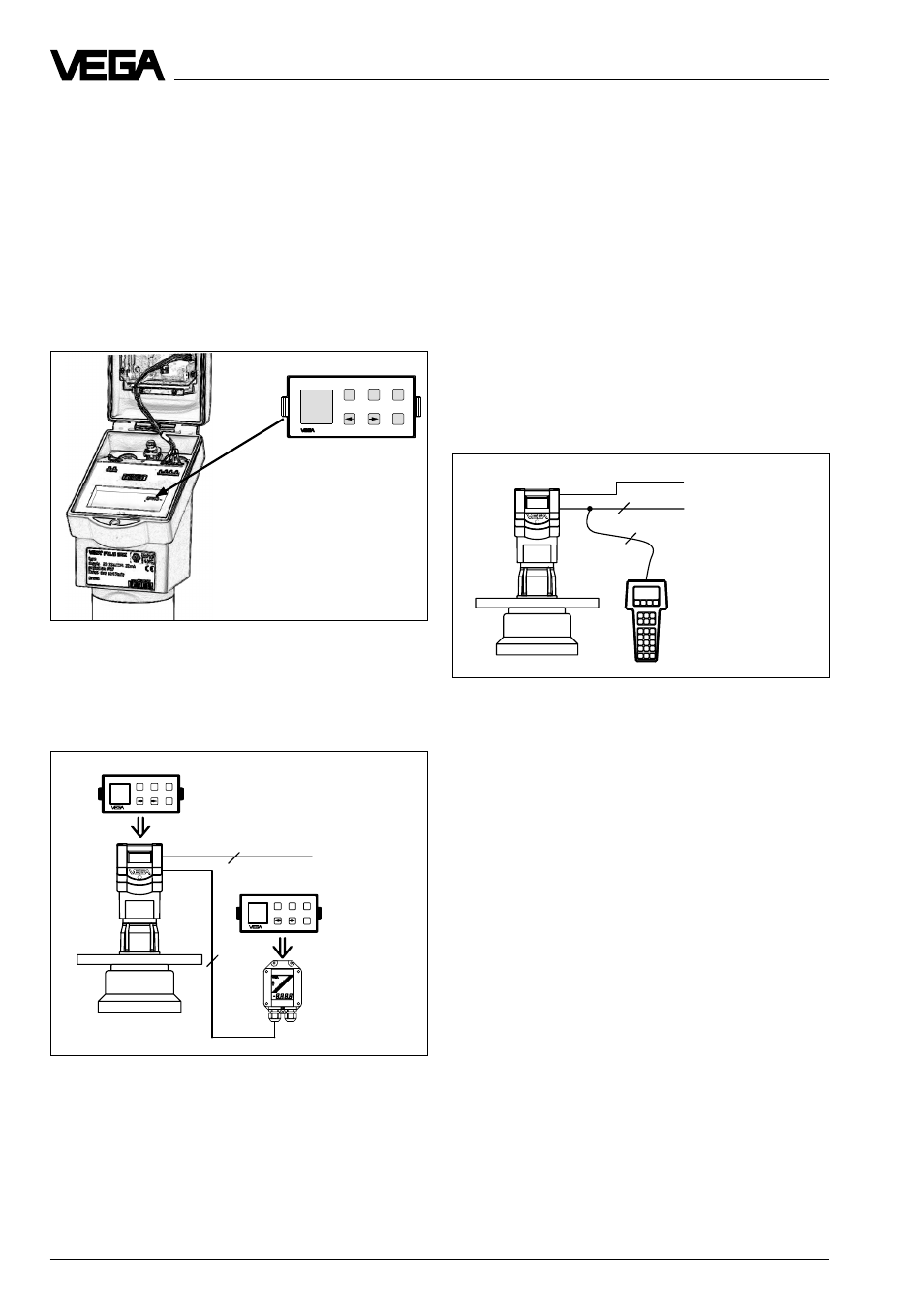

Карманная HART® - ЭВМ, подключенная к линии
сигнала 4 … 20 мA
Настройка со съемным регулировочным модулем в
ультразвуковом датчике или внешнем индикаторе
VEGADIS 50
Карманная HART®
- ЭВМ
Съемный регулировочный модуль MINICOM
-
+
ESC
OK
Tank 1
m (d)
12.345
Настройка с помощью
регулировочного модуля MINICOM
С помощью маленького (3,2 см х 6,7 см)
6-кнопочного регулировочного модуля с
дисплеем Вы осуществляете настройку в
простом текстовом диалоге. Регулировоч-
ный модуль к тому же может устанавли-
ваться в ультразвуковой датчик или во
внешний индикатор и сниматься с них.
Регулировочный модуль легко снимается,
и никто посторонний не может изменить
настройку датчика.
Настройка с карманной HART®-ЭВМ
Наряду с ПЭВМ и регулировочным моду-
лем MINICOM датчики могут также на-
страиваться с помощью карманной
HART®- ЭВМ. Специальные DDD (Date-
Device-Description) не являются необходи-
мыми, так что датчики могут обслужи-
ваться стандартным меню карманной
HART®- ЭВМ.
Для настройки необходимо подключить
карманную HART®- ЭВМ в любом месте
линии выходного сигнала 4...20 мА или к
соединительным клеммам датчика.
