34 VEGASON 54K … 56K
4.5 Удлинение патрубка
Ультразвуковой датчик имеет минималь-
ное измеряемое расстояние до жидкости
или насыпного материала. Это минималь-
ное расстояние Вы должны учитывать при
проектировании. В виде исключения, воз-
можно достичь требуемого минимального
расстояния и, таким образом, желаемой
высоты заполнения с помощью удлинения
патрубка. Однако, удлинение патрубка по-
вышает на его выходе уровень шума ульт-
развукового сигнала и может существенно
помешать измерению. Поэтому удлинение
патрубка предусматривайте лишь тогда,
когда другие возможности исключены, и
проводите его описанным ниже способом.
Удлинение патрубка для жидкости
Снимайте фаску и зачищайте косой срез
патрубка очень тщательно и обратите
внимание на гладкость внутренней стенки
патрубка. Патрубок нельзя погружать в
наполняемый материал, если на него могут
налипнуть загрязнения и остатки заполня-
емого материала.
При измерении заполняемого материала,
который не вызывает налипания, удлинен-
ный патрубок в виде измерительной тру-
бы может на длительное время погру-
жаться в заполняемый материал.
Ультразвуковое измерение происходит
тогда исключительно в измерительной
трубе и работает очень хорошо, не завися
от внутренних конструкций резервуара
(смотри “Насосные шахты”).

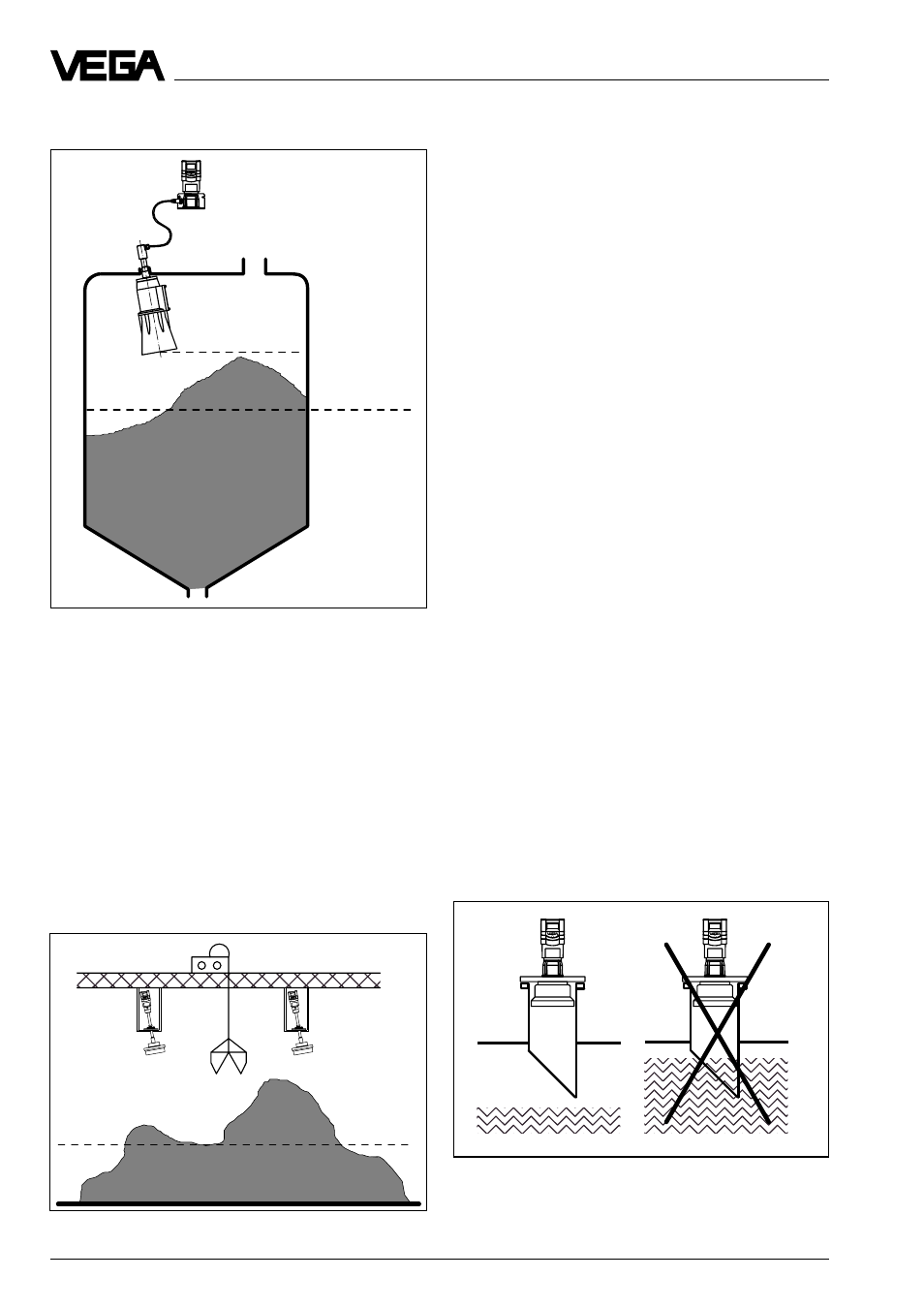

При налипаемом заполняемом материале патрубок
не должен погружаться в заполняемый материал
(VEGASON 54)
VEGASON 56 с резьбовым патрубком 1“
Базовая
плоскость
Min. расстояние
Mонтаж и установка
Резьбовой патрубок
Ось патрубка должна указывать на по-
верхность заполняемого материала. Бла-
гоприятнее использование вариантов с
поворотным крепежным устройством (тип
В, С)
Насыпные кучи
Большие насыпные кучи вы измеряете
несколькими приборами, которые могут
быть закреплены, например, на балке
крана. При насыпных конусах имеет
смысл направлять датчики на плоскость
сыпучего материала.
Звуковые преобразователи на балке крана над
насыпной кучей
