VEGASON 54K … 56K
15
4 … 20 mA
2
2
2
2
3
4
-
+
Карманная
HART® - ЭВМ
VEGA-
CONNECT
2
Типы и варианты
1 )
VEGADIS 50
активный
2 )
DCS
пассивный
3)

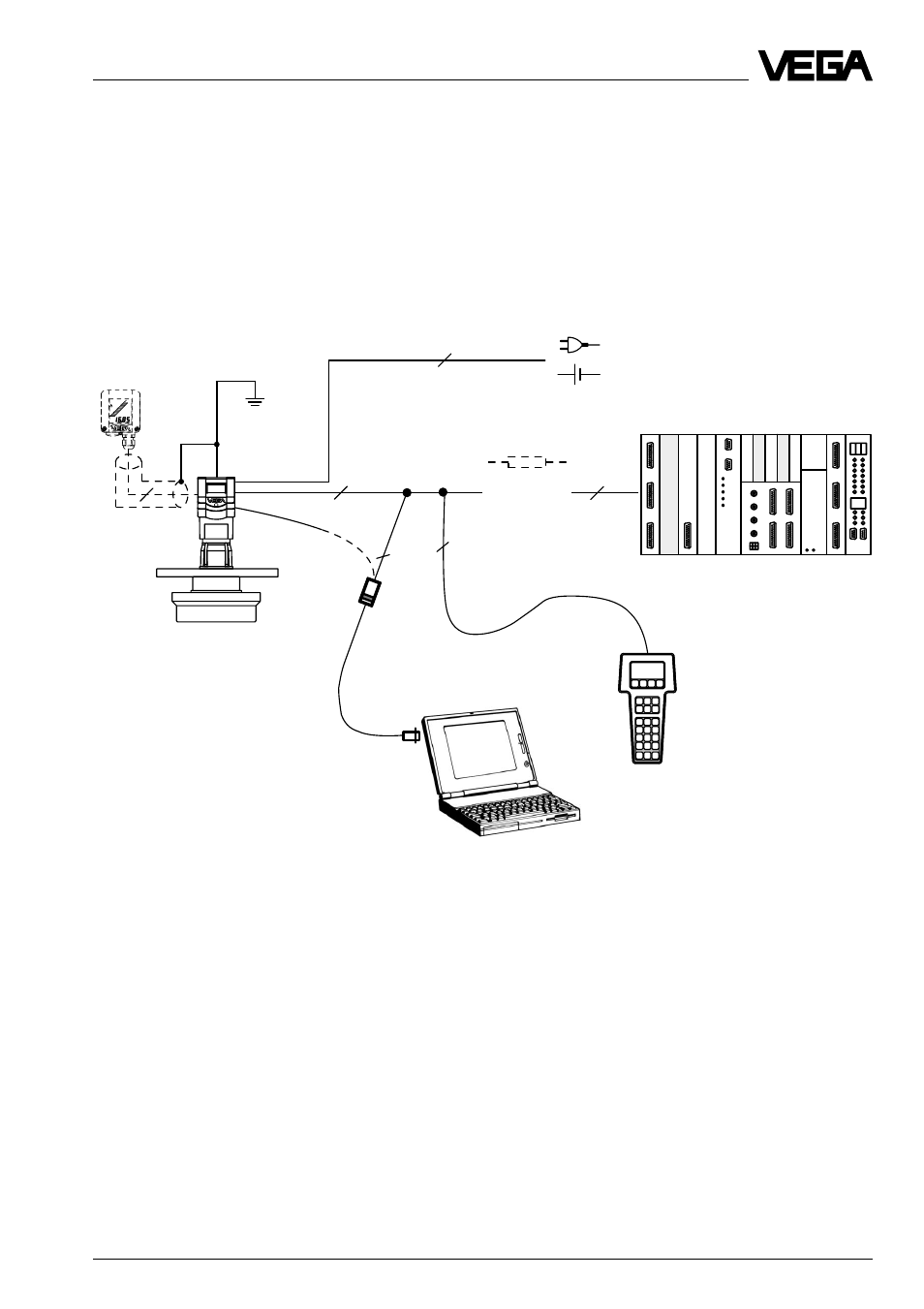

Измерительная система из VEGASON 54 К…56 К с DCS
• Выходной сигнал 4…20 мА активный.
• Индикатор измеряемой величины, встроенный в датчик.
• Вариант внешнего индикаторного устройства (монтируется на расстояние до 25 м от
датчика в Ех-области) с цифровой и аналоговой индикацией.
• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем (вставляет-
ся в датчик или во внешнее индикаторное устройство).
1)
Если сопротивление системы формирования
сигнала подключенной к 4…20 мА - выходному
сигналу меньше чем 200 Ом, то на время на-
стройки нужно подключить в соединяющий про-
вод сопротивление от 250 Ом до 350 Ом.
Цифровой регулировочный сигнал был бы сильно
ослаблен или коротко замкнут из-за слишком
маленького входного сопротивления подключен-
ной системы формирования сигнала, так что
цифровое соединение с ПЭВМ больше бы не га-
рантировалось.
2)
4…20 мА активный означает, что датчик выда-
ет в зависимости от уровня наполнения ток
4…20 мА (источник). Датчик представляет со-
бой с электрической точки зрения по отноше-
нию к системе формирования сигнала (напри-
мер, индикатор) источник тока.
3)
4…20 мА пассивный означает, что датчик в за-
висимости от уровня наполнения потребляет
ток от 4…20 мА. Датчик представляет собой с
электрической точки зрения изменяющееся со-
противление (потребитель) от DCS.
