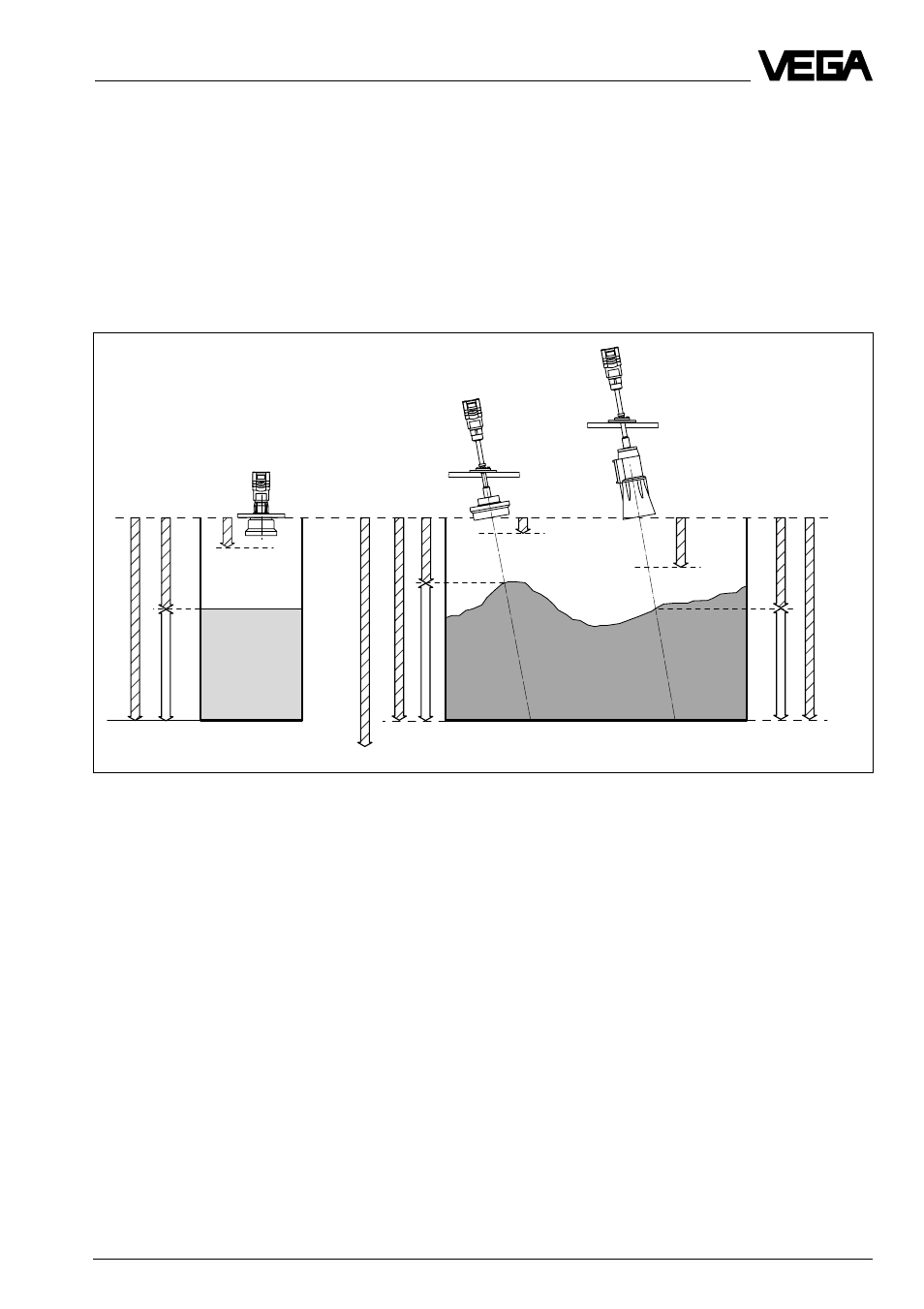

Min. расстояние, max. диапазон измерения, интервал измерения и базовая плоскость.
max. измеряемое расстояние 25 м(тип 54), 45 м(тип 55), 70 м(тип 56)
Mонтаж и установка
Интервал
измерения
min. измеряемое
расстояние 1,0 м
min. измеряемое
расстояние 0,8 м
Базовая плоскость
max.
диапазон
измерения
0
%
100
%
Интервал
измерения
0
%
100
%
Интервал
измерения
0
%
100
%
min. измеряемое
расстояние 1,4 м
Базовая плоскость
4.2 Общие указания по установке
Диапазон измерения
Вы выбираете свой прибор, кроме других
критериев, по необходимому Вам диапа-
зону измерения. Базовой плоскостью для
минимального и максимального расстоя-
ния до жидкости или сыпучих материалов
является конец звукового преобразовате-
ля или у приборов с фланцем – фланец
(исполнение А). Обратите внимание на
сведения о базовой плоскости в главе “3.2
Размеры”. Максимальное заполнение зави-
сит от допустимого минимального рассто-
яния и места монтажа.
Ширина акустического луча и
ложный эхо - сигнал
Ультразвуковые импульсы фокусируются
ультразвуковым преобразователем. Им-
пульсы покидают звуковой преобразова-
тель подобно лучу света прожектора в
форме конуса. Ширина луча на уровне
мощности звука 3 дБ составляет 4
о
(VEGASON 54), 5
о
(VEGASON 55) и 6
о
(VEGASON 56).
Каждый предмет в этом конусе вызывает
ложный эхо-сигнал. Особенно на первых
метрах конуса сильные ложные эхо-сиг-
налы вызывают трубы, опоры резервуара
или другие встроенные конструкции. Так,
например, на расстоянии 6 м ложный эхо-
сигнал от опоры резервуара в 9 раз боль-
ше чем на расстоянии 18 м.
Энергия ультразвукового импульса при
удаленной мешающей поверхности рас-
пределяется на большую площадь, так
что отраженный от нее ложный эхо-сигнал
слабее и таким образом менее критичен,
чем в близких областях.
Кроме того, обратите внимание по возмож-
ности на вертикальное направление оси
датчика к поверхности заполняемого
вещества и избегайте, если возможно,
попадания внутренних конструкций резер-
вуаров, например, труб и распорок в 100%
область излучаемого конуса.
Последующие изображения ультразвуко-
вого конуса сильно упрощены и представ-
ляют только главные лепестки звуковой
диаграммы. Фактически существует еще
множество побочных лепестков.
