VEGASON 54K … 56K
Открытый резервуар
Min.
измеряемое
расстояние
Выпуклая крыша резервуара
На выпуклых крышах резервуаров монти-
руйте, пожалуйста, прибор не в середине
резервуара, а примерно на расстоянии 1/2
радиуса резервуара от середины. Выпук-
лые крыши резервуаров влияют на ульт-
развуковые импульсы как параболическое
зеркало. Если преобразователь звука
находится в самом центре этой параболи-
ческой крыши резервуара, то он особенно
сильно воспринимает все ложные эхо-
сигналы.
Mонтаж и установка
Базовая
плоскость
< 100 mm

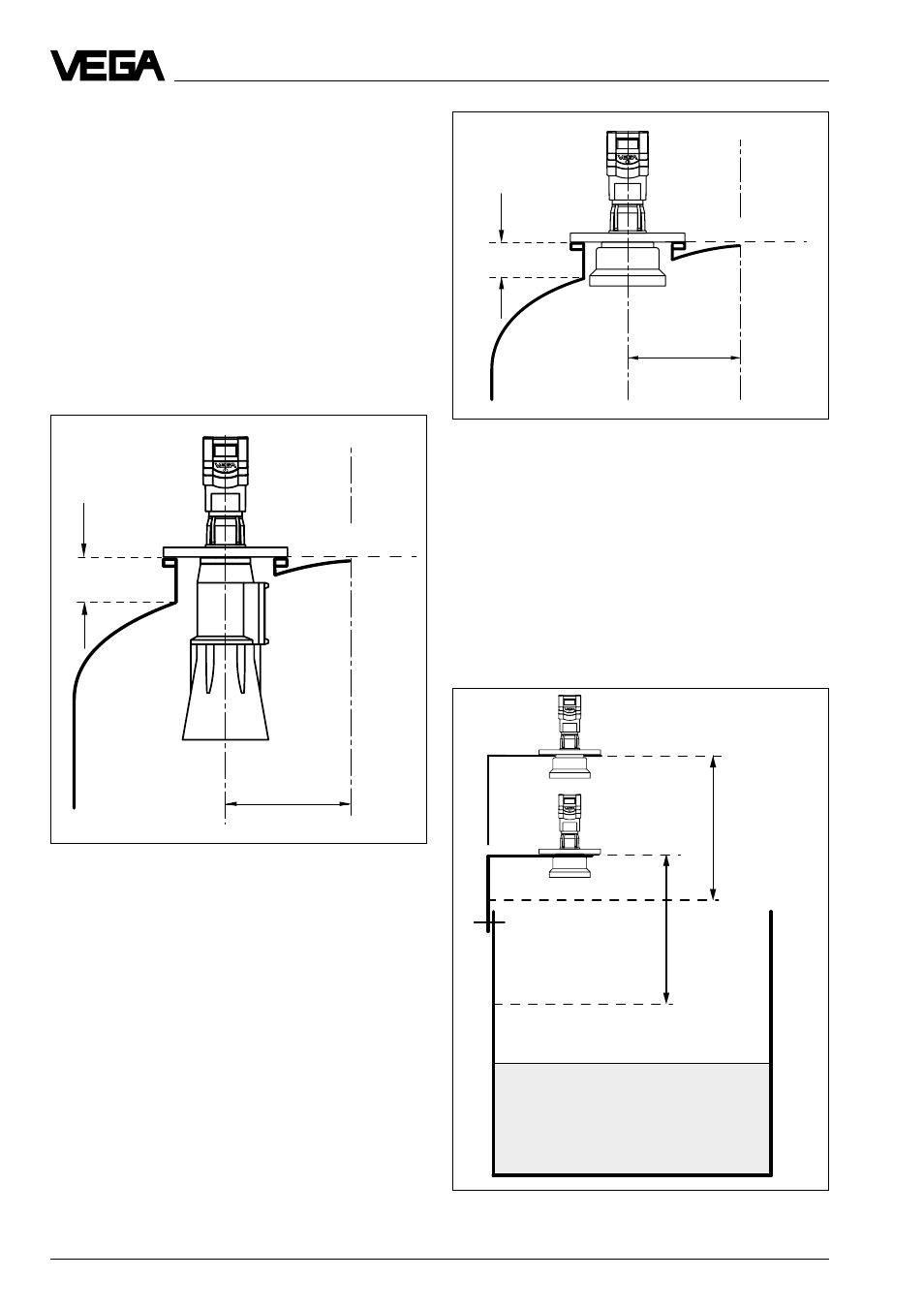

VEGASON 54 на выпуклой крыше резервуара,
схема годится также для VEGASON 55
Базовая
плоскость
1
/
2
радиуса резервуара
< 400 mm
VEGASON 56 на выпуклой крыше резервуара
Базовая
плоскость
1
/
2
радиуса резервуара
Открытый резервуар
На открытых резервуарах рекомендуется
установка приборов на монтажной опоре.
Монтируйте датчик с его незначительным
весом на укрепленной опоре и обратите
внимание на достаточное расстояние от
стенки резервуара.
Min.
измеряемое
расстояние
Базовая
плоскость
Поэтому обратите внимание на монтаж
вне этой центральной точки, Вы избежи-
те, таким образом, усиленного параболи-
ческого ложного эхо-сигнала.
