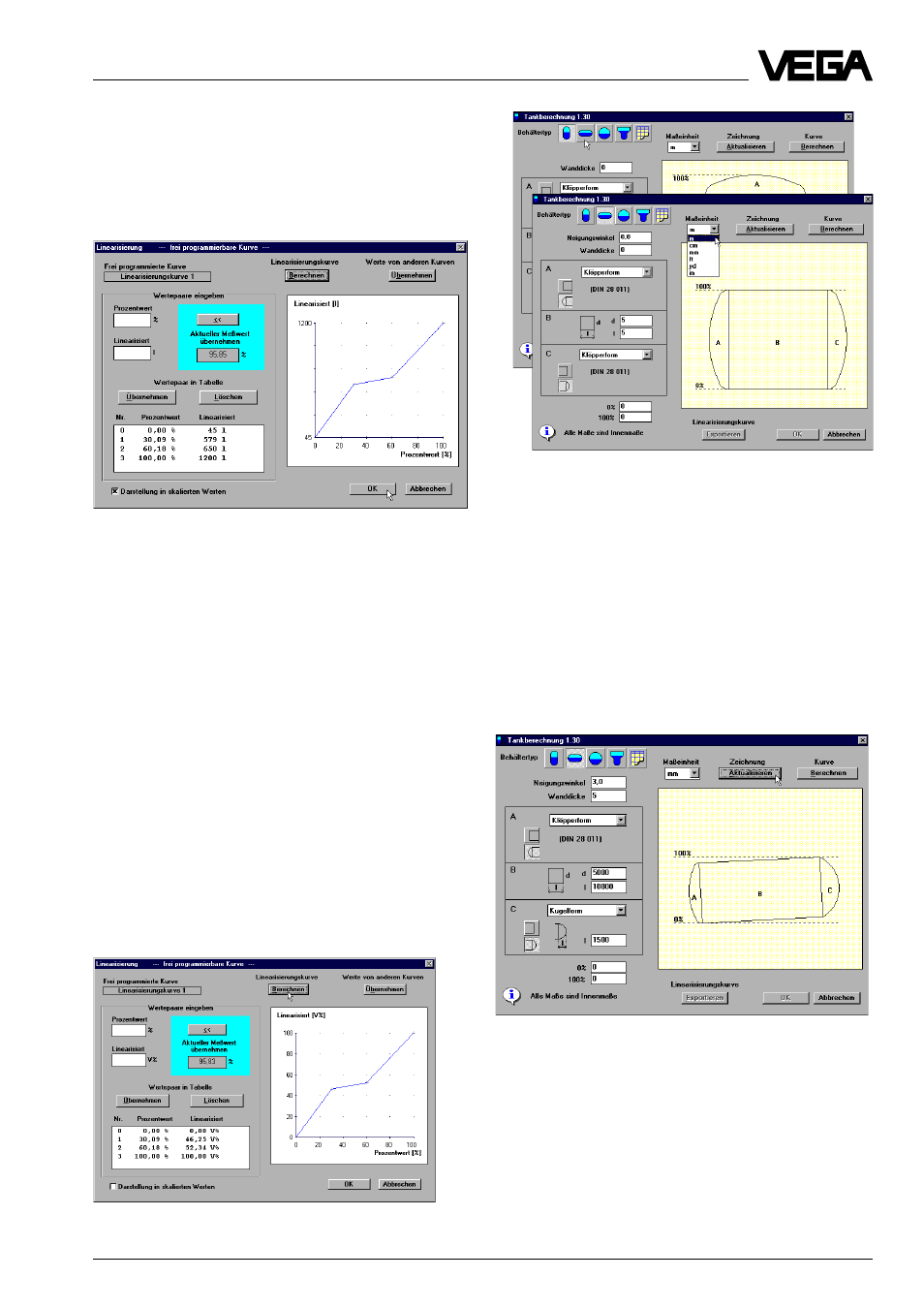

Запуск в работу - Настройка с ПЭВМ
Вы опять находитесь в окне меню
“Tankberechnung“.
• Нажмите “OK”. Этим Вы запоминаете
расчет резервуара.
Вы опять находитесь в окне меню
“Linearisierung — frei programmierbare
Kurve —“, и Вам индицируется процентное
значение объема к процентному значению
высоты заполнения. Если Вы нажмете
внизу слева в окне меню “Darstellung in
skalierten Werten“, то индицируется масш-
табированная величина в литрах в соот-
ветствии с настройкой, осуществленной в
меню “Gerätedaten/Parametrieren/
Auswertung/Wertzuweisung“.
Расчет лежащего цилиндрического
резервуара
• Нажмите в окне меню “Linearisierung —
frei programmierbare Kurve —“ на
“Berechnen“, и в окне меню “Tankberech-
nung“ на символ лежащего цилиндри-
ческого резервуара.
• Выберите единицу измерения, которая
должна быть использована при вводе
данных размеров резервуара, напри-
мер, мм.
Проследим ввод данных лежащего цилин-
дрического резервуара, наклоненного на
3
0
, с длиной цилиндра 10000 мм, диамет-
ром 5000 мм. Цилиндрический резервуар
имеет на правом конце сферическую фор-
му 1500 мм, а на левом конце плоскую
форму.
Слева внизу в окне меню “Tankberech-
nung“ имеется указание “Alle Maße sind
Innenmaße” (все размеры являются внут-
ренними).
