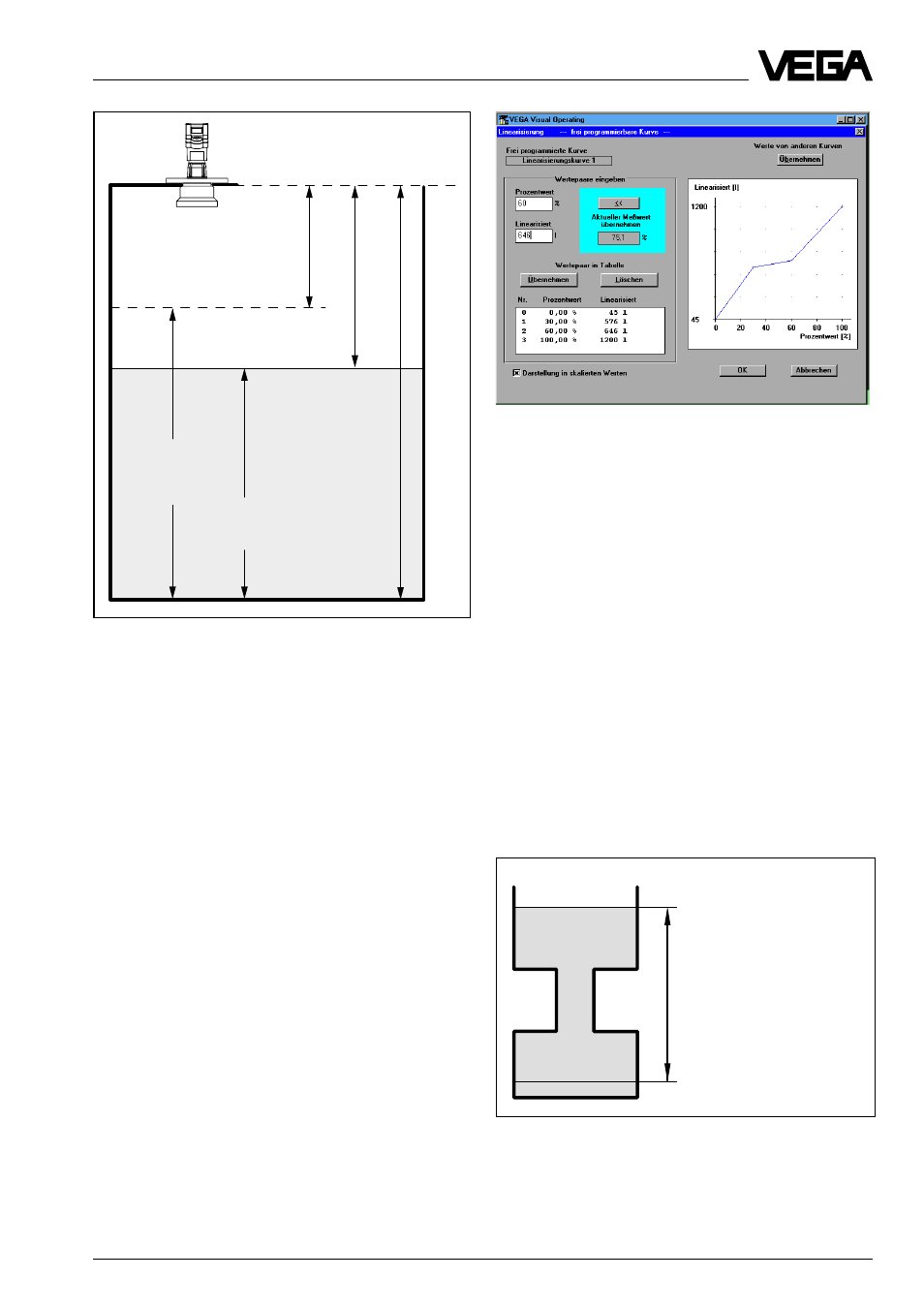

Измерение в литрах линеаризированной кривой – Инструкция по эксплуатации VEGA VEGASON 54K…56K
Страница 53
VEGASON 54K … 56K
53
Max.
Min.
100 % (1,270 м)
соответствуют 1200
литров
Интервал
измерения
(4,58 м)
0 % (5,850 м) соответствуют
45 литрам
Опорная точка 1 лежит на 0 % заполнения
(процентные значения [%]), что соответ-
ствует фактическому расстоянию до
поверхности заполняемого материала в
5,850 м в примере (пустой резервуар).
Величина объема составляет при этом 45,
литра (остаточное заполнение резервуа-
ра).
Опорная точка 2 лежит на уровне запол-
нения 30 % (30 % измеряемого расстояния
от 1,270 м…5,850 м). При 30 % уровне
заполнения в нашем примере в резервуа-
ре находятся 576 литров.
Опорная точка 3 лежит на уровне запол-
нения 60 %. При этом уровне заполнения в
резервуаре находятся 646 литров.
Опорная точка 4 лежит на уровне запол-
нения в 100 % (расстояние до заполняемо-
го материала 1,270 м), при котором в ре-
зервуаре находятся 1200 литров.
0 м
100 % соотв. 1,27 м
95,79 % соотв. 1,463 м
Интервал измер-
ения4,58 м
100 %
4,387 м
(95,79 %)
5,85 м соотв. 0 %
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то
резервуар нужно промерить в литрах или
рассчитать с помощью программы расче-
та резервуаров VVO.
Измерение в литрах
линеаризированной кривой
В характеристической кривой следующего
рисунка Вы увидите четыре опорных точ-
ки или пары значений. Между опорными
точками всегда линейная интерполяция.
Резервуар в примере состоит из трех
цилиндрических сегментов различной
высоты и различного диаметра. Средний
сегмент имеет явно меньший диаметр.
• Установите опцию “Darstellung in
skalierten Werten”, для того, чтобы полу-
чить на оси Y установленную единицу
измерения (слева внизу в окне меню).
Запуск в работу - Настройка с ПЭВМ
Вы можете максимально задать 32 опор-
ные точки (пары значений) на линеаризи-
рованной кривой.
