VEGASON 54K
…
56K

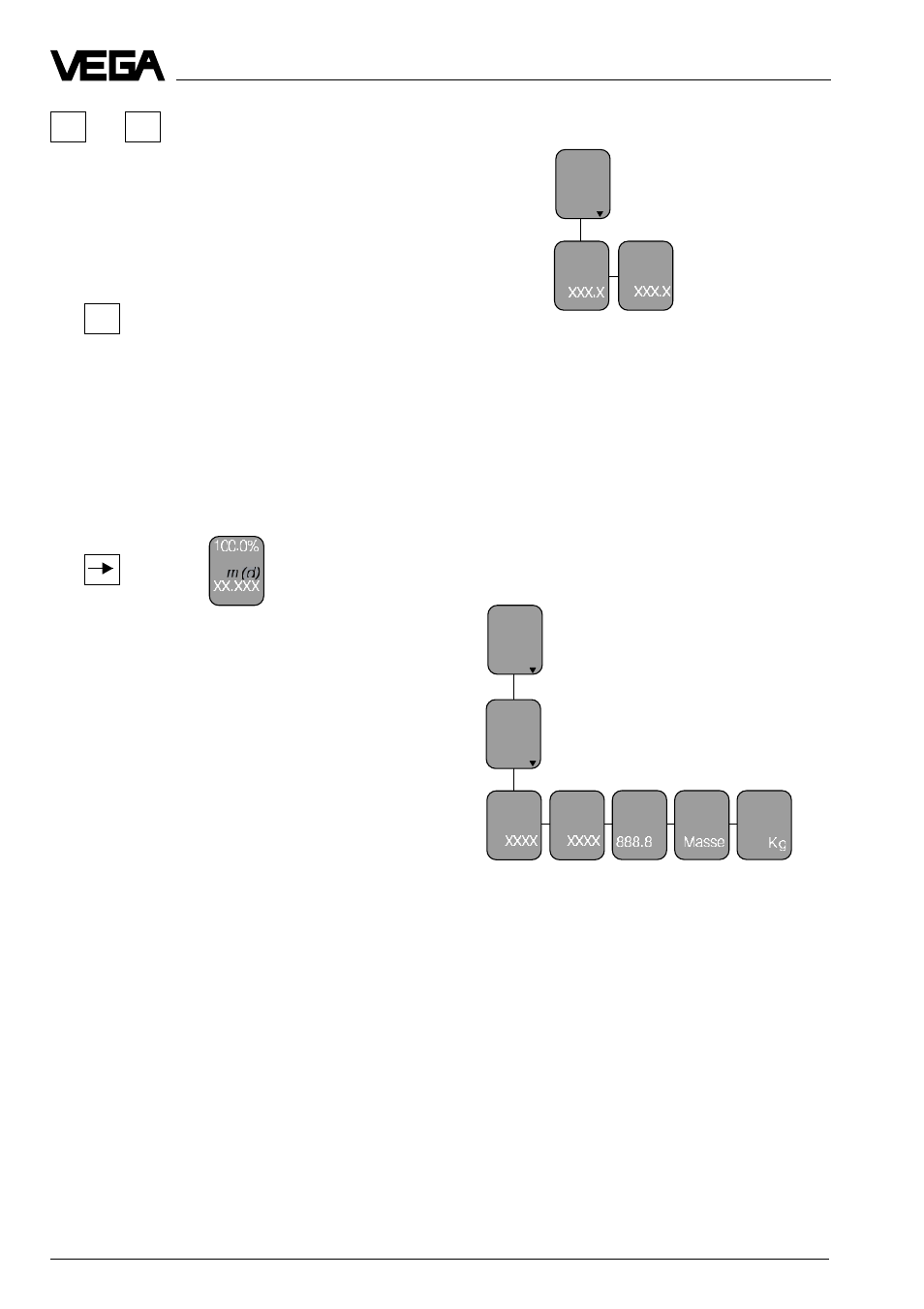

Запуск в работу - Настройка с регулировочным модулем MINICOM
mit
Medi-
um
Min-Ab
gleich
bei %
Max-Ab
gleich
bei %
Aus-
wer-
tung
Skalie
rung
0 %
entspr
icht
100 %
entspr
icht
Dezi-
mal-
punkt
bezog.
auf
Ein-
heit
OK
+
–
или
bei
Кнопками “+” или “–” Вы
можете скоординировать
указанное прежде процент-
ное значение с расстоянием
до заполняемого материала
(пример 5,85 м). Если Вы
расстояние не знаете, его
нужно измерить.
Введенное расстояние до
заполняемого материала
записывается в датчик, и
индикация прекращает
мигать.
Таким образом, Вы ввели как нижнее рас-
стояние заполняемого материала, так и
процентное значение, соответствующее
нижнему расстоянию заполняемого мате-
риала.
(Max-настройка)
Max. – настройку (верхнее расстояние
заполняемого материала) Вы осуществля-
ете также (пример: 100 % и 1,270 м).
Указание:
Введенные значения нижнего и верхнего
расстояния заполняемого материала дол-
жны, по возможности, далеко отстоять
друг от друга, лучше всего при 0 % и
100 %. Если значения расположены очень
близко друг к другу, например, нижняя
дистанция при 40 % (3,102 м), а верхняя
дистанция при 45 % (3,331 м), то измере-
ние будет неточным. Из двух точек обра-
зуется пропорциональная прямая (харак-
теристика уровня заполнения). Даже при
малейшем отклонении между фактичес-
ким расстоянием до заполняемого матери-
ала и введенным расстоянием это очень
сильно влияет на характеристику. Благо-
даря этому, небольшие ошибки при регу-
лировке превращаются при близко распо-
ложенных точках регулировки в большие
ошибки при выдаче 100 % значения или
0 %.
Заполните резервуар, например, на 10 %
и укажите в меню “Min-Abgleich” кнопками
“+” и “-” 10 %. Затем заполните резерву-
ар, например, на 80 % или 100 % и укажите
в меню “Max-Abgleicht” кнопками “+” и “-”
80 или 100 %.
4. Формирование сигнала
В пункте меню “Auswertung” укажите
числовые значения, которые соответству-
ют 0 % и 100 % заполнению, и выберите
наряду с позицией десятичной точки
физическую единицу.
Укажите в окне меню “0 % entspricht”
числовое значение 0 % заполнения (в
примере из настройки с ПЭВМ это были 45
литров).
• Подтвердите, нажав “ОК”.
Настройка со средой
