Инструкция по эксплуатации VEGA VEGASON 54K…56K
Страница 63
VEGASON 54K
…
56K
63

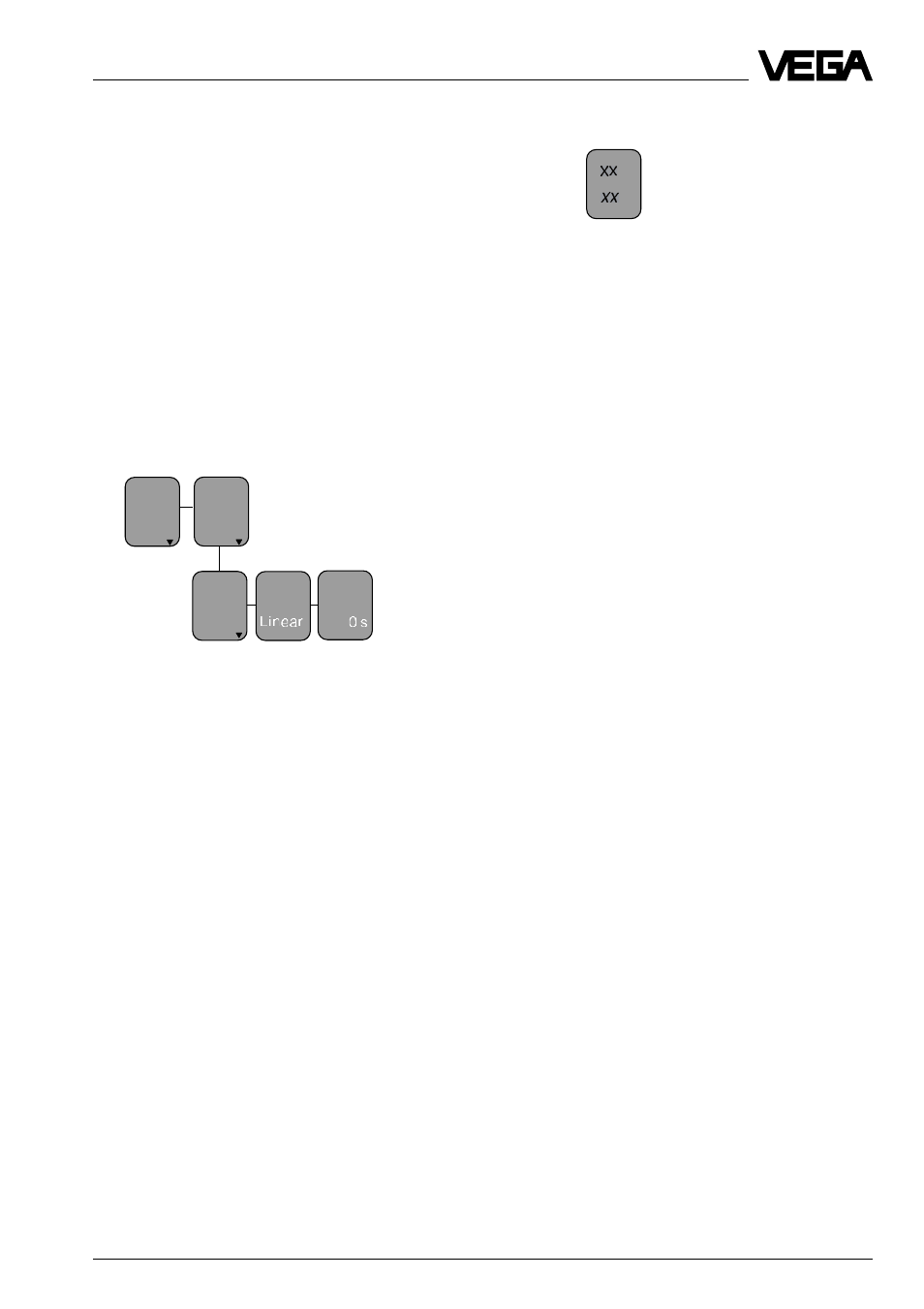

Запуск в работу - Настройка с регулировочным модулем MINICOM
Ampl.:
dB
S-N:
dB
Lin.
kurve
Integr
ations
zeit
Ab-
gleich
Aus-
wer-
tung
Skalie
rung
С помощью кнопки „—>“ Вы можете поме-
нять меню на 100 %. Укажите числовое
значение измеряемой величины, которое
соответствует 100 % заполнению, в при-
мере это были 1200 литров.
• Подтвердите, нажав “OK”.
Установите, если необходимо, положение
десятичной точки. Но обратите внимание,
что максимально могут быть изображены
только 4 разряда. В меню “bezog. auf”
выберите измеряемую величину (масса,
объем, расстояние…), и в меню “Einheit”
физическую единицу (kg, l, ft
3
, gal, m
3
…).
Линеаризация:
Указывается линейная зависимость меж-
ду процентным значением дистанции за-
полняемого материала и процентным зна-
чением заполняемого объема. Вы можете в
меню “Lin.kurve” выбрать между линейной
зависимостью, лежащим цилиндрическим
и сферическим резервуарами. Ввод соб-
ственной линеаризированной кривой воз-
можен только с ПЭВМ программой VVO.
5. Условия измерения
(см. план меню стр. 64)
6. Запоминание ложных эхо-
сигналов
Запоминание ложных эхо-сигналов имеет
смысл тогда, когда никаким другим спосо-
бом (корректировкой положения мешаю-
щих конструкций) нельзя нейтрализовать
источник ложного эхо-сигнала, который
нужно обойти, как например, распорки ре-
зервуара. Запоминая ложный эхо-сигнал,
мы побуждаем электронику датчика за-
мечать ложный эхо-сигнал и запоминать
его во внутреннем банке данных. Элект-
роника датчика обрабатывает это (лож-
ное) эхо иначе, чем полезное эхо и ослаб-
ляет его.
7. Полезный и шумовой уровень
В меню
Вы получаете важную информацию о ка-
честве эхо-сигнала заполняемого матери-
ала.
Чем больше разница между “Ampl.” минус
значение “S-N”, тем надежнее измерение
(план меню MINICOM ).
Ampl.: означает амплитуду эха заполняе-
мого материала в дБ (полезный
уровень)
S-N:
означает сигнал-шум т.е полезный
уровень минус уровень шума фона
Чем больше значение S-N (разность амп-
литуд полезного уровня и уровня шума),
тем лучше измерение:
> 50 дБ
измерение превосходное
40 … 50 дБ
измерение очень хорошее
20 … 40 дБ
измерение хорошее
10 … 20 дБ
измерение удовлетвори-
тельное
5 … 10 дБ
измерение достаточное
< 5 дБ
измерение плохое
Пример:
Ampl. = 68 дБ
S-N = 53 дБ
68 дБ– 53 дБ= 15 дБ уровень шума
Сигнальное расстояние в 53 дБ означает
очень высокую надежность измерения.
8. Выходы
В меню “Ausg
ä
nge” Вы определяете, дол-
жен ли инвертироваться, например, токо-
вый выход, или какие измеряемые величи-
ны должны выдаваться на индикатор
датчика.
