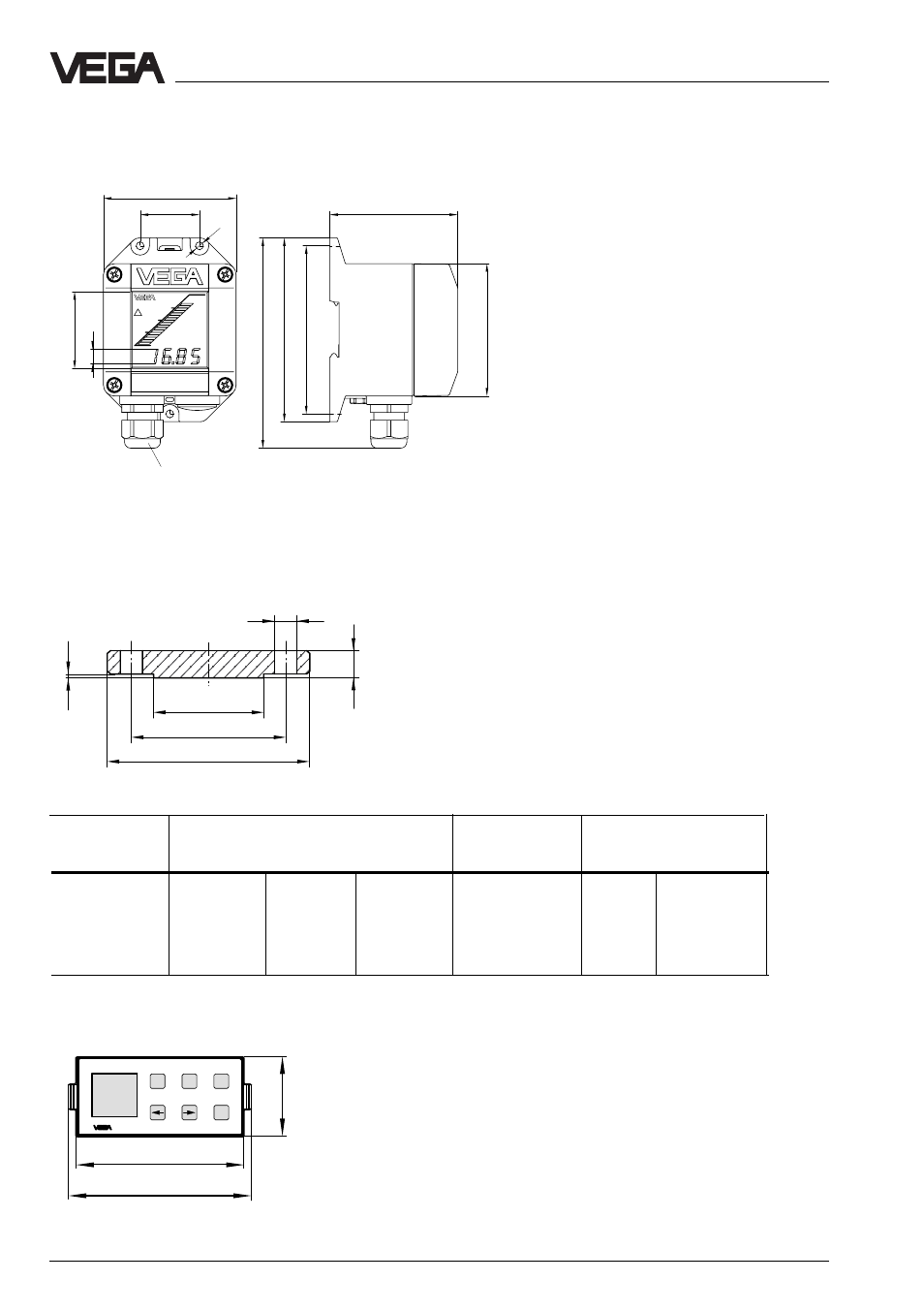

6.3 Размеры
Внешний индикаторный прибор VEGADIS 50
Монтаж на несущей шине 35 x 7,5 по EN 50 022 или на
небольших винтах
Внимание:
Диаметр подключающего кабеля должен
быть min. 5 mm и max. 9 mm.
Иначе надежность фиксации кабеля не
гарантируется.
Размеры фланца по ANSI (RF)
D = внешний диаметр фланца
b
= толщина фланца
k
= диаметр окружности центра
отверстий
d
1
= Диаметр выступа для
уплотнения
f
= Толщина выступа для
уплотнения
1
/
16
" = прим. 1,6 mm
d
2
= Диаметр отверстий
Модуль управления вставляемый в датчик
или во внешний индикаторный прибор
VEGADIS 50
Модуль управления MINICOM
Размер
Фланец
Выступ
Отверстия
D
b
k
d
1
Кол.
d
2
2" 150 psi
152,4
20,7
120,7
91,9
4
19,1
3" 150 psi
190,5
25,5
152,4
127,0
4
19,1
4" 150 psi
228,6
25,5
190,5
157,2
8
19,1
6" 150 psi
279,4
27,0
241,3
215,9
8
22,4
